带键槽阶梯传动轴机械结构设计

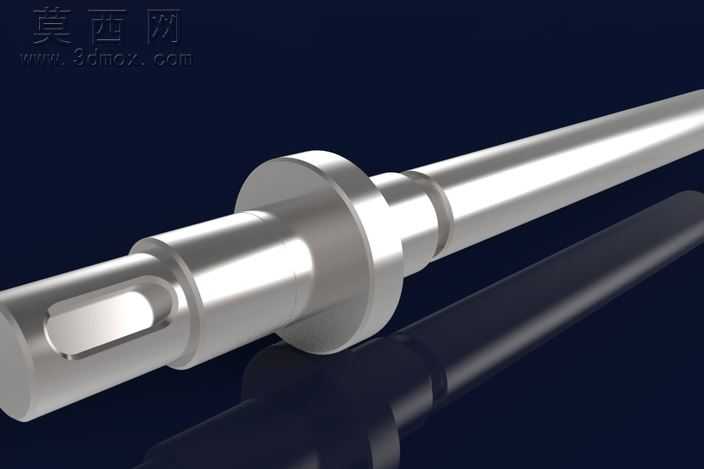

本作品为机械传动领域常用的阶梯传动轴三维建模作品，建模过程严格遵循机械设计轴类零件的规范要求，首先通过草图绘制确定各轴段的直径、长度尺寸基准，以轴的中心轴线为建模参考，依次完成各阶梯轴段的回转特征创建，精准还原轴肩的定位结构，轴肩处的过渡圆角按照机械加工工艺要求设置合理参数，避免应力集中问题。建模过程中重点完成了轴端键槽的特征创建，键槽的宽度、深度、长度尺寸均按照平键连接的标准规范设定，键槽的位置定位精准，可满足传动件的周向固定需求，保证扭矩传递的稳定性。材质设置选用34CrMo6合金结构钢材质参数，在材质编辑模块中调整金属材质的反光度、粗糙度、环境光遮蔽参数，还原合金钢零件经机加工后的金属光泽质感，渲染阶段采用深色纯色背景突出轴类零件的轮廓结构，通过三点布光方案打光，主光源照亮轴身主体结构，辅助光源勾勒轴肩、键槽的边缘轮廓，补光消除暗部死黑区域，清晰展现各轴段的直径变化、轴肩定位面、键槽的凹陷结构细节。结构设计上，该阶梯轴通过不同直径的轴段实现传动零件、轴承、密封件的轴向定位，各轴段的长度尺寸匹配对应安装零件的宽度要求，轴端的倒角特征按照装配工艺要求设置，便于装配过程中零件的导入，避免装配时刮伤配合零件表面。设计思路围绕通用机械传动场景的使用需求展开，兼顾零件的结构强度、加工工艺性与装配便利性，建模过程中对所有特征进行参数化关联，可根据实际使用的载荷、转速需求快速调整各轴段的尺寸参数，适配不同功率、不同安装空间的传动系统使用要求，模型的结构细节完整还原真实轴类零件的加工特征，可用于机械结构教学、传动系统装配模拟、工程图纸生成等多种场景。
