杠杆驱动活塞式手动按压机械结构

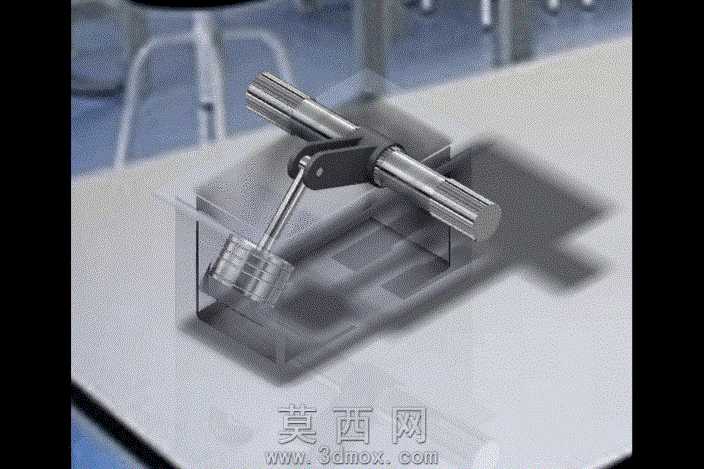

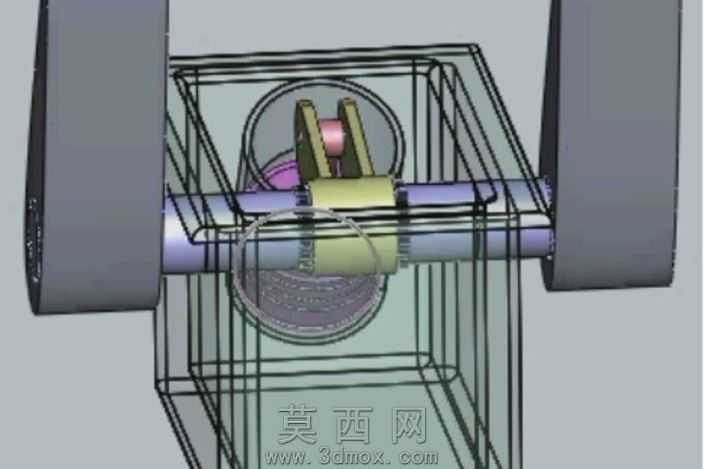

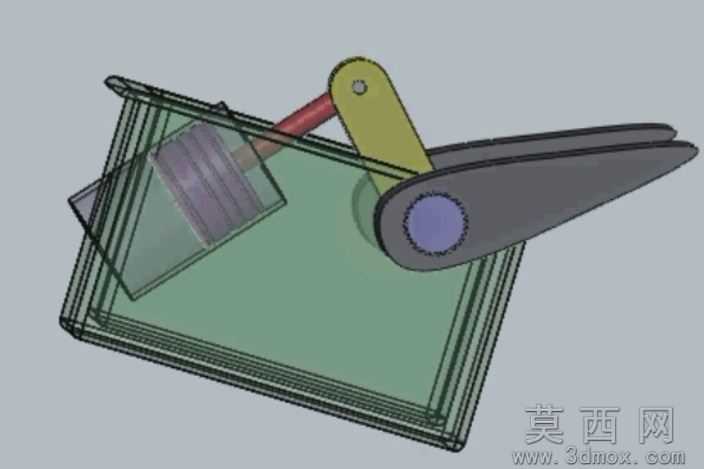

本作品为杠杆驱动活塞式手动按压机械结构，采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循机械传动的运动逻辑，对各组成部件的配合公差进行了合理预留，确保虚拟装配状态下各运动副无干涉、无卡滞。整体结构以半透明壳体作为承载基座，直观展现内部传动路径：外部设置加长型按压杠杆臂，杠杆臂通过铰接销轴与基座连接，作为手动施力的输入端，杠杆臂的力臂比例经过优化设计，可在较小按压力度下获得足够的活塞推力，适配手动操作的施力习惯。杠杆臂与内部活塞杆通过铰接副连接，活塞杆末端装配活塞组件，活塞与缸体之间采用间隙配合设计，还原实际活塞运动的密封与滑动特性，缸体嵌入基座内部，与外部杠杆的运动行程精准匹配，当按压外部杠杆臂时，可带动活塞杆沿缸体轴线做往复直线运动，完成按压做功的动作传递。建模过程中对各部件的材质进行了区分设置：杠杆臂采用哑光金属材质，表面做磨砂质感处理，还原金属构件的厚重质感；活塞杆采用亮面金属材质，突出杆类零件的加工光洁度；活塞组件采用深色耐磨材质，与缸体内壁形成视觉区分；承载基座采用半透明工程塑料材质，透明度参数经过反复调试，既能够清晰展现内部的传动结构布局，又保留了壳体本身的轮廓形态，方便观察者理解整体结构的装配关系。设计过程中重点梳理了手动按压机构的力传递路径，从杠杆的省力原理出发，调整铰接点的位置参数，优化杠杆的转动角度范围，确保活塞的有效行程满足使用需求，同时对各铰接位置的销轴结构做了细化建模，还原销轴的固定与转动配合特征，整体结构完整还原了手动按压类机械的核心传动逻辑，可作为手动增压、按压出料类小型机械的结构设计参考，也可用于机械原理教学中杠杆传动、活塞往复运动的演示案例。
