多缸集成式旋转驱动装置结构展示

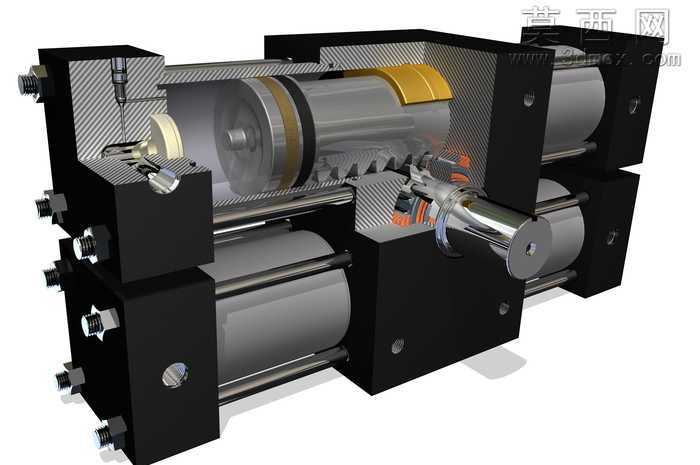

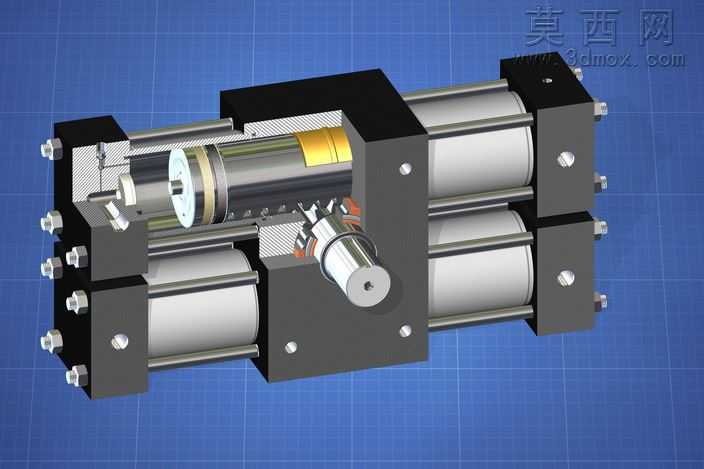

本作品为多缸集成式旋转驱动装置的三维剖视展示模型，采用Autodesk Inventor完成全参数化建模，整体以剖视视角呈现内部完整结构，清晰展现各组件的装配关系与运作逻辑。建模阶段严格遵循机械设计装配规范，对外部缸体、端盖、紧固螺栓、导向杆等外部构件，以及内部活塞、传动齿条、输出齿轮轴、密封组件、限位结构等核心传动部件均进行1:1等比例还原，所有零件的配合公差、安装定位特征均按照实际机械加工装配要求设置，保证模型可直接用于装配干涉校验、结构原理演示场景。材质渲染阶段，针对不同构件的实际材质属性分别配置对应材质参数：外部黑色缸体采用哑光硬质金属材质，模拟铸铁缸体的磨砂质感，调整粗糙度参数还原金属表面细微的加工纹理；内部活塞杆、输出轴、导向杆等运动构件采用抛光不锈钢材质，设置高反射率与低粗糙度参数，展现精加工金属件的亮面质感；密封件、缓冲垫等橡胶构件配置哑光软质橡胶材质，调整漫反射颜色与凹凸纹理还原橡胶件的表面特征；内部传动齿面做细微的纹理处理，还原齿轮齿条加工后的齿面质感。结构设计上采用多组对称布置的活塞缸集成布局，通过缸内活塞带动齿条做直线往复运动，齿条与输出轴上的齿轮啮合，将直线运动转换为输出轴的旋转运动，多缸联动的布局可提升输出扭矩的稳定性，同时集成式的缸体设计缩小了整体安装体积，端盖上的紧固螺栓采用周向均匀布置，保证缸体连接的密封性与结构强度，导向杆平行于活塞运动方向布置，为活塞运动提供精准导向，避免传动过程中出现偏载卡顿的问题。设计过程中优先考虑传动效率与结构紧凑性，将动力输入、传动转换、扭矩输出组件集成在同一模块化缸体内，减少了外部连接管路与安装支架的使用，剖视视角的设计专门用于直观展示内部动力传递路径，可用于机械原理教学、产品结构演示、方案评审展示等场景，模型在渲染时采用柔和的工作室光照环境，通过多角度补光消除结构暗部阴影，让内部细小的密封槽、定位销、油道等细节特征都能清晰呈现，兼顾了结构准确性与视觉展示效果。
