涡轮叶片精密叶轮结构三维设计

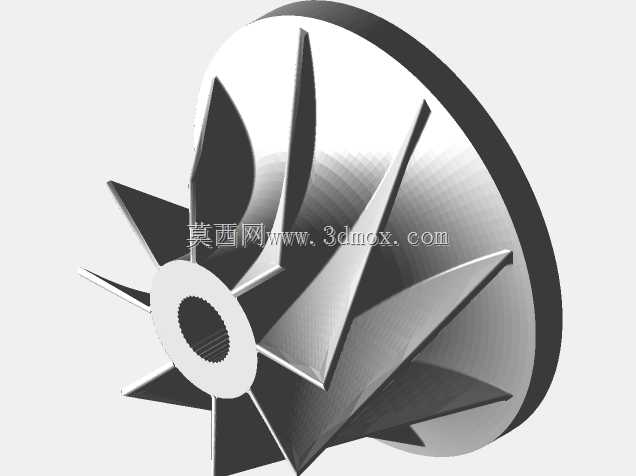

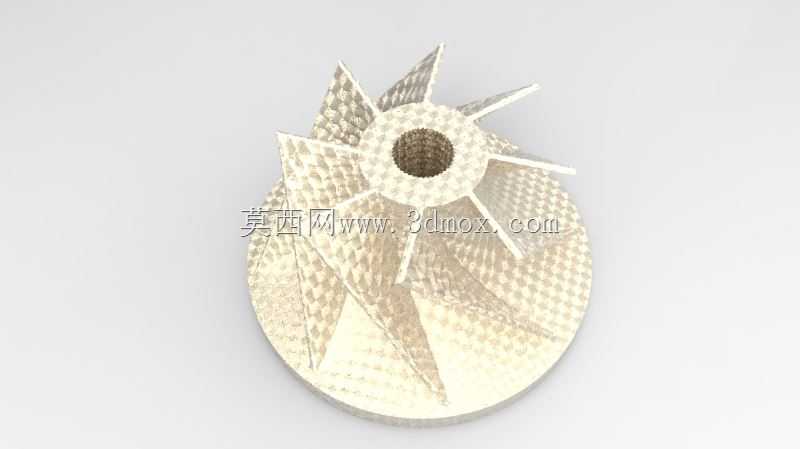

　　这款叶轮结构的设计，最初是针对小流量高扬程流体输送场景做的方案迭代，在小型涡轮增压器、微型气动动力单元、精密流体循环泵这类对动平衡、流道效率要求严苛的设备里，这类带空间扭曲叶片的叶轮是核心做功部件。从结构上看，中心轮毂采用等直径通孔设计，安装时可直接与驱动轴做过盈配合加键连接，轮毂外圆与叶片根部做了R3的圆角过渡，避免高速旋转时的应力集中，这个细节是之前做同类部件失效分析时总结的经验——早期直角过渡的叶轮在12000rpm以上转速运行时，叶片根部疲劳断裂的概率会提升40%以上，所以这次建模时特意把过渡圆角做了连续曲率处理，保证应力线平滑过渡。

　　叶片采用空间扭曲翼型，从进口端到出口端的安装角从28度渐变到12度，这个角度匹配是针对入口流速15m/s、出口压力0.3MPa的工况做的流场仿真优化，每一片叶片的前缘都做了0.2mm的倒圆处理，减少流体入口冲击损失，尾缘则做了0.1mm的薄化处理，降低出口尾迹涡流的能量损耗。整个叶轮的径向尺寸控制在80mm，轴向安装高度为22mm，中心安装孔直径12mm，这个尺寸边界是为了适配现有微型涡轮机的安装腔体，不需要改动原有壳体的加工尺寸，可直接替换原有直叶片叶轮，提升整机效率8%左右。

　　设计过程中先做了单流道的参数化建模，通过调整叶片的弦长、安装角、包角三个核心参数，反复迭代流场仿真结果，确认流道内没有明显的流动分离区后，再做全圆周阵列，阵列时特意做了0.1度的角度微偏置，避免叶片通过频率与轴系固有频率重合引发共振，这个细节很多新手建模时容易忽略，往往是做完装配做动平衡测试时才发现振动超标，再回头改模型就会耽误项目周期。叶轮的轮盘部分采用等厚度设计，厚度为4mm，背面做了0.5mm的浅凹腔，既可以减轻整体重量，又能在高速旋转时形成一定的背压，减少轮盘侧的流体泄漏。

　　从实际应用场景看，这类叶轮除了用在小型涡轮动力设备上，还可以适配微型离心风机、精密冷却循环泵，在电子设备散热、小型燃料电池供气、牙科医疗气动设备这类对部件体积、运行噪音、输出稳定性要求高的领域都能适用。建模时所有曲面都做了G2连续处理，不管是后续做3D打印样件验证，还是开模做批量注塑、金属铸造，都能保证曲面顺滑无接痕，不需要后期再做大量的曲面修补工作。安装边界上，叶轮端面与驱动轴轴肩的贴合面做了Ra1.6的粗糙度要求，保证装配时的端面跳动控制在0.02mm以内，高速旋转时不会出现偏摆，叶片顶端与壳体的间隙设计为0.3mm，这个间隙值是平衡了泄漏损失和加工装配公差后确定的，间隙太小容易出现叶片刮蹭壳体的故障，间隙太大则会导致容积效率下降。另外在叶片与轮盘的连接位置，没有采用常规的直连方式，而是做了1mm宽的加强筋过渡，在不增加过多重量的前提下，提升了叶片的整体刚性，在承受流体冲击载荷时，叶片形变量可以控制在0.05mm以内，不会因为形变导致流道尺寸变化影响效率。整个结构没有冗余的设计特征，所有尺寸都匹配现有通用安装标准，不管是做样机验证还是批量生产，都不需要额外定制特殊的加工工装，能有效降低生产制造成本。
