托盘转运专用带护栏辊道输送设备

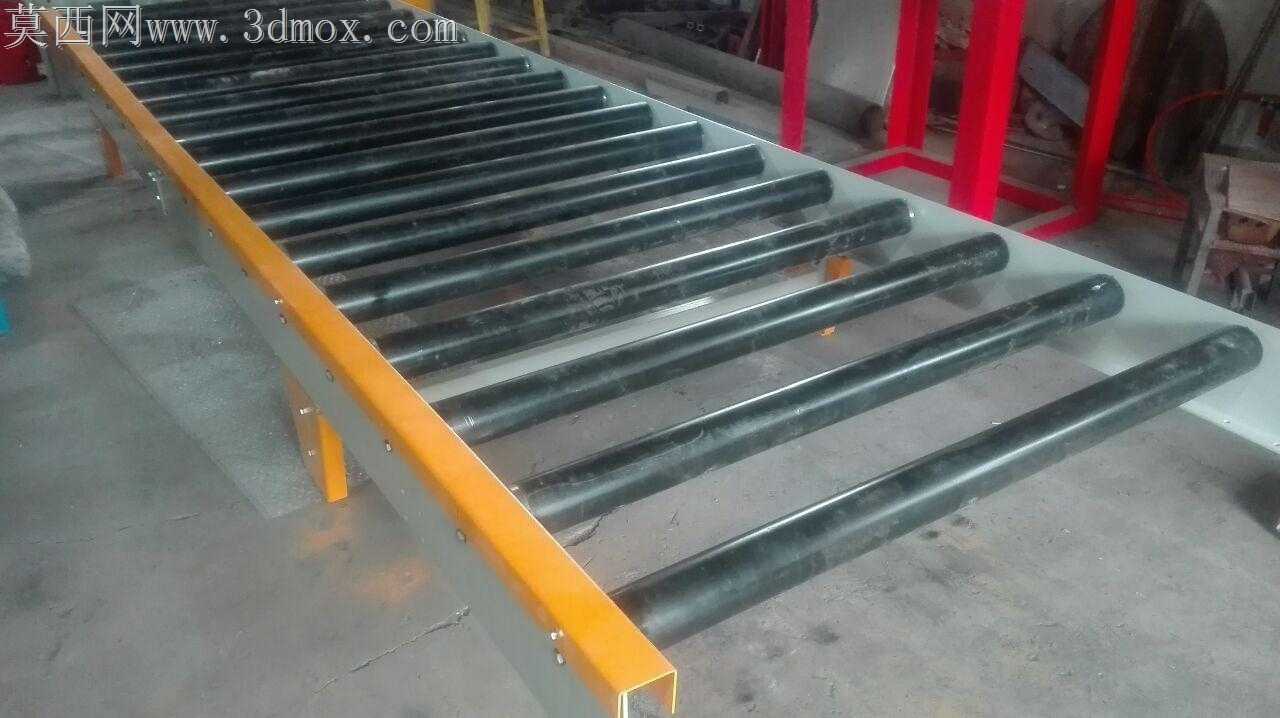

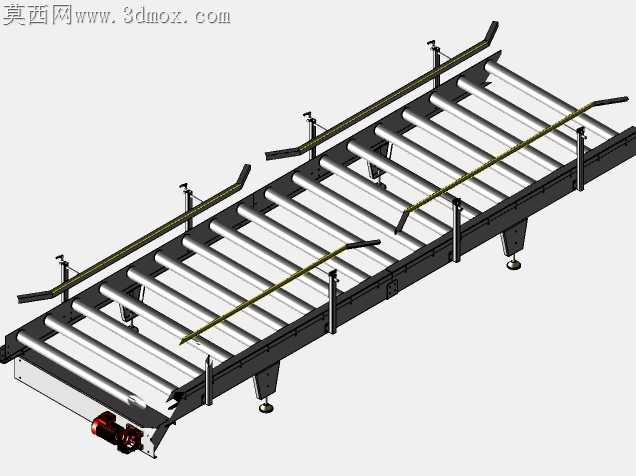

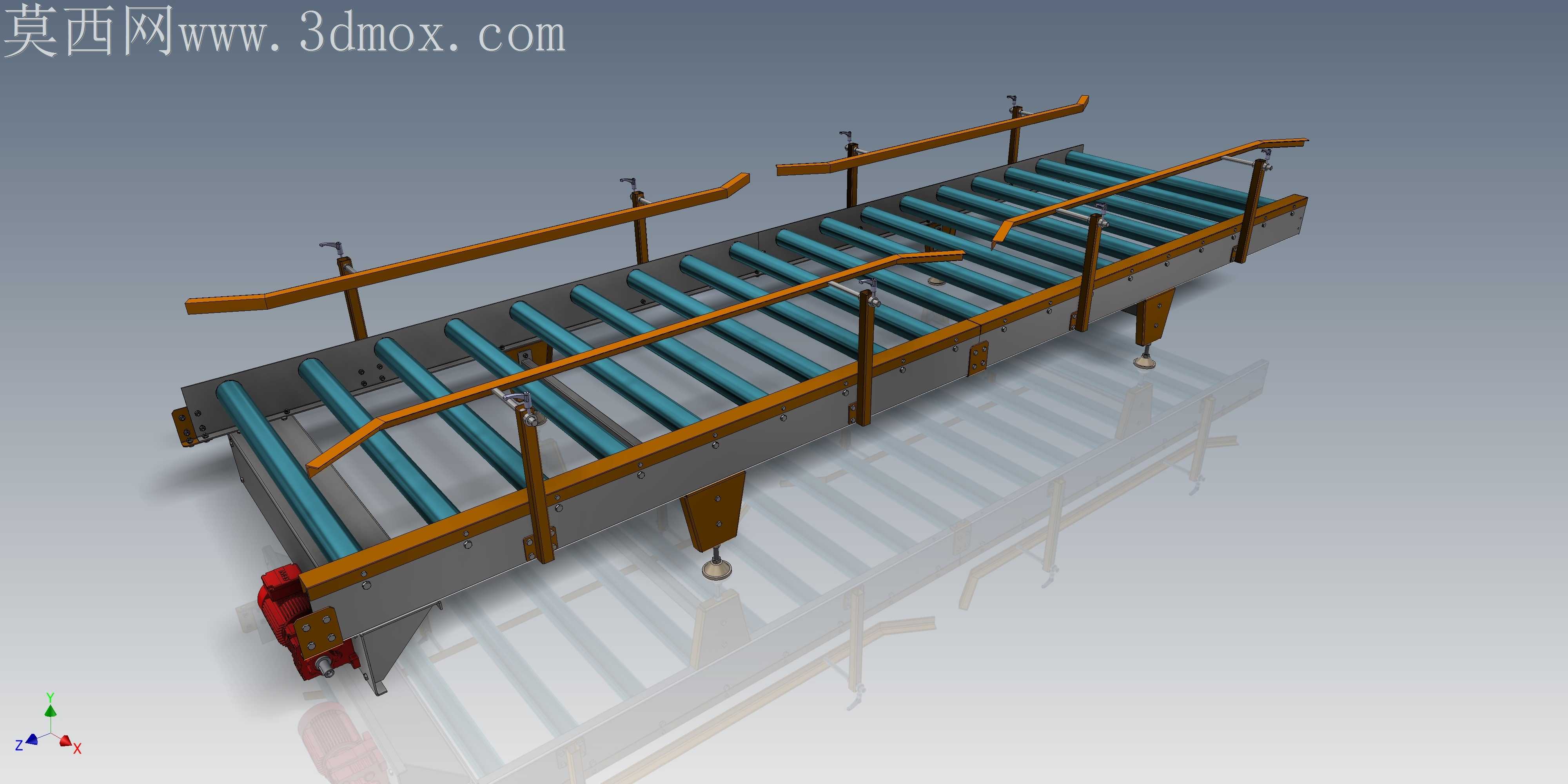

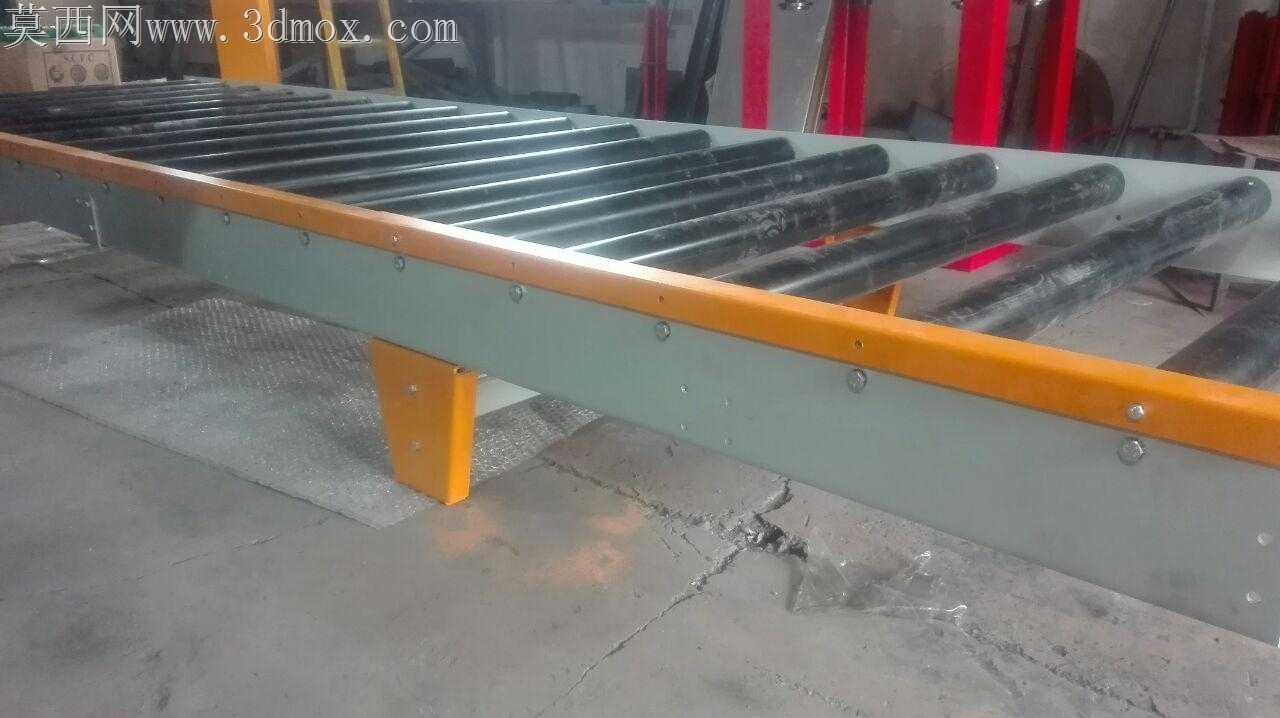

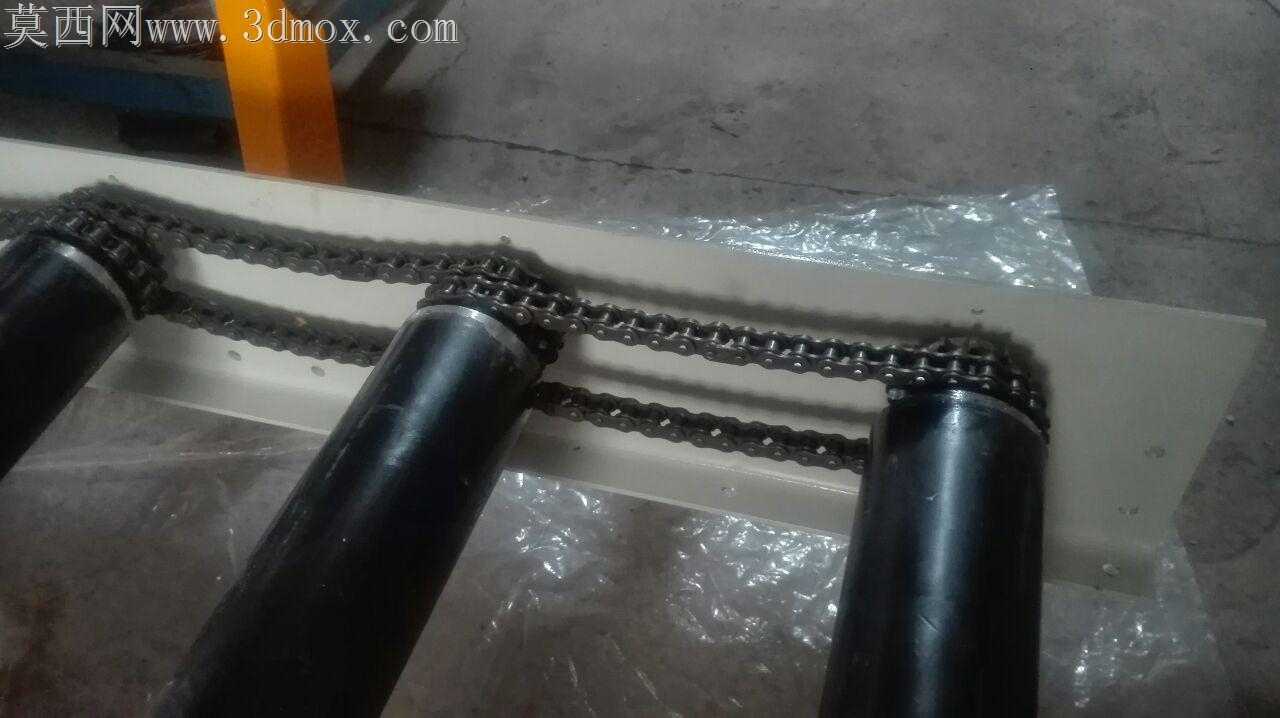

之前在车间调试同类型输送线时，见过支脚调节螺纹卡进焊渣导致整线调平花了四个小时的状况，这次做这套辊道结构时特意在调节螺杆外侧加了一圈薄挡圈，避免焊接飞溅、车间积尘卡进螺纹缝隙，后期运维调平能省不少功夫。护栏的弯折角度我改了三版，最开始做的直段护栏在托盘上线时经常卡边，后来把入口端做了外扩的圆弧导向，哪怕托盘上料时偏个两三厘米，也能顺着弧面滑进辊道中间，不用工人反复撬正位置。辊筒的间距我是按常用塑料托盘的底部筋条位置算的，不会出现托盘踩空卡滞的情况，而且辊筒两端的轴承座我特意留了0.2mm的轴向窜动间隙，避免长距离输送时热胀冷缩把轴承顶死。之前跨软件转档的时候，护栏的圆弧面出过面撕裂的破面问题，我重新在装配环境里对齐了护栏安装座的基准面，把圆弧段的相切约束重新补全，转成通用格式后不会出现缺面、法线反向的问题，拿到手不用补面就能直接用来出加工图或者做产线仿真。支脚的底部我加了防滑的橡胶垫，不是光光一个金属支撑盘，车间环氧地面有点浮尘的时候也不会出现整线滑移的情况，而且每个支脚的调节行程留了50mm，哪怕地面沉降差个三四厘米也能调平，不用额外垫钢板。驱动端的安装座我做了腰型孔，后期张紧链条的时候不用拆整个端架，松掉固定螺栓就能挪位置调整张紧度，维护的时候不用大拆。这套结构就是专门针对仓库到车间的托盘转运场景做的，没有多余的花哨结构，所有的取舍都是冲着量产、低维护成本去的，比如护栏我没做整体折弯，而是分段焊接再打磨，就是因为整体折弯的长护栏运输时容易变形，分段式的现场拼接反而能保证安装精度，哪怕运输途中碰变形了，换单段护栏就行，不用整根返厂。之前做实训项目的时候见过不少学生把输送线的护栏做的特别高，其实完全没必要，托盘本身的高度加上货物的底部高度，护栏只要高出辊道面120mm就足够防倾倒，做高了反而浪费材料，还会挡住工人观察托盘运行状态的视线。辊筒的表面我没做包胶，因为托盘输送本身摩擦力足够，包胶反而容易积攒车间的铁屑、灰尘，后期清理麻烦，光面辊筒擦一擦就干净，适合机加、装配车间的多尘工况。端架的焊接位置我都留了焊接收缩余量，之前没留余量的时候焊完整个架体歪了两毫米，辊筒装上去转起来卡滞，这次每道焊缝的位置都提前算好收缩量，焊完后整体直线度能控制在1mm以内，辊筒转动全程没有卡顿。
