涡轮叶轮精密三维结构设计作品

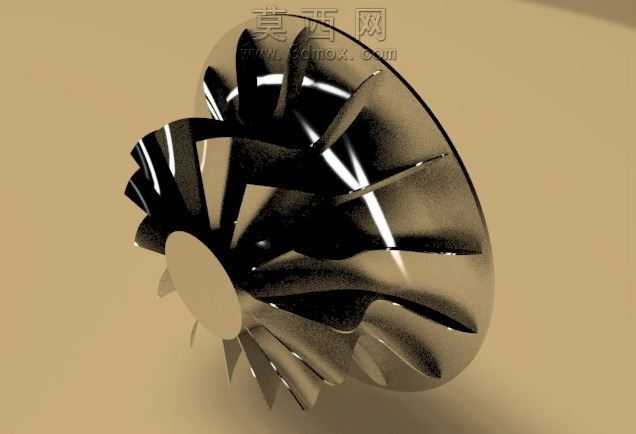

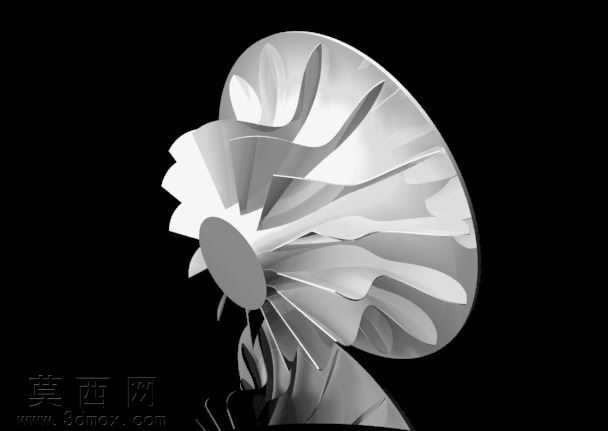

本作品为涡轮叶轮的三维设计成果，建模阶段围绕涡轮的流体动力学性能需求展开，首先确定叶轮的整体轮盘轮廓基准，以中心轮毂为定位原点，通过参数化曲线绘制单支叶片的翼型截面，沿轮盘径向按气流流动规律排布多个截面控制点，通过曲面放样、曲率连续约束生成单支叶片的光滑曲面，保证叶片前缘、后缘的过渡弧度符合流体导流要求，避免气流在叶片表面产生分离涡。完成单支叶片建模后，通过圆周阵列操作，按照叶轮的叶片数量均匀排布所有叶片，阵列过程中严格校验每支叶片与轮盘的衔接位置，通过布尔合并操作将叶片与轮盘、轮毂整合为单一实体，对所有衔接棱边做圆角过渡处理，消除应力集中的尖锐结构，同时匹配实际加工的工艺圆角要求。材质与渲染阶段，针对金属涡轮的应用场景，赋予模型高抛光金属材质，调整材质的反射率、粗糙度参数，模拟高温合金基材经精密加工后的金属光泽，在渲染场景中搭建暖调中性背景，布置多组柔光光源，通过主光源勾勒叶片的曲面轮廓，辅助光源补全轮盘背光面的结构细节，添加柔和的环境反射效果，让叶片表面的光影过渡自然，清晰呈现叶片的扭曲弧度、厚薄变化以及轮盘的曲面形态，直观展现叶轮的立体结构特征。结构设计上，中心轮毂设置了适配传动轴的安装定位基准，轮盘采用从中心向外缘逐渐减薄的变厚度设计，既保证整体结构强度，又控制叶轮的整体重量，叶片的扭曲角度沿径向渐变，适配流体从轴向进入、径向流出的流动路径，每支叶片的叶型厚度从根部到梢部逐步收窄，兼顾结构刚性与流体做功效率，整体结构完全符合涡轮类动力部件的设计逻辑，可用于流体动力相关的结构展示、原理演示以及后续的工程仿真参考。
