带法兰安装座的块状机械连接支撑构件

这类带方形法兰安装面的块状支撑连接构件，在中小型自动化生产线的工位定位、小型动力单元的机架挂载场景中应用十分普遍，很多做非标设备结构设计的工程师，在处理需要侧装固定的功能组件时，都会优先选用这类结构形式的零件作为安装基座。从实际使用场景来看，这类构件常被用来固定小型导向轴、微型气动执行元件或者传感检测模块，法兰面直接贴合设备的立式安装基板，通过四个角的沉头孔完成锁紧固定，不需要额外设计转接支架，能有效压缩设备的整体安装空间，减少装配环节的累计误差。

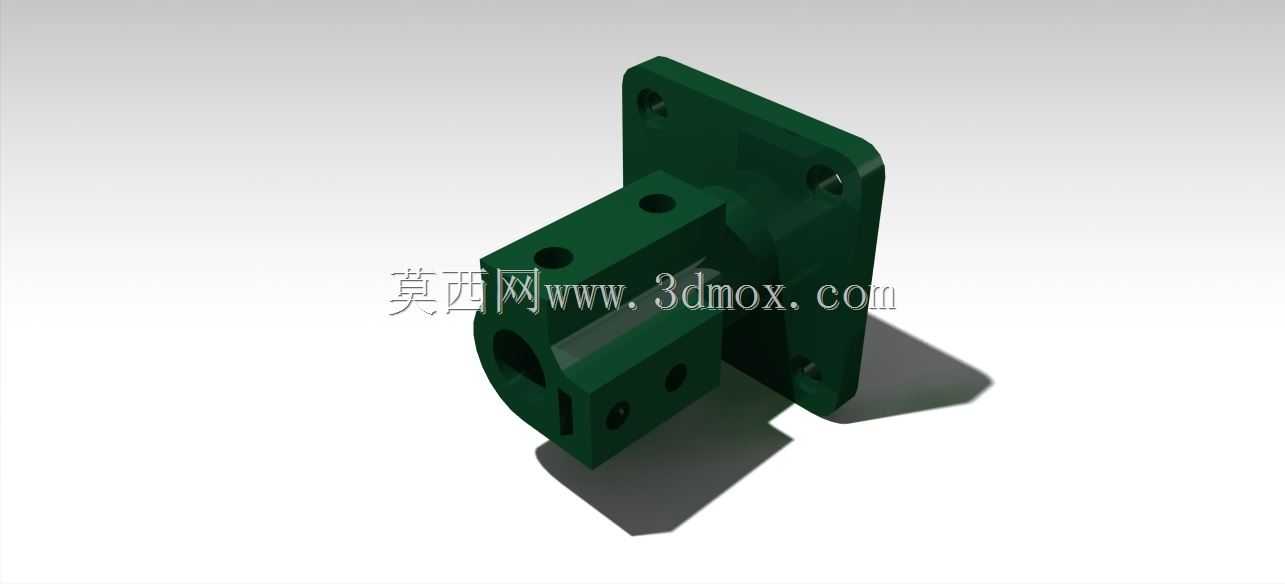

从功能特性上看，这个构件的主体采用一体化块状结构，没有拼接焊缝或者装配式连接结构，整体刚性表现优异，在承受侧向载荷或者周期性小幅度振动的工况下，不会出现连接松动或者结构形变的问题。构件上开设的多组不同孔径的通孔与沉孔，分别对应不同功能的安装需求：垂直于法兰面的中心通孔，主要用来穿装传动轴或者导向杆，孔壁的加工精度可以满足中等转速下的轴系滑动配合要求；侧面分布的横向螺纹孔，用来安装紧定螺钉，对穿入中心孔的轴类零件进行径向锁紧，防止工作过程中出现轴向窜动；法兰面上的四个沉头安装孔，采用锪平处理，锁紧螺栓的头部可以完全沉入孔内，不会突出法兰安装面，保证安装面与基板完全贴合，避免出现安装倾斜导致的轴系对中偏差。

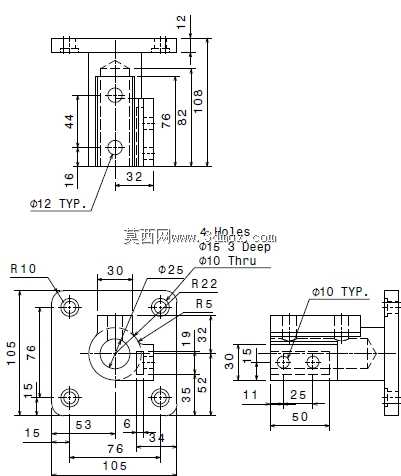

在设计思路层面，这类零件的建模过程首先要确定安装基准面，也就是方形法兰的贴合面，所有的孔位特征、主体块的轮廓都以这个面作为尺寸基准来搭建，这样能保证加工时的尺寸链最短，减少基准转换带来的加工误差。主体块与法兰面的衔接位置做了小半径的圆角过渡，不是直角衔接，这处细节设计主要是为了降低铣削加工时的应力集中，同时避免零件在热处理或者长期受载时，转角位置出现开裂问题。零件上的所有孔位都做了孔口倒角处理，既可以去除加工产生的毛刺，也能方便装配时螺栓、轴类零件的顺利导入，不会出现孔口刮伤零件配合面的问题。在建模时，中心通孔的同轴度、法兰安装面的平面度都需要在特征建模时就做好几何约束，避免后续出工程图时出现公差标注矛盾的问题，侧面的螺纹孔位置要避开中心通孔的孔壁，保证螺纹有足够的啮合长度，不会出现螺纹滑牙的问题。

关于外形尺寸与安装边界，这个构件的法兰面为正方形结构，四个安装孔的中心距按照标准的安装孔位序列设计，可以适配市面上多数通用的小型安装基板的孔位，不需要重新在基板上打孔。主体块的伸出长度控制在合理范围内，既保证穿装在中心孔内的轴类零件有足够的支撑长度，避免轴端出现悬臂下垂的问题，也不会因为伸出过长导致构件本身承受过大的弯矩。安装时需要注意，法兰面与安装基板之间要保证清洁无杂物，如果是在有振动的工况下使用，可以在两个贴合面之间添加薄铜皮或者防松垫片，抵消加工带来的平面度误差，同时增强连接的防松效果。中心孔与轴类零件配合时，要根据实际的运动速度选择合适的配合公差，如果是低速滑动的工况，可以选用稍大的间隙配合，定期添加润滑脂减少磨损；如果是用来固定静态的检测元件，则可以选用过渡配合，保证元件的安装位置精度。这类零件的材质一般选用45号钢或者铝合金，根据实际的载荷需求选择，钢质零件可以做发黑处理提升防锈能力，铝合金零件则可以做阳极氧化处理，在减轻整体重量的同时保证足够的结构强度，适合用在对设备重量有要求的移动类小型设备上。
