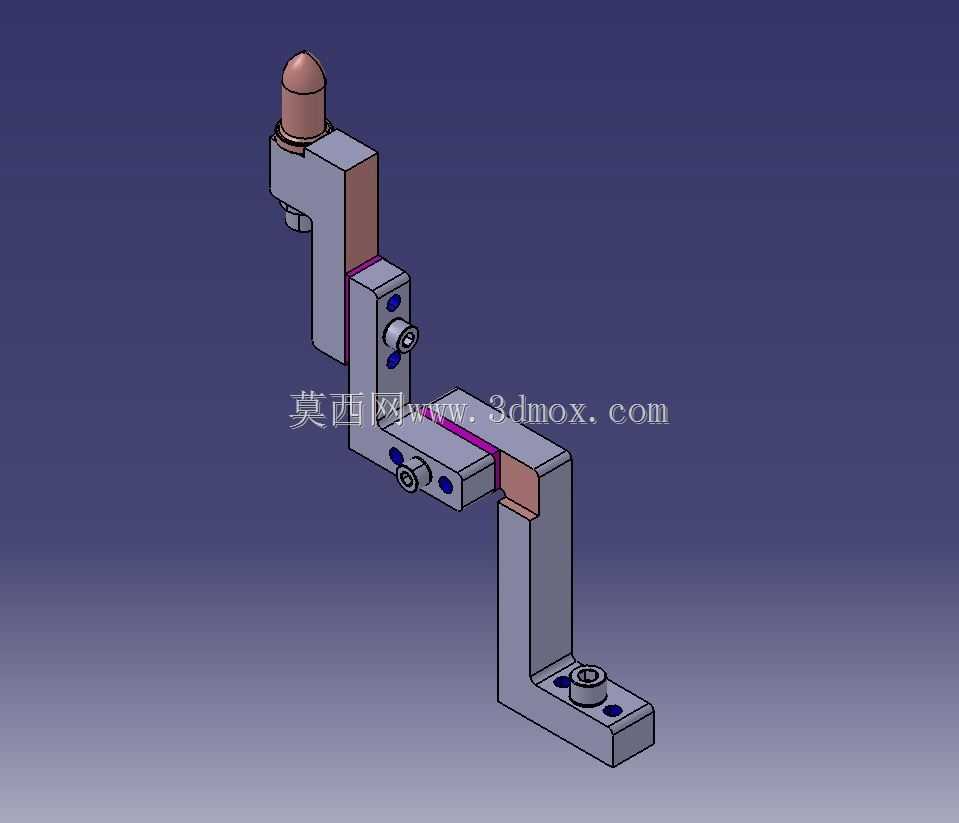

汽车焊装线BIW夹具定位销单元结构

在汽车白车身焊装产线的工位布局中，定位销单元是直接决定车身钣金件拼接精度的核心执行部件，这套BIW夹具用的销单元，覆盖了固定定位与可移动定位两种工况需求，适配焊装工位上不同工序的零件装夹逻辑。从实际产线应用来看，白车身钣金件多为0.7-1.2mm厚的冲压薄板，件本身存在成型回弹、来料尺寸公差波动，定位环节如果仅靠型面压紧，很容易出现零件窜动、焊后错边超差的问题，销单元通过插入钣金件上的预制工艺孔，能直接约束零件的X/Y向平移自由度，配合Z向压头就能完成零件的全自由度定位，是焊装夹具上不可或缺的定位组件。

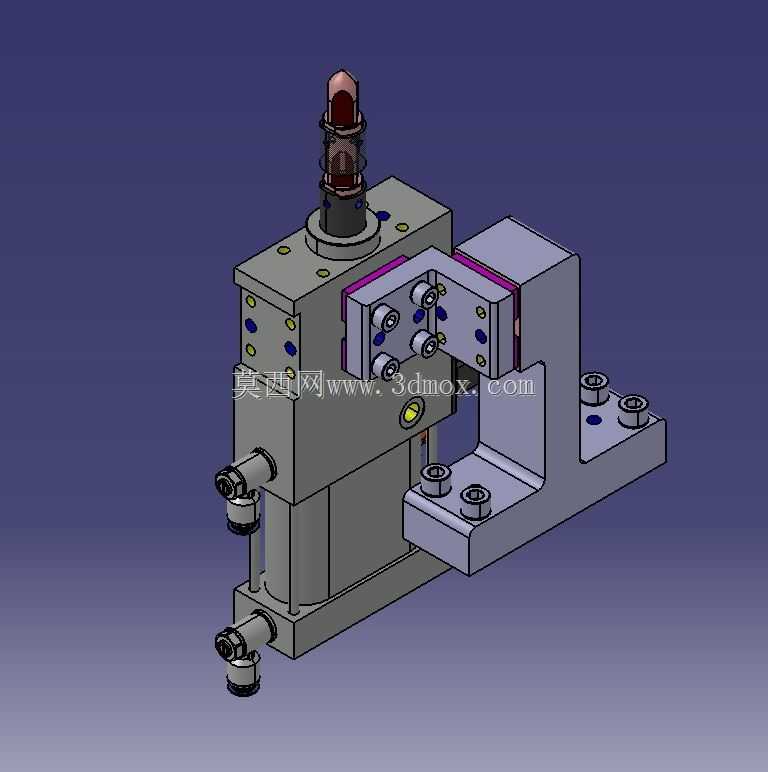

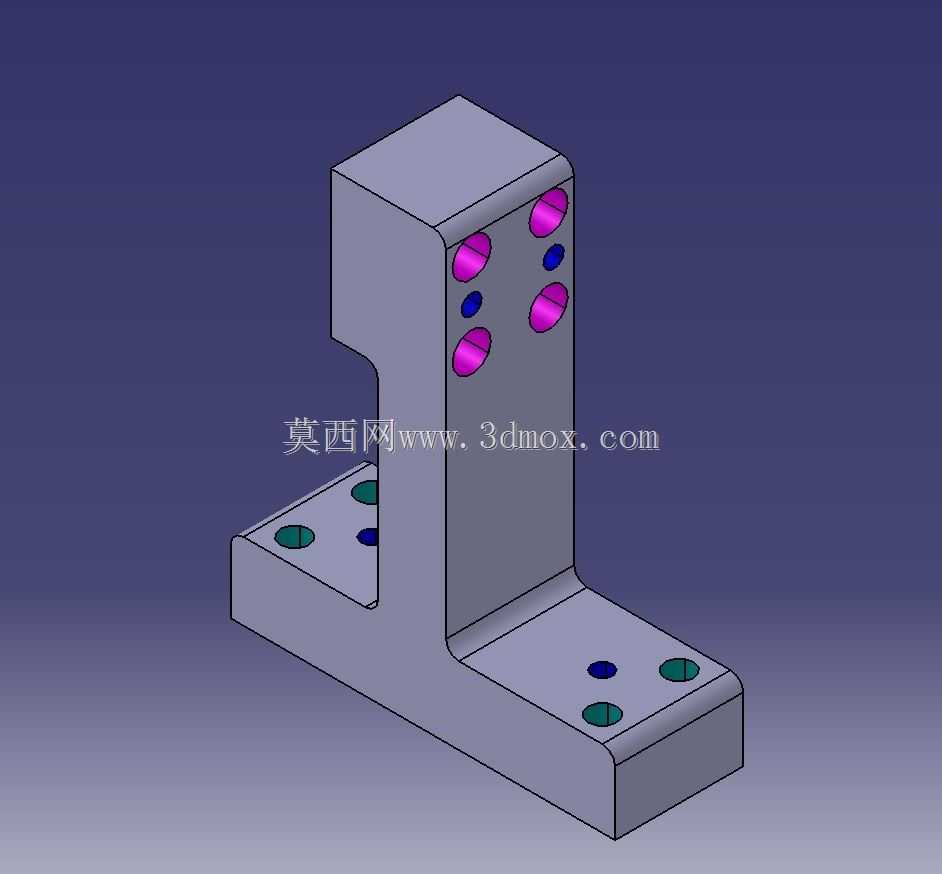

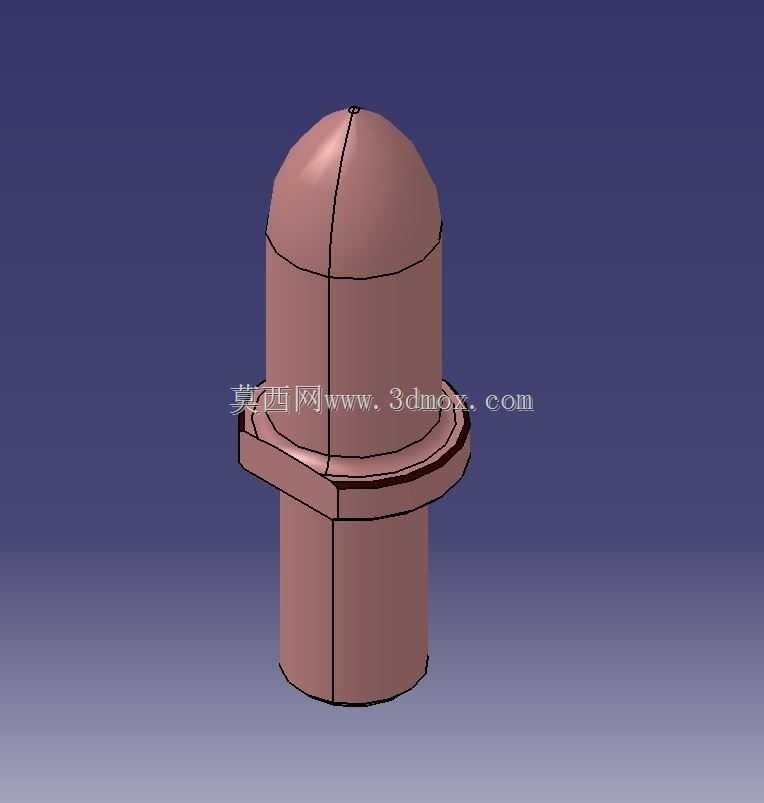

这套结构里的固定销单元，主要承担工位上的主定位职责，也就是常说的“主基准销”，安装底座采用L型一体式铸造结构，安装面预留了四个沉头螺栓孔，孔位间距按照焊装夹具通用的BASE板孔系标准设计，可直接固定在标准孔距的工装基板上，不需要额外做转接板适配，安装基准面的平面度控制在0.02mm以内，保证销体安装后的垂直度满足工艺要求。固定销的销头采用硬质合金镶件结构，销身与导向套之间采用间隙配合，配合间隙控制在0.01-0.015mm，既保证销体升降顺畅，又不会因为间隙过大导致定位销晃动，影响零件定位精度。固定销的驱动采用紧凑型直线气缸，气缸行程根据常见白车身工艺孔的深度设计，销头伸出后高出定位基准面的长度刚好能完全穿过钣金件的工艺孔，同时预留1-2mm的安全余量，避免销头过短导致零件未完全定位就被压紧。

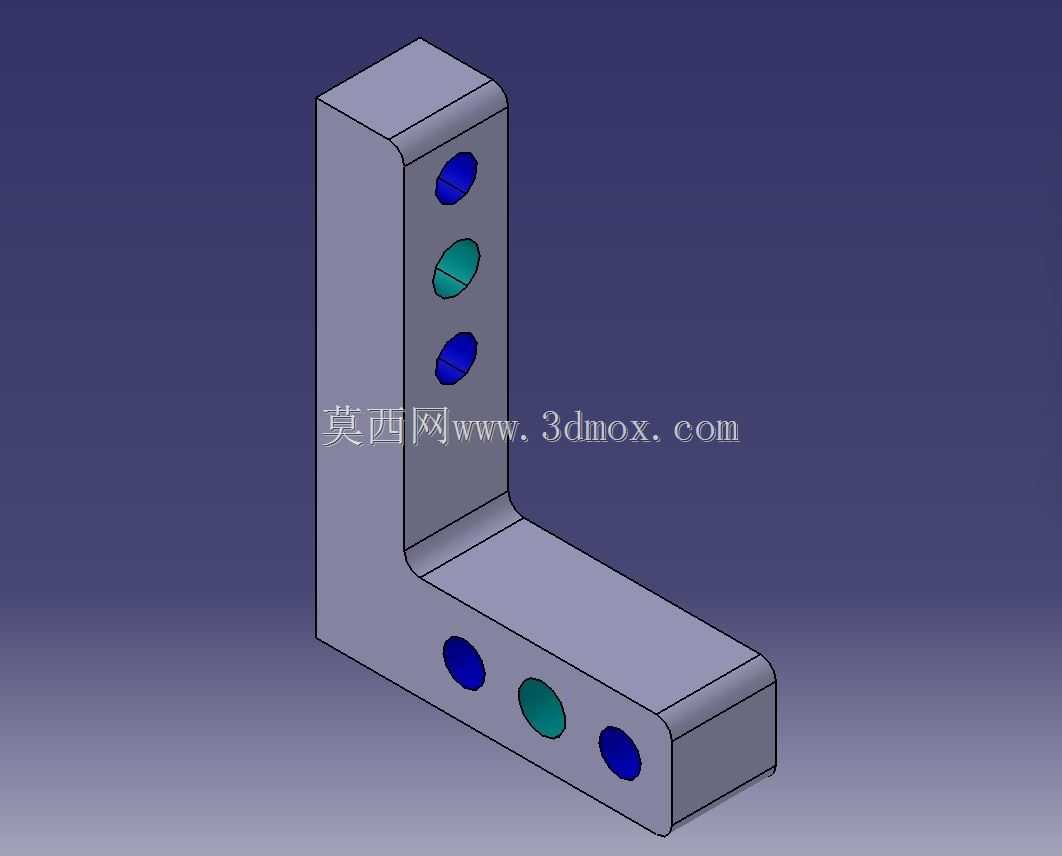

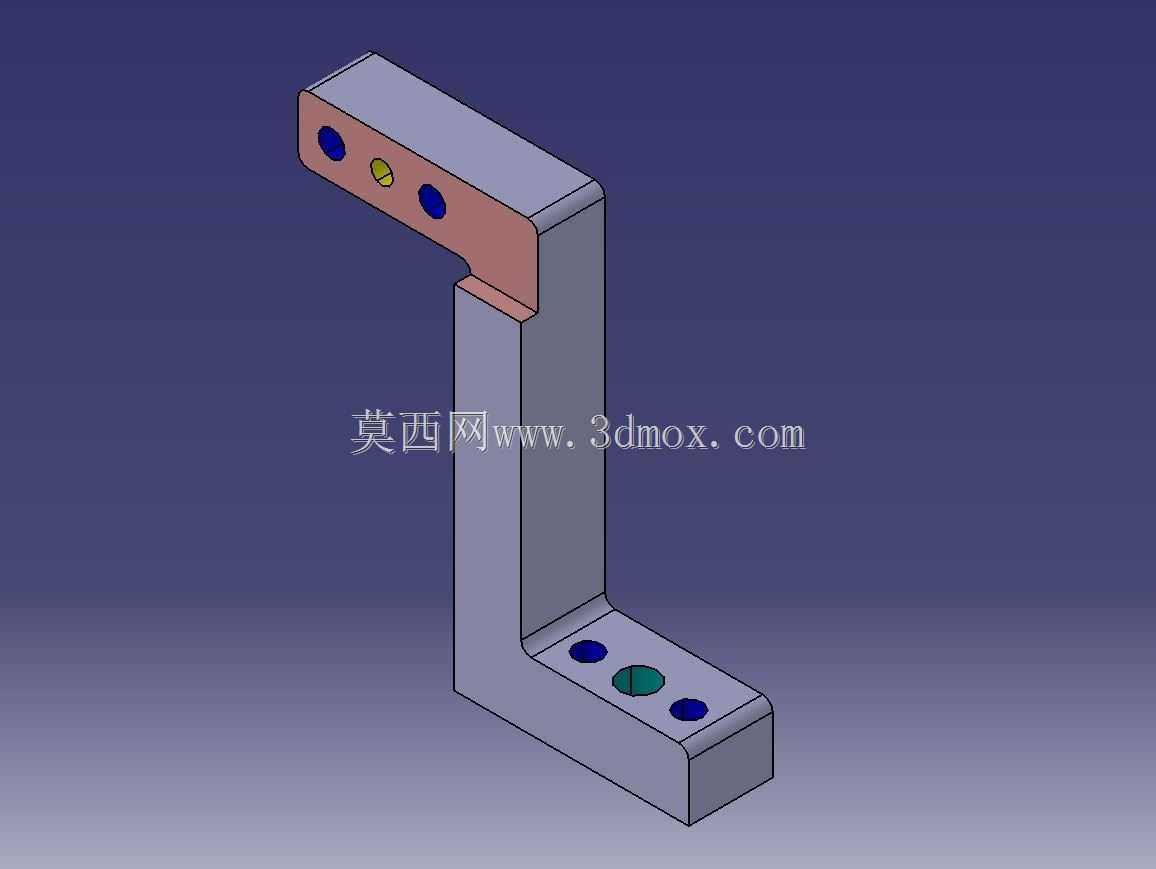

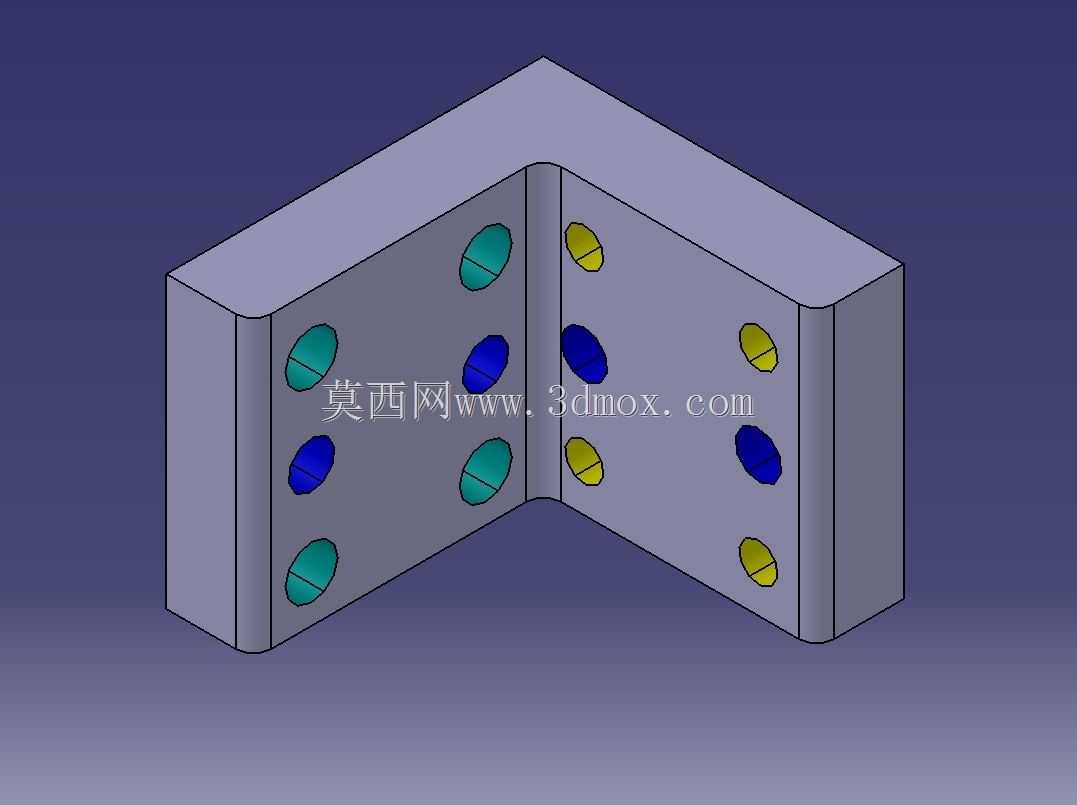

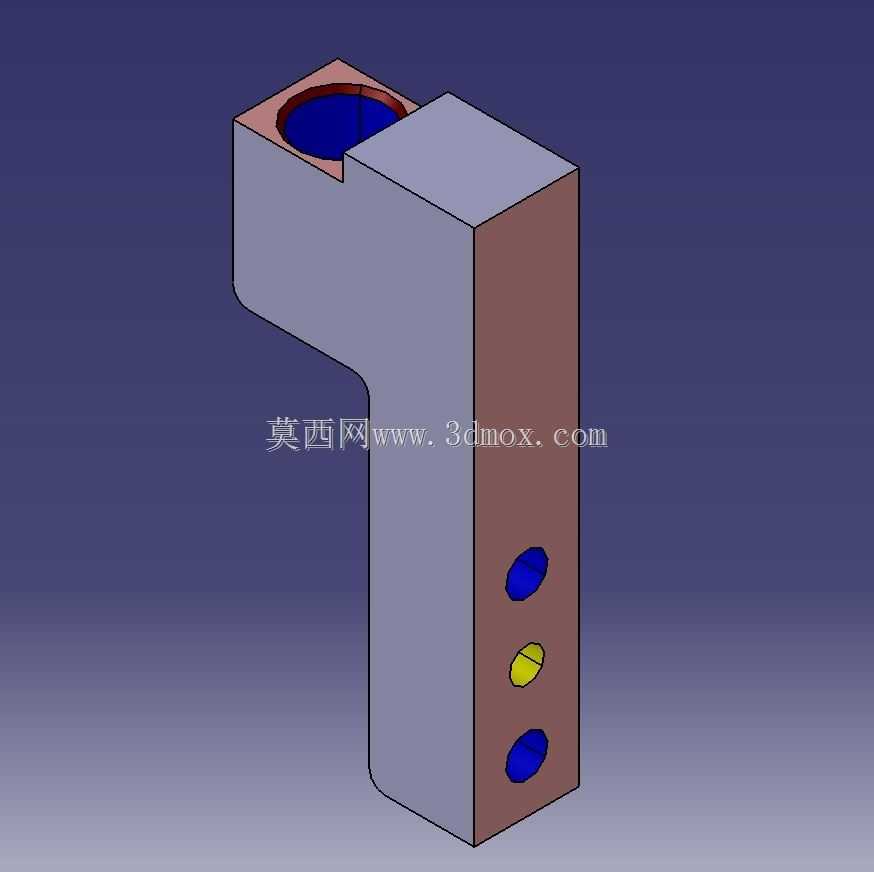

可移动销单元则对应工位上的辅助定位场景，也就是“副基准销”，部分白车身分总成在焊接时，需要先通过主销完成初定位，待零件放置到位后，副销再伸出完成剩余自由度的约束，避免零件上件时销体与钣金件发生干涉。这套可移动销单元的安装支架采用分体式可调结构，支架与底座之间预留了0.5mm的调整垫片安装位，现场调试时可通过增减垫片来微调销的位置，抵消零件来料公差、夹具加工误差带来的位置偏差，调整到位后通过锁紧螺栓将支架完全固定，避免生产过程中销位偏移。可移动销的导向部分采用加长铜套导向，铜套内壁开有储油槽，可定期加注润滑脂降低销体升降的摩擦阻力，延长销套的使用寿命，适应焊装车间多粉尘、焊渣飞溅的恶劣工况。

从设计思路上看，这套销单元整体采用模块化设计思路，固定销与移动销的驱动气缸、导向组件、销头安装接口都采用通用化规格，现场维护时如果某一部件出现磨损，可直接更换同规格备件，不需要对整个单元进行拆解维修，能大幅缩短产线故障停机时间。销单元的整体外形尺寸控制紧凑，固定销单元总高度控制在180mm以内，横向宽度不超过120mm，可移动销单元的安装支架伸出长度控制在80mm以内，不会与焊枪的运动轨迹发生干涉，适配焊装工位上常见的点焊机器人、悬挂焊枪的作业空间要求。气路接口全部布置在单元的侧下方，采用标准快插接头，现场接气时不需要复杂的管路排布，气管沿夹具BASE板的走线槽布置即可，避免焊渣飞溅烫坏气管。

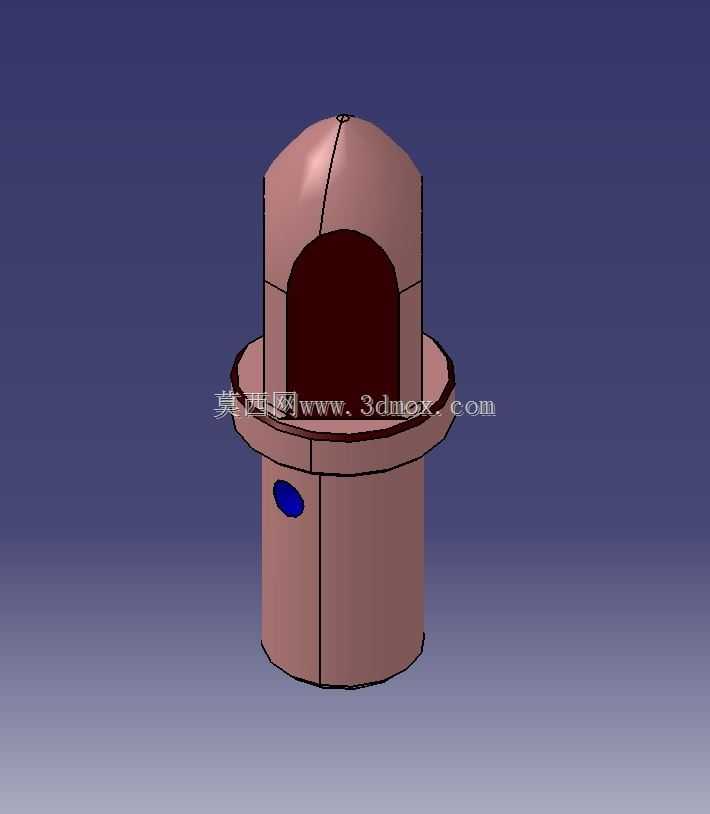

在实际生产使用中，这套销单元可适配白车身下车体、侧围、门盖等多个分总成的焊装工位，销头可根据不同车型的工艺孔直径、孔型快速更换，不需要更换整个销单元本体，能满足多车型混线生产的柔性化需求。销体表面做了镀硬铬处理，硬度达到HRC55以上，可抵御焊装车间的焊渣飞溅、粉尘磨损，长期使用不会出现销头磨损、生锈卡滞的问题。单元上所有外露的螺栓都采用内六角圆柱头螺栓，螺栓头全部沉于安装面以下，不会出现凸起刮蹭零件表面的情况，也避免焊渣堆积在螺栓头位置导致后期拆卸困难。定位销的伸缩位置配备了磁感应开关，可实时反馈销的伸出、缩回状态，信号接入设备PLC后，可实现销位异常的自动报警，避免销未缩回就抬升零件导致钣金件被刮变形，或是销未伸出就压紧零件导致定位失效的问题。
