电源变压器用耦合结构件三维设计

　　在中小功率电源变压器的量产设计环节，耦合结构是决定整机能量传递效率、漏磁控制水平的核心部件，不少刚接触电源设计的工程师容易把耦合件当成普通的结构支撑件，实际在工频、高频开关电源的变压器装配场景里，这个环形结构的尺寸公差、形位精度直接决定了初次级绕组的耦合系数，要是设计阶段没把安装边界、配合间隙算准，批量生产时很容易出现绕组装配错位、漏感超标，轻则电源带载能力不足、纹波超标，重则会出现绕组温升过高、绝缘层磨损击穿的问题。

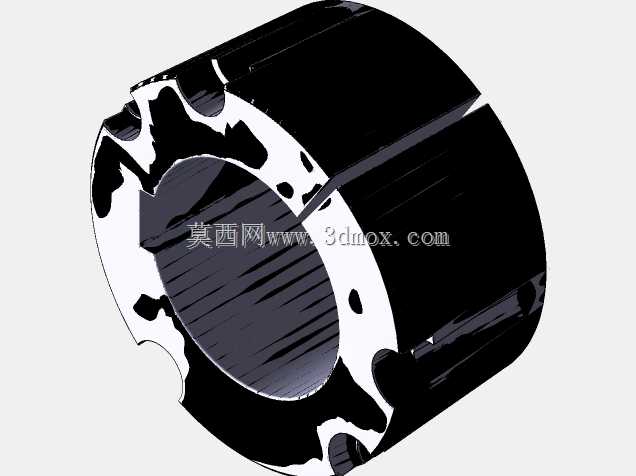

　　做这个耦合结构的三维建模时，最先要锚定的是和变压器铁芯、绕组骨架的配合边界，内孔的尺寸要和所选铁芯的外径保持过渡配合，公差带控制在H7/k6的区间，既不能太松导致装配后耦合件和铁芯出现径向窜动，也不能过盈量太大造成装配时铁芯硅钢片受压变形、铁损上升。结构外侧的周向缺口不是随意做的减重设计，每一处缺口的位置都对应绕组的引出线走线槽，建模时要提前算好引出线的弯折半径，避免走线时绝缘皮被结构棱边割破，同时缺口的分布要做动平衡校核，避免后续如果涉及到高频振动工况下，耦合件出现偏心晃动，影响绕组和铁芯的同轴度。

　　从实际应用场景来看，这类耦合结构不光用在常规的工频电源变压器里，在部分小功率高频开关变压器、脉冲变压器的绕组固定场景里也能适配，核心作用是把初次级绕组的相对位置完全固定，让绕组间的磁路气隙保持均匀，把漏感控制在设计要求的范围内。建模过程中要特意把结构的壁厚做均匀化处理，壁厚差不能超过1.5mm，不然如果采用注塑工艺生产的话，很容易出现缩痕、内应力集中的问题，长期在变压器温升的工作环境下，容易出现结构形变，导致绕组位置偏移。结构端面的几个定位凸台，是和变压器端部的绝缘骨架做配合的，凸台的高度要控制在2mm以内，太高会占用绕组的轴向装配空间，太低则起不到周向定位的作用，装配后耦合件和骨架之间不能出现相对转动，不然会带动绕组移位，改变初次级的耦合距离。很多新手工程师在画这类结构的时候，容易忽略棱边的倒角处理，所有和绕组、绝缘件接触的棱边都要做R0.5以上的圆角，避免尖锐棱边在装配或者长期受热形变后割破绝缘层，造成耐压测试不通过。

　　另外结构上的轴向开槽是用来调整耦合磁路的等效气隙的，开槽的宽度、深度要根据变压器的额定功率、漏感要求做匹配，不能照搬通用件的尺寸，比如功率在50W以下的小功率电源变压器，开槽宽度控制在1mm左右就能满足漏感要求，功率更大的型号要适当调整开槽参数，避免出现磁饱和的问题。在确定安装边界的时候，要给外围的绝缘胶带、引出线护套留出至少1mm的安全间隙，不能把耦合件的外径算得和变压器外壳的内径完全贴合，不然装配时很容易刮伤外层绝缘，也不利于变压器工作时的内部散热，空气能顺着耦合件和外壳之间的间隙流通，带走绕组工作产生的部分热量。建模时还要考虑量产的工艺性，所有的拔模斜度控制在1°到1.5°之间，不能出现倒扣结构，不然注塑生产时会增加模具复杂度，提升单件生产成本，结构的非配合面可以做适当的轻量化处理，但不能破坏整体的结构强度，要保证在15N的轴向压力下，耦合件不会出现塑性形变，满足自动化装配线的压装要求。
