开口销式cotter关节连接结构设计

　　在常规机械传动与构件连接场景中，销接类结构始终是小载荷、快装拆需求场景下的核心连接方案，cotter关节也就是常说的开口销式楔接关节，这类结构最早在传统农具、轻工输送设备的连杆机构中大量应用，核心优势在于不需要复杂的螺纹加工、不需要额外的锁紧防松件，仅依靠楔面的挤压力就能实现两个轴向对接构件的刚性锁合，同时还能在需要拆解维护时，通过敲击销件的小端快速完成拆卸，非常适合需要定期调整连杆长度、或者现场维护条件有限的作业场景。

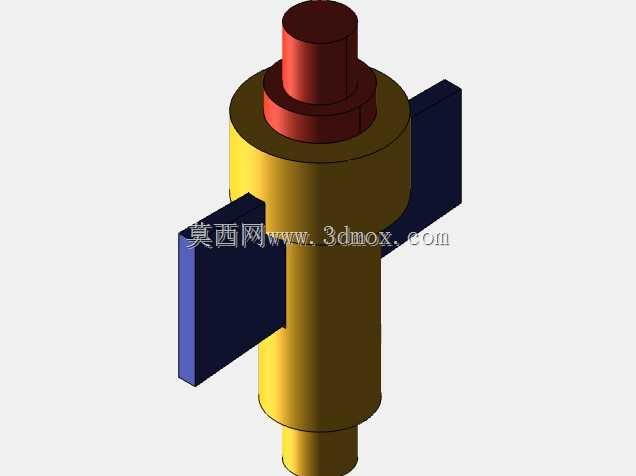

　　从实际应用场景来看，这类结构常见于小型轻工机械的往复连杆机构、手动操作的工装夹具锁紧单元、简易输送线的张紧调节连接段，部分农用机械的操纵杆连接端也会采用这类结构，因为它对加工精度的容忍度较高，即使现场安装时两个对接轴段存在微小的同轴度偏差，楔销打入后也能自动适配挤紧，不会像键连接那样对轴槽的位置度有严苛要求。从功能特性上看，这个cotter关节的核心作用是实现两个带对接头的轴类构件的轴向固定，同时可以传递一定的轴向拉力与小幅的径向扭矩，结构本身没有冗余的零件，仅由两个带楔槽的对接轴段、一个贯穿两个轴段的楔形开口销三个核心零件组成，装配时只需要将两个轴段的楔槽对齐，把楔形销从大端敲入槽内，依靠销的两个斜面分别压紧两个轴段的槽面，就能实现无间隙锁合，销本身的开口结构在打入到位后，小端的开口可以通过轻微涨开实现防松，不需要额外加装开口销或者锁紧螺母，零件数量少，装配工序短，适合小批量生产或者现场修配的作业场景。

　　从设计思路来看，这个结构的核心参数围绕楔面的自锁角度展开，常规工程应用中楔面的倾角需要控制在摩擦角范围内，一般取3到5度，确保在承受交变轴向载荷时销不会自行松脱，两个对接轴段的楔槽位置需要保证对齐后销的大端面与轴段外圆齐平，小端伸出长度控制在3到5毫米，既方便后续拆卸时敲击，也不会因为伸出过长干涉周边构件。从安装边界来看，这类关节的对接轴段一般采用等直径设计，楔槽的深度不超过轴径的三分之一，避免开槽后轴段的抗弯强度下降过多，安装时需要预留至少一个销件长度的轴向操作空间，方便打入和敲出销件，径向方向不需要额外的操作空间，适合布局紧凑的连杆机构内部。

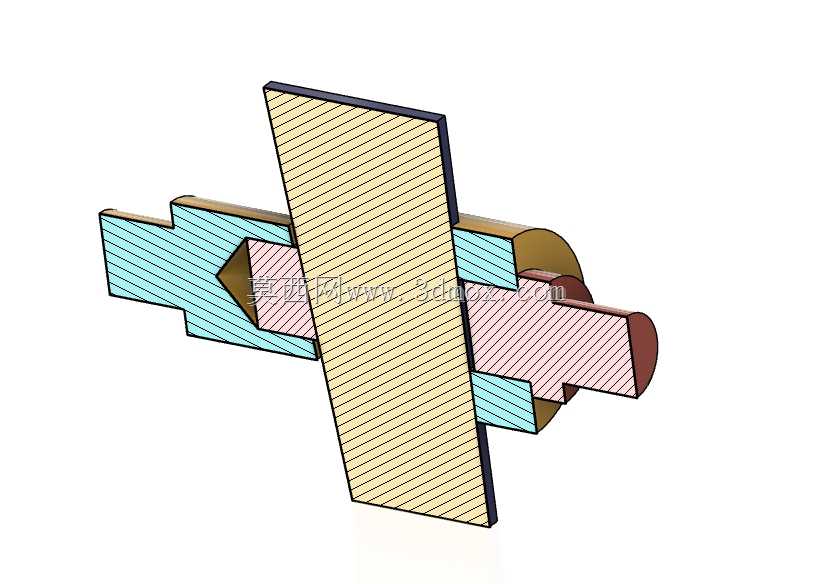

　　在实际建模过程中，需要重点关注楔面的配合公差，两个轴段的槽面与销的斜面需要保持一致的斜度，装配时采用过渡配合的公差带，既保证打入后有足够的锁紧摩擦力，也不会因为过盈量过大导致销件打入困难或者轴段被撑裂。另外，这类结构不适合传递大扭矩或者大冲击载荷的场景，因为楔面的锁紧力依靠摩擦力实现，当载荷超过摩擦极限时会出现销件滑移、连接松脱的问题，所以在选型时需要根据实际传递的载荷大小核算轴段的开槽强度、楔面的接触压应力，确保在额定载荷下接触面不会出现压溃变形。很多现场应用中会在销打入后，将小端的开口部分掰弯贴在轴段表面，进一步提升防松性能，这种处理方式不需要额外的紧固件，在户外作业的简易设备中非常实用，不需要携带额外的标准件就能完成装配锁紧。从结构细节上看，两个对接轴段的接头部分采用了互相嵌合的箭头形定位结构，在销打入之前可以先实现径向的定位，避免两个轴段在装配时出现径向错位，这种预定位设计可以大幅降低现场装配的难度，不需要额外的工装夹持就能对齐楔槽，提升装配效率。
