复古挖掘机夹斗式作业工作装置结构

该工作装置为挖掘机前端属具，集成常规挖掘铲斗与液压夹持机构的双重功能，可在不更换属具的前提下完成土方挖掘、散料装载、不规则物料抓取等多类作业，适配小型复古类挖掘设备的前端安装接口，多用于小型土方工程、园林绿化物料转运、废旧金属回收分拣、农林作业中的木料搬运等场景，解决了常规挖斗仅能完成铲装作业、需频繁更换属具降低作业效率的痛点。

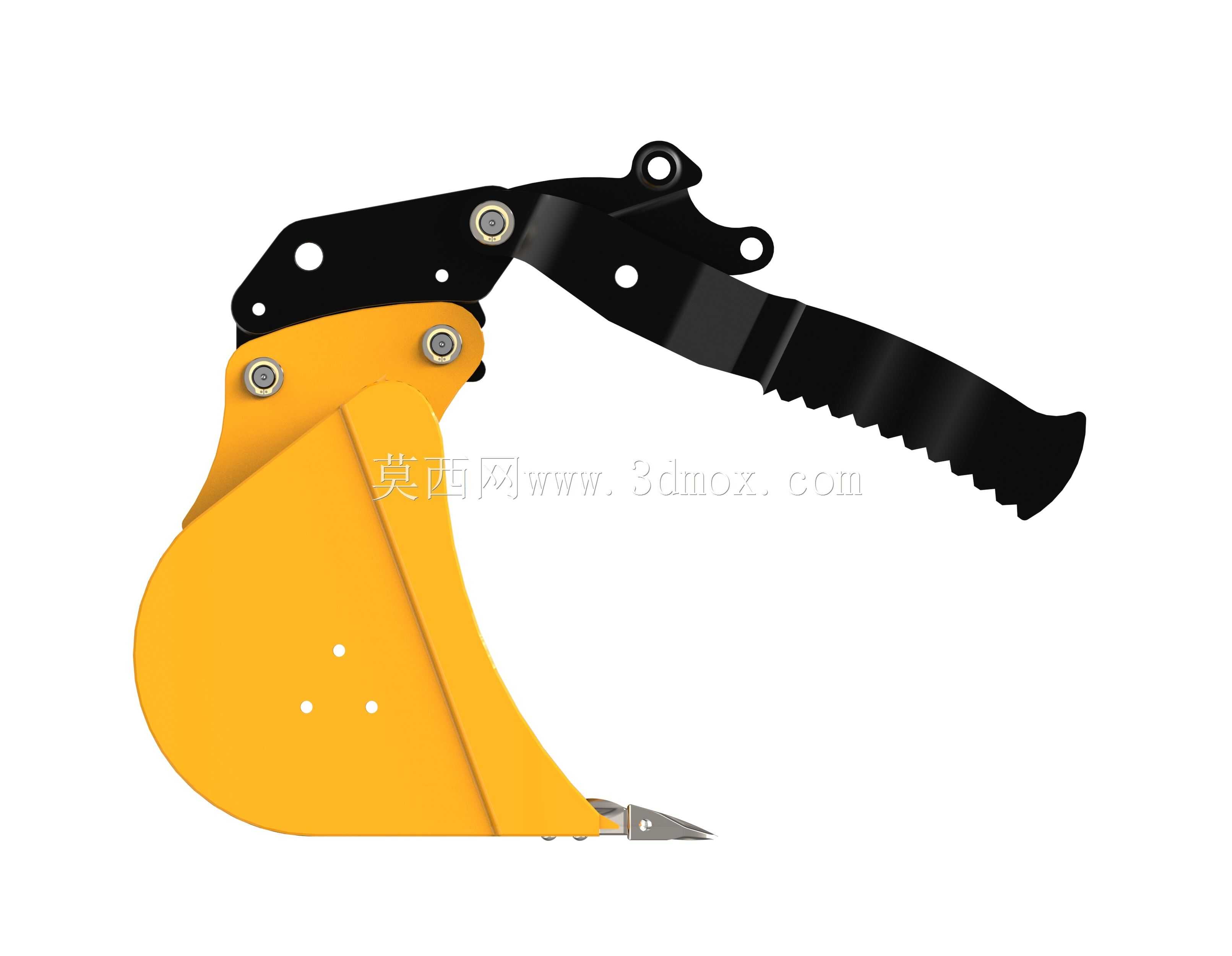

从结构设计逻辑来看，夹持机构采用铰接式安装布局，夹臂通过两组销轴与铲斗侧部的安装支座连接，铰接点位置经过受力校核，既保证夹臂开合过程中不会与铲斗斗齿、侧刃发生运动干涉，又能让夹持力的作用点落在铲斗承载区间内，避免偏载对斗杆连接销轴造成额外的侧向弯矩。夹臂的齿形结构做了镂空减重设计，在保证夹持接触面积、提升不规则物料抓取摩擦力的同时，降低了整个属具的自重，减少了挖掘机斗杆端的负载余量占用，适配小吨位挖掘设备的举升载荷上限。

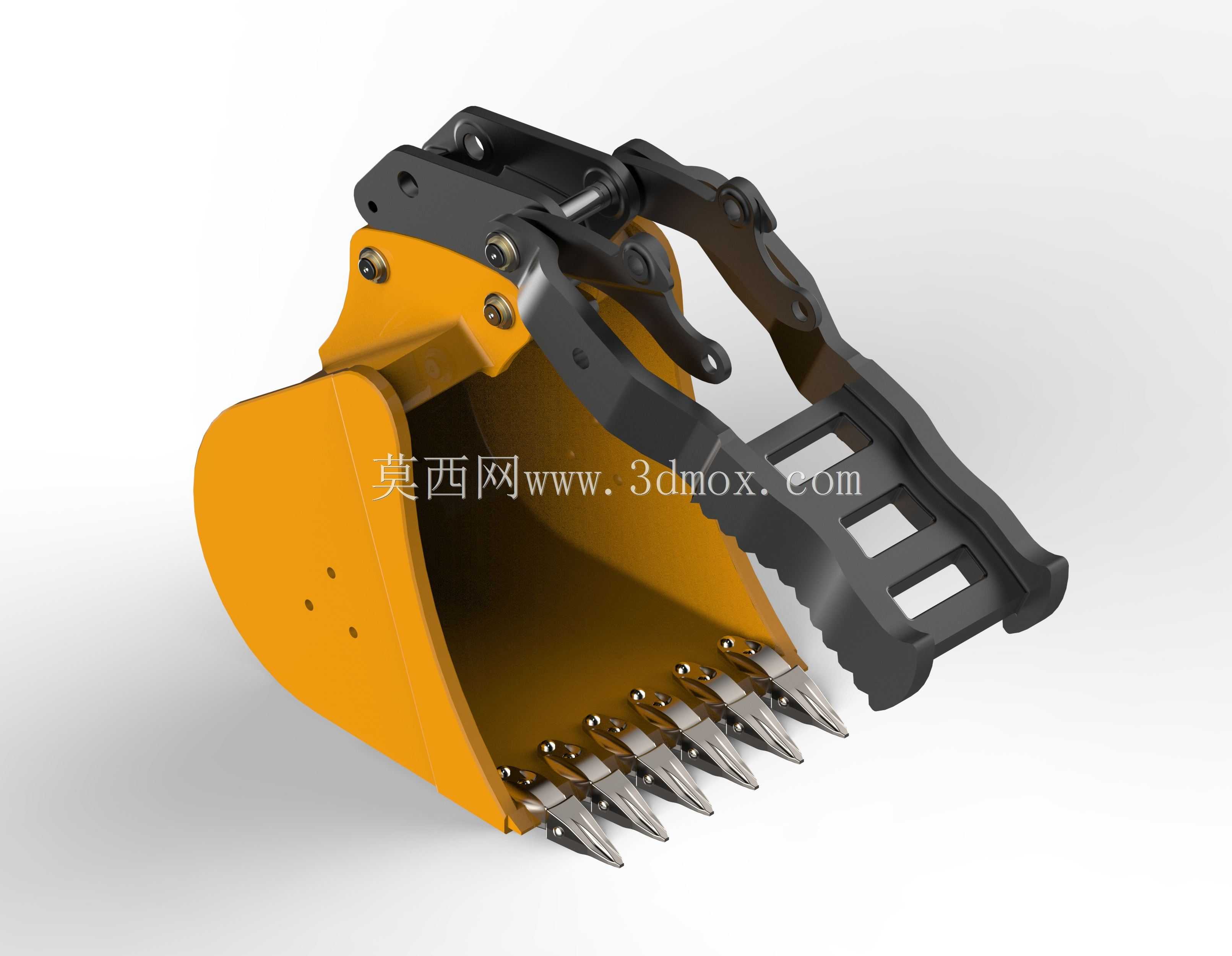

铲斗部分采用常规弧形斗腔设计，斗腔的圆弧半径根据小型挖掘机的回转卸料轨迹做了匹配，保证满斗状态下举升卸料时物料不会从斗尾撒漏；斗唇位置采用加厚耐磨板焊接，斗齿座与斗齿为可拆换结构，当斗齿磨损到限后可直接更换斗齿，无需对斗唇进行补焊修复，降低现场维护的工作量。侧刃部分突出斗体侧面2-3mm，既可以在修坡作业时作为刮平基准，又能避免斗体侧面直接与作业面岩壁、硬质土体发生摩擦，延长斗体主体结构的使用寿命。

夹持机构的液压油缸安装位预留了标准液压管接头接口，可直接对接挖掘机小臂端的备用液压油路，无需额外加装分流阀块；油缸的行程参数匹配夹臂0-65度的开合角度，当夹臂完全闭合时，夹臂前端的压齿可与斗齿上表面形成3-5mm的均匀间隙，既能保证对薄型物料、不规则块料的夹持力度，又不会出现夹臂与斗齿硬接触造成的结构磕碰。夹臂与铲斗连接的销轴处设计了黄油嘴预留位，可在日常保养时直接注入润滑脂，减少铰接位置的磨损量，提升铰接副的使用寿命。

从安装边界尺寸来看，该属具的斗杆连接耳板间距、销轴孔径与对应吨位小型挖掘机的前端连接尺寸完全匹配，安装时无需对连接耳板进行切割、补焊调整，直接穿入固定销轴、锁好轴向定位挡板即可完成安装；整个属具的宽度控制在对应吨位挖掘机的轮距/履带距范围内，回转作业时不会出现属具超出机身宽度造成的侧边碰撞风险。夹臂完全张开状态下的最大开口尺寸可适配直径400mm以内的柱状物料、块料的抓取需求，闭合状态下整个属具的外形轮廓与常规挖斗基本一致，不会影响常规挖掘作业时的切入角度，挖掘硬质土体时夹臂可完全收回到斗体上方的收纳位置，不会阻挡操作人员的作业视线，也不会与斗杆、小臂油缸发生运动干涉。

在受力结构设计上，铲斗的侧支撑板与斗背板采用折弯成型工艺，减少了焊接接缝的数量，降低焊接应力集中带来的结构开裂风险；夹持臂的主体结构采用箱型焊接结构，在保证抗弯强度的前提下控制了结构自重，夹臂与油缸连接的铰接座做了局部加厚处理，可承受夹持作业时的峰值载荷，避免长期重载作业出现铰接座变形、开焊的问题。斗齿的排布采用等间距布局，相邻斗齿之间的间隙经过优化，既可以在挖掘粘性土体时减少积土附着，又能保证铲入硬质土体时的切入力足够，降低挖掘阻力。
