圆柱头带肩实心销轴类五金零件建模

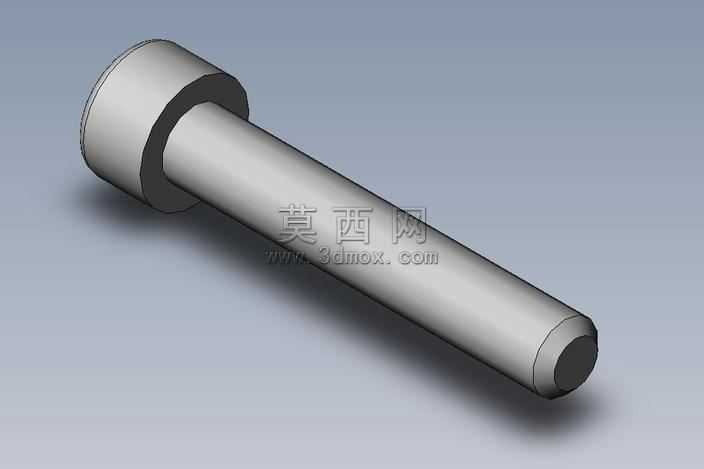

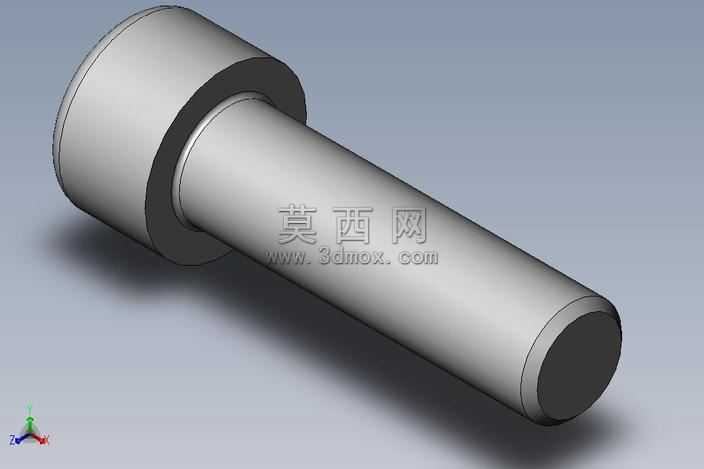

本作品为圆柱头带肩实心销轴类五金零件的三维建模成果，建模阶段采用SolidWorks软件完成全参数化设计，全程以机械加工实际尺寸逻辑为基准搭建特征树，首先以前视基准面绘制销轴头部的圆形截面草图，通过拉伸凸台命令生成大直径圆柱头部结构，随后在头部贴合端面新建基准面，绘制杆身的同轴圆形截面，保证头部与杆身的同轴度公差符合通用五金件的设计规范，拉伸生成等直径实心杆身结构，最后对杆身末端、头部外棱边添加符合工艺要求的圆角特征，避免锐边应力集中的问题，同时还原实际机加工零件的倒角工艺细节。渲染阶段采用软件内置的Photoview360渲染插件完成效果输出，材质选用普通碳钢材质，调整材质的粗糙度、金属反射率参数，还原车削加工后金属零件的哑光金属质感，场景采用柔和的渐变灰背景，搭配三点布光方案，主光源从斜上方45度投射，突出零件的圆柱曲面光影过渡，辅光源补亮暗部细节避免死黑，环境光调整至合适强度保证整体画面层次清晰，能够直观展现零件的整体轮廓与结构比例。结构层面，该零件属于典型的定位连接类五金件，大直径圆柱头起到轴向限位作用，可避免销轴安装后从连接孔中滑脱，等直径光杆部分用于穿入配套的连接孔位，实现两个或多个零部件之间的铰接、定位连接功能，整体无复杂异形结构，所有特征均为回转体结构，适配普通车床的批量加工工艺，无需特殊工装即可完成生产。设计思路上，建模全程遵循机械设计的实用性原则，未添加多余装饰性特征，所有尺寸比例参考通用圆柱销轴的行业标准设定，头部直径与杆身直径的比例、头部厚度与杆身长度的比例均符合实际使用中的力学要求，既保证头部有足够的承压面积承受轴向载荷，也保证杆身有足够的长度适配常规厚度的连接构件，参数化的建模方式支持后续快速修改尺寸参数，可快速衍生出不同规格的同类型销轴模型，适配不同的机械装配场景需求，模型完成后经过干涉检查与几何校验，不存在破面、重叠特征等建模问题，可直接用于装配模拟、工程图导出等后续设计环节。
