双层动力滚筒输送转向设备结构

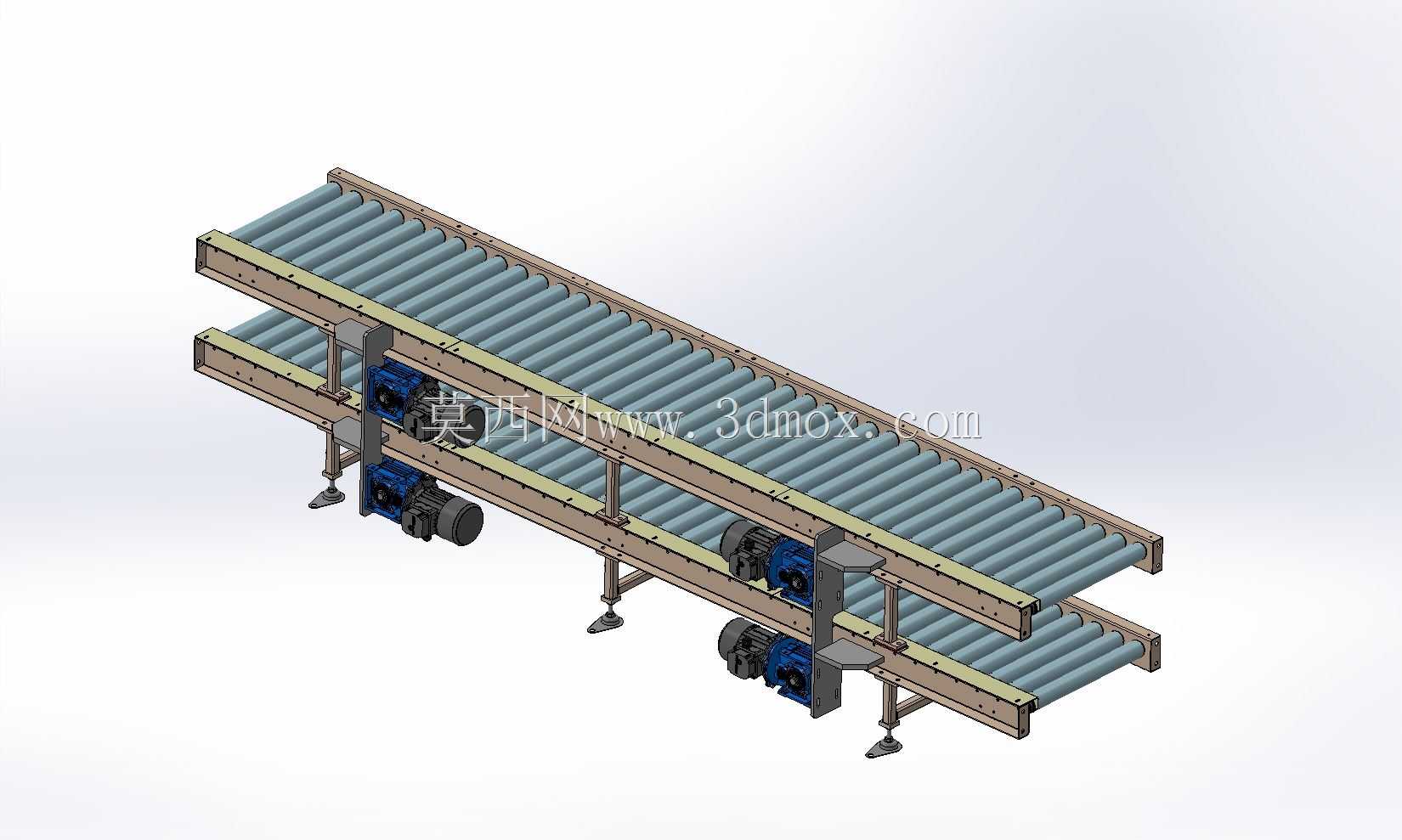

　　在电商仓储拆零拣选、汽车零部件工序间流转、食品包装线后端分流这类场景里，单层输送线往往无法同时满足正向输送与90度转向分流的空间需求，尤其是厂房层高受限、线体布局紧凑的工况下，双层叠装的动力滚筒输送结构能在不额外占用地面投影面积的前提下，完成两层不同流向的物料输送与层间转向衔接，这套三维结构正是针对这类窄空间布局需求做的细化设计。从实际落地的工况来看，这套设备主要承接规则外形的箱装、托盘装物料，单段线体的有效输送宽度适配常规400-600mm幅面的周转箱，支腿采用可调脚杯结构，安装时可根据现场地面平整度做±30mm的高度微调，上下两层辊筒的中心距预留了足够的物料通行空间，避免上层输送的物料剐蹭下层辊筒面。

　　线体的驱动单元采用侧装式减速电机直连的布局，没有采用传统的长轴通驱设计，每层独立配置驱动单元，一方面可以实现上下层的独立启停控制，匹配不同节拍的输送需求，另一方面侧装的结构能压缩线体的整体宽度，减少线体侧边的安装预留空间，在靠墙布局的工位上也能顺利安装。转向衔接部位的设计是这套结构的核心，在层间换向位置配置了顶升式转向模组，当物料到达指定工位时，顶升机构将转向皮带抬升至高于辊筒面的高度，承接物料后完成90度方向的输送，将物料导入另一层的输送线体，整个转向过程不需要额外安排人工搬运，也不会出现物料卡滞、偏移的问题，辊筒表面采用镀锌处理，兼顾耐磨与防锈需求，适合车间内多尘、偶尔有切削液飞溅的加工场景。

　　从结构设计的逻辑来看，整套线体的框架采用标准铝型材拼装，没有采用焊接式机架，所有连接部位都采用标准紧固件锁紧，一方面方便运输过程中的拆分打包，到现场后不需要焊接设备就能完成组装，另一方面后期如果需要调整线体长度、增减工位，只需要拆解对应部位的紧固件就能完成改造，不需要整体报废重做。辊筒的安装采用卡槽式快拆结构，单个辊筒出现磨损故障时，不需要拆解整段线体的框架，只需要从卡槽内抽出故障辊筒就能完成更换，大幅降低后期的维护停机时间。线体侧边预留了传感器安装位与线槽走线空间，现场安装光电开关、扫码设备时不需要额外在型材上打孔，直接利用预留的T型槽就能固定安装件，电气线路可以全部收纳在侧边的线槽内，避免线路外露被物料剐蹭造成损坏。

　　支腿的横向支撑采用斜拉加强结构，即使上层承载达到额定的50kg/m负载，线体运行过程中也不会出现明显的晃动，保证物料输送过程中的平稳性，避免易碎类物料在输送过程中因为线体抖动出现磕碰损伤。在安装边界的考量上，这套线体的进料端与出料端都预留了标准的对接法兰，可以直接和同规格的其他输送段拼接，不需要额外做过渡连接板，线体整体的安装高度可以根据现场作业人员的操作高度做调整，适配站立作业、设备自动对接等不同的高度需求，转向模组的顶升行程经过精准计算，抬升后高出辊筒面15mm，既可以保证完全承接物料，又不会因为抬升高度过高导致物料倾倒。
