栈板自动堆叠码垛设备结构设计

　　在快消品生产、电商仓储、食品加工、医药流通这类需要大量周转托盘的作业场景里，空托盘的整理、堆叠、转运一直是占用人工较多的环节，传统作业模式下工人需要手动将零散空托盘逐一码齐，不仅劳动强度大，堆叠整齐度难以统一，还容易在托盘对位过程中出现夹手、砸伤的安全隐患，这款栈板堆叠设备正是针对这类痛点开发的专用作业单元。从结构布局来看，设备采用框架式方通焊接机架作为承载主体，机架底部预留了标准脚杯安装位与叉取让位空间，既可以通过调节脚杯完成设备水平校准，适配地面存在轻微高差的车间安装环境，也能在需要转场作业时直接通过叉车完成整设备移位，不需要额外拆解主体结构。

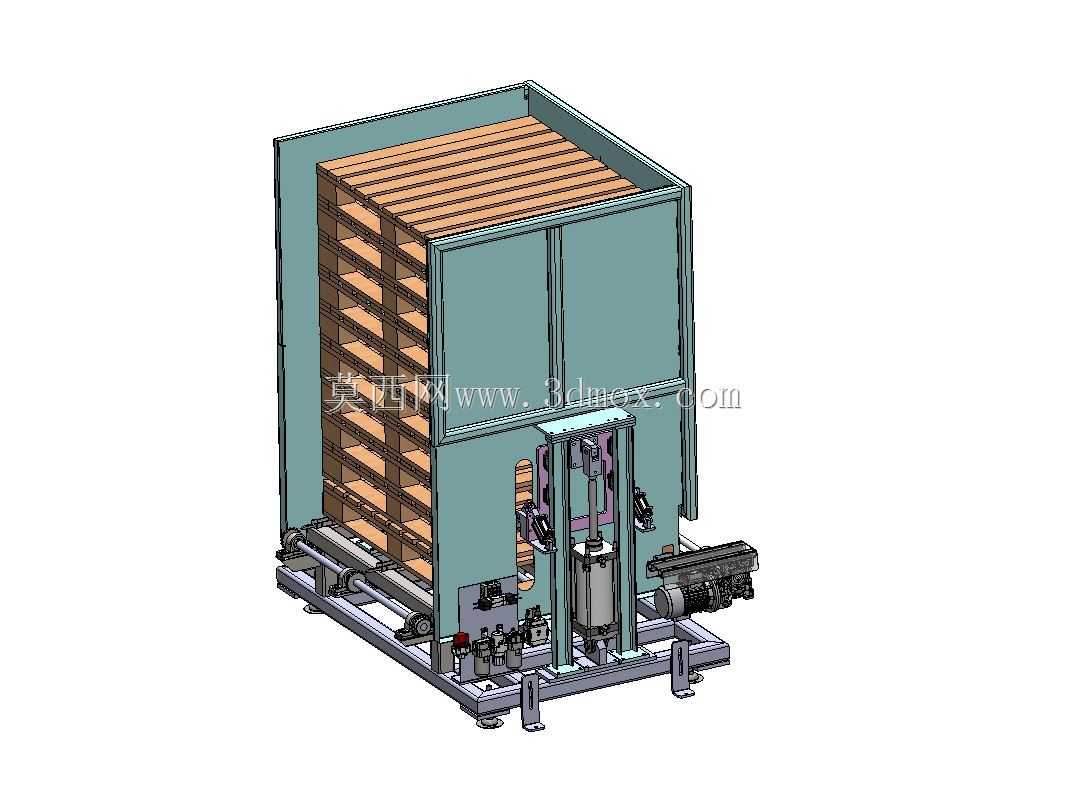

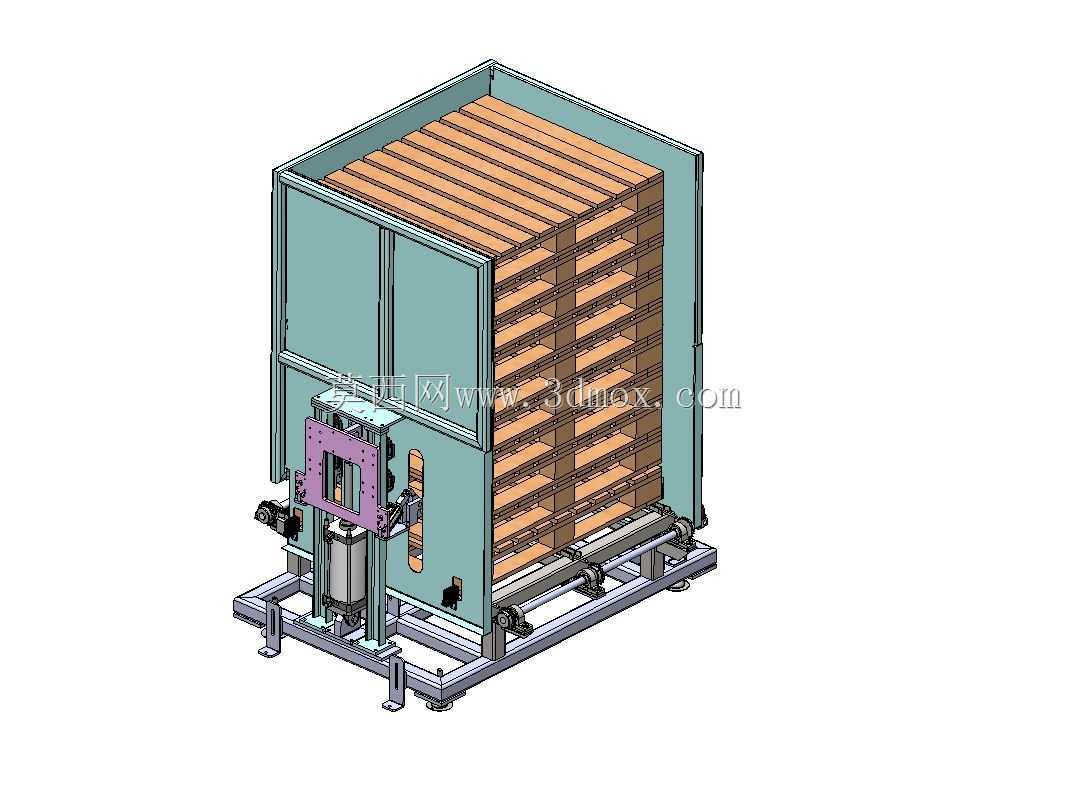

　　设备中部设置了双列同步输送辊道，辊道的有效输送宽度适配主流的1200mm×1000mm标准欧标、国标木托盘与塑料托盘，辊道的驱动端采用减速电机搭配链传动结构，传动链路设置了张紧调节机构，长时间运行出现链条松弛时可快速调整张紧量，不需要拆解整个传动护罩。设备的核心堆叠执行机构布置在机架侧方，采用伺服电机搭配滚珠丝杠的垂直升降结构，配合带导杆的气缸作为托盘勾取执行件，当空托盘从上游输送线进入设备工位后，到位传感器检测到托盘位置信号，侧方的勾取机构伸出卡爪卡住托盘侧边的叉取槽，升降机构带动托盘抬升到预设高度，待下一个空托盘输送进入工位并定位完成后，升降机构将上层托盘平稳下放叠放在下层托盘上，重复该循环即可完成设定数量的托盘堆叠作业，整个堆叠过程的对位精度控制在±2mm以内，不会出现托盘偏位滑落的问题。

　　设备的防护结构采用半封闭钣金护板设计，作业侧预留了透明观察窗，既可以避免作业过程中人员肢体误入运行区域，也能方便现场运维人员直接观察内部堆叠作业状态，不需要频繁打开护门检查。在安装边界方面，设备的整体占地长度约2.8米，宽度约1.8米，整机高度约3.2米，安装时需要在设备进出料端预留至少1.5米的输送线对接空间，顶部预留0.5米的检修维护空间，供电侧预留三相五线制电源接口即可，不需要额外配置气源以外的其他动力源。

　　从设计思路上，这款设备没有采用复杂的机械手抓取结构，而是针对托盘标准化程度高、堆叠动作重复单一的特点，采用了专用化的直连执行结构，相比通用机器人码垛方案，设备的制造成本更低，运行故障率也更低，日常维护只需要定期给导轨、丝杠加注润滑脂，检查链条张紧度即可，对现场运维人员的技术门槛要求不高。设备的出料端可以直接对接AGV托盘搬运车或者手动叉车，当堆叠完成的托盘垛达到设定数量后，辊道自动将整垛托盘输送到出料位，等待转运设备取走，整个作业流程可以完全融入现有仓储或者生产线的物流链路，不需要人工干预作业过程。在实际产线适配中，这款设备可以根据现场的托盘类型调整卡爪的开合行程，针对川字底、九脚底的不同托盘结构更换对应的卡爪端头，不需要改动主体升降结构，适配性较强。设备的机架焊接后都经过了时效去应力处理，长时间承受满载托盘的重量也不会出现机架变形，辊道的辊筒采用加厚无缝钢管加工，表面做镀锌防锈处理，适配车间多尘、偶尔有凝露的作业环境。
