倾斜式夹爪物料提升输送结构设计

　　在食品包装、电子元器件组装、小型五金件加工的产线布局中，经常会遇到上下工序存在高度差，且待输送物料外形规整、重量偏轻，不适合普通皮带爬坡输送的场景——普通皮带爬坡角度过大时容易出现物料滑落、定位偏移的问题，而斗式提升机又存在物料倾倒、残留难以清理的缺陷，夹爪式输送机就是针对这类工况开发的专用输送设备。这套倾斜布置的夹爪输送结构，核心功能是通过成对布置的夹持输送链，在爬坡段全程保持对物料的稳定夹持，将低位来料平稳输送到高位工序工位，全程不会出现物料滑移、掉落的情况，输送过程中物料姿态保持一致，不需要额外设置扶正机构就能直接对接高位的加工、检测或者包装工位。

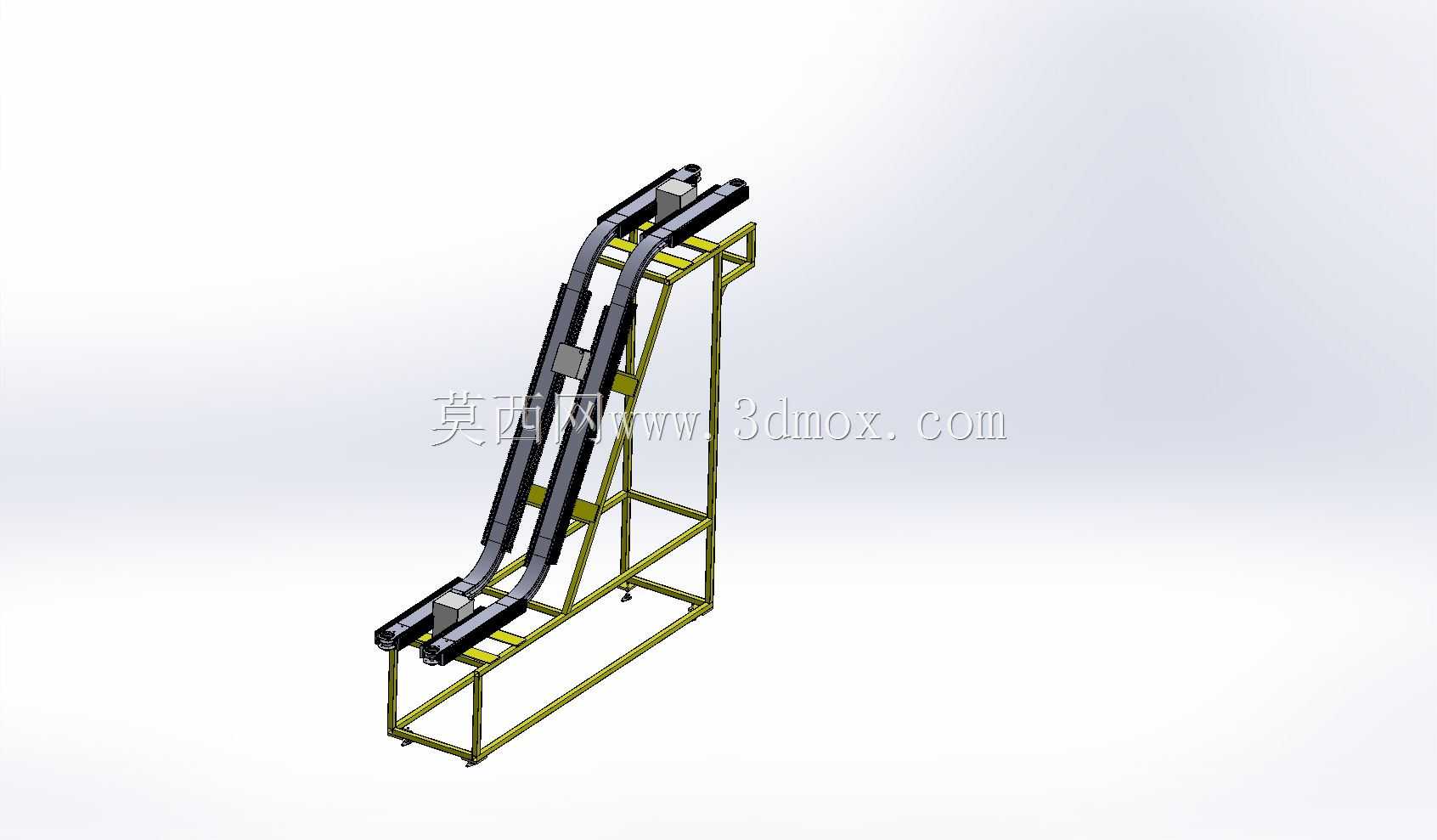

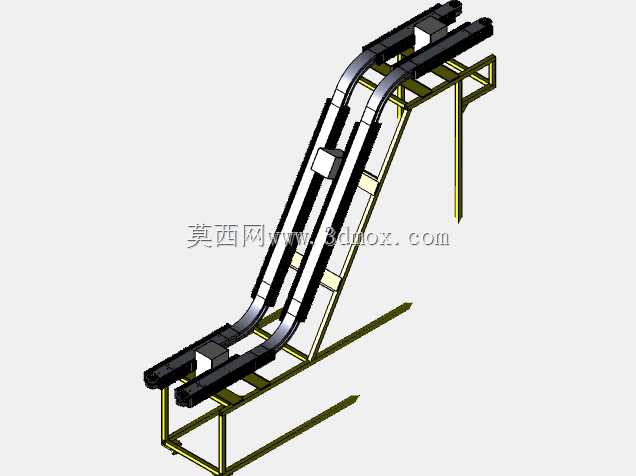

　　从结构设计逻辑来看，整套设备采用方管焊接的一体式倾斜机架作为承载基础，机架的倾斜角度可以根据现场的高度差需求在30度到60度区间内调整适配，机架底部设置可调脚杯，能够抵消地面不平整带来的安装误差，不需要额外做预埋基础就能快速部署。夹持执行部分采用双侧同步带或者输送链配套柔性夹爪块的结构，两侧的夹爪块间距可以通过侧边的调节丝杆进行调整，适配不同宽度尺寸的物料，夹爪块表面贴附防滑柔性材质，既能够提供足够的夹持摩擦力，又不会刮伤物料表面。驱动端采用电机配减速器的一体式驱动单元，安装在机架的上端位置，通过传动轴同步驱动两侧的夹持输送链，保证两侧线速度完全一致，避免出现物料被夹偏、卡滞的问题。设备的进料端设置在低位水平段，来料可以直接对接平面皮带线或者振动盘出料口，物料进入夹持段后会被两侧夹爪自动对中夹紧，沿着倾斜轨道向上输送，到达高位出料端后两侧夹爪自动分开，物料依靠自身重力滑落到出料导槽内，直接进入下一道工序，全程不需要额外的人工干预或者辅助推送机构。从安装边界来看，这套输送结构的水平投影长度可以根据提升高度灵活调整，机架宽度根据夹持物料的最大宽度设计，常规适配50-200mm宽度范围的盒装、块状物料，设备两侧预留有足够的维护空间，驱动端的张紧机构采用外置式设计，日常维护时不需要拆解机架主体就能完成链条张紧、夹爪块更换的操作。

　　在实际产线应用中，这类夹爪输送机经常用在零食袋装产品的爬坡提升、小型电子变压器的工序间转运、盒装药品的包装线连线场景，相比普通爬坡皮带机，它的输送角度更大，能够在更小的水平占地空间内实现更大的高度提升，有效节省车间的占地空间；相比传统的斗式提升机，它不存在料斗残留物料的问题，换产清理时只需要擦拭夹爪表面即可，特别适合多品种小批量的生产场景。设计过程中需要重点关注两侧夹持链的同步精度，如果两侧线速度存在偏差，会导致物料在输送过程中发生偏转，严重时会出现卡料的问题，因此驱动端的同步传动轴需要采用刚性连接，避免采用单侧驱动再通过链条传递动力的结构，防止长期运行后出现链条磨损拉长导致的不同步问题。

　　另外夹爪的加持力需要根据物料重量进行调整，加持力过大会夹坏软质物料，加持力过小则会在爬坡段出现物料滑落的问题，设计时可以在夹爪块的安装座上设置弹性缓冲结构，让夹爪块有一定的浮动量，既能适配一定尺寸范围内的物料，又能保持稳定的加持力。机架的焊接过程中需要保证两侧安装导轨的平行度，全程平行度误差控制在1mm以内，避免输送链运行过程中出现卡滞、异响的问题，导轨采用耐磨型材制作，长期运行磨损后可以单独更换，不需要整体更换机架。设备的整体外形没有突出的尖锐棱角，所有传动部件都设置有透明防护罩，既能够观察运行状态，又能避免操作人员误触传动部件造成安全隐患，防护罩采用快拆结构，日常检修时不需要工具就能快速拆卸。
