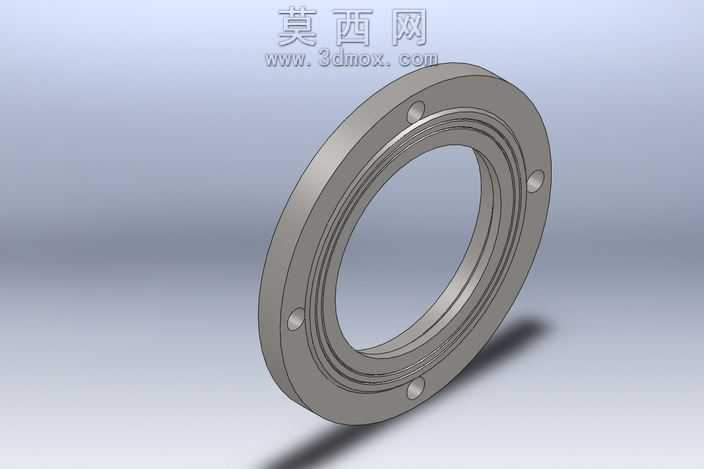

工业传动用联轴节法兰零件三维设计

本联轴节法兰三维模型采用SolidWorks软件进行参数化建模，建模过程严格遵循机械零件设计规范，以回转体特征为基础构建整体轮廓。首先通过旋转凸台命令生成法兰的盘状基体，精准控制法兰的整体外径、内孔通径以及轴向厚度尺寸，保证基体的同轴度公差符合传动连接件的装配要求。在法兰盘的周向位置，通过圆周阵列命令均匀布置四个定位小孔，孔位的分度圆直径、孔径尺寸经过严谨计算，确保安装时能够与联轴节的对应定位销精准配合，实现传动过程中的周向定位，避免连接错位。法兰内孔侧壁设计有多道环形密封槽结构，建模时通过旋转切除命令生成槽体，槽的宽度、深度以及槽间间距均参考密封件的标准尺寸设定，可适配对应规格的密封圈，保障联轴节连接部位的密封性能，防止传动工况下润滑油泄漏或是外界粉尘杂质进入连接腔室。法兰的端面做了平整化处理，建模时保证两端面的平行度公差，确保装配时与对接零件的端面能够完全贴合，提升连接的刚性与稳定性。材质方面为模型赋予了优质碳素结构钢的材质属性，渲染时调整金属材质的粗糙度、反射率参数，还原钢制零件经机加工后的哑光金属质感，同时添加柔和的环境光影效果，清晰展现法兰各部位的结构细节，包括环形槽的轮廓、定位孔的边缘倒角以及法兰外圆的过渡圆角。设计过程中充分考虑零件的加工工艺性，所有锐边位置均添加了合理的工艺倒角，既可以去除加工毛刺，也能避免装配时划伤操作人员或是损坏对接零件的密封面。整体模型结构完整，尺寸标注逻辑清晰，各特征之间的父子关系合理，可直接用于后续的工程图生成、虚拟装配验证以及数控加工编程，能够为联轴节组件的整体设计提供精准的零件参考，适配中小功率传动系统中轴与轴之间的刚性连接需求，保障扭矩传递的稳定性与可靠性。
