电路板载式USB蜂鸣器结构设计

这款板载式USB蜂鸣器的结构设计，完全围绕嵌入式电子设备的本地声光提示需求展开，在小型化控制终端、桌面检测设备、USB外设类产品中应用十分广泛。日常做设备结构布局时，这类蜂鸣器往往是人机交互环节的核心声学部件，不需要外接独立功放电路，直接通过USB总线取电即可触发工作，省去了额外布设供电线路的麻烦，对于紧凑空间内的PCB堆叠设计十分友好。

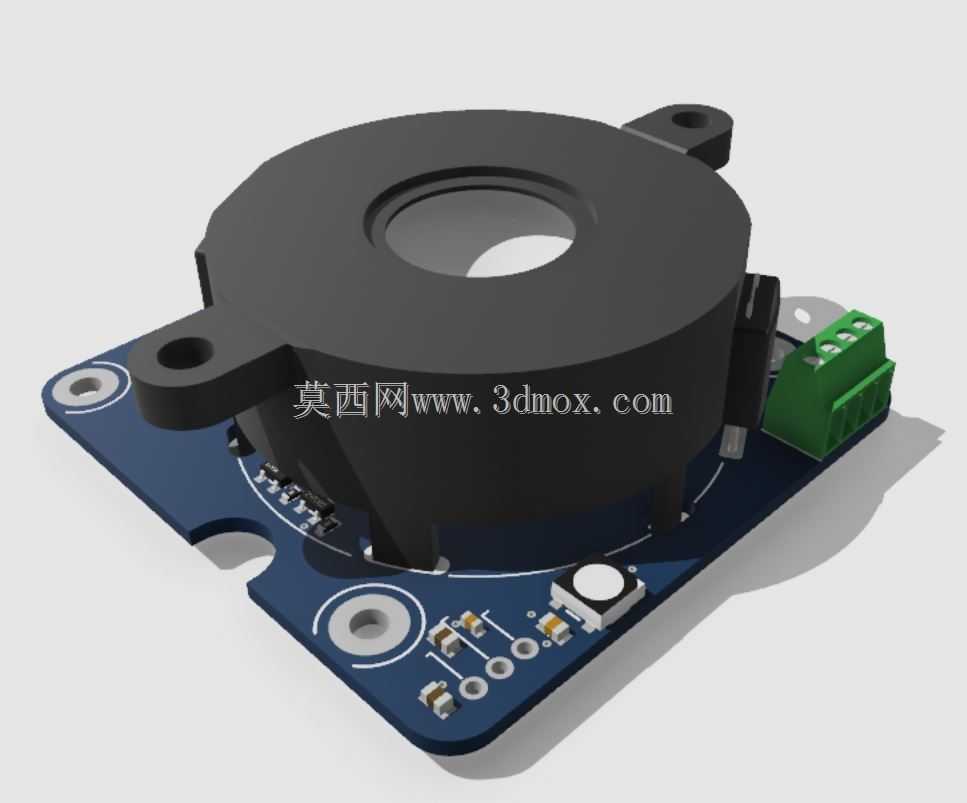

从实际安装边界来看，这款蜂鸣器采用PCB直插加定位耳固定的组合方式，发声主体为圆形腔体结构，腔体侧壁延伸出两个带安装孔的定位支耳，支耳上的通孔孔径适配M2规格的固定螺丝，安装时可以先将引脚插入PCB对应焊盘完成预定位，再通过螺丝将支耳锁附在PCB的预留安装位上，避免设备运输或长期震动过程中蜂鸣器出现引脚脱焊、腔体移位的问题。发声腔体的中心位置开设圆形出声孔，孔位边缘做了微小的倒角处理，既可以避免注塑生产时出现毛边影响出声效率，也能减少尖锐边角在装配过程中划伤操作人员的风险。腔体下方的引脚排布严格遵循常规直插电子元件的间距标准，不需要在PCB上做特殊的异形焊盘设计，兼容常规波峰焊与手工焊接工艺，生产端的适配成本很低。

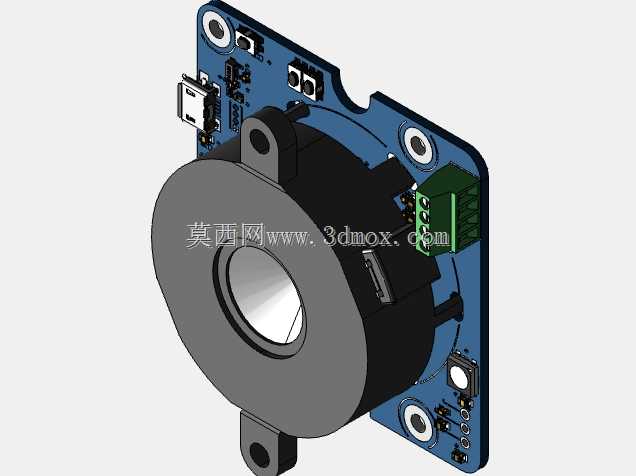

配套的驱动PCB部分做了沉金工艺处理，板边预留的绿色接线端子可以兼容外部触发信号输入，不需要依赖USB的控制引脚也能实现蜂鸣器的触发鸣叫，适配不同的控制逻辑需求。PCB上除了蜂鸣器主体的安装位，还预留了贴片电阻、电容、状态指示灯的焊装位置，实际应用时可以根据触发电压的需求搭配对应的限流、滤波元件，避免USB端口电压波动时出现蜂鸣器音色失真、误触发的问题。板上的两个金属化定位孔分别布置在PCB的对角位置，和蜂鸣器支耳的安装孔形成三角形固定结构，整个组件安装到设备壳体内部时，三个固定点可以有效分散震动应力，避免蜂鸣器工作时的谐振传导到设备外壳上产生多余的杂音。

设计过程中重点考量了发声腔体的容积与出声方向的匹配，腔体高度控制在不超过USB接口金属外壳的高度范围内，当整个组件安装到带USB公头的外设板卡上时，蜂鸣器的最高点不会超出USB插头的金属屏蔽罩轮廓，收纳或者插拔USB设备时不会出现干涉问题。出声孔的朝向垂直于PCB板面，装配时可以正对设备壳体上预留的出声格栅，减少声波在壳体内部的反射损耗，保证在1米范围内的报警声压级能够达到清晰可辨的程度，不需要额外增设导音结构。腔体与PCB接触的位置做了一圈微小的凸台，装配时凸台可以贴合PCB表面形成相对密闭的后腔，既能够提升低频段的发声效率，也可以避免焊接过程中助焊剂蒸汽进入腔体内部，污染振膜导致发声异常。

从功能特性来看，这款蜂鸣器支持5V USB标准电压直接驱动，内部集成了振荡发声电路，只需要给触发引脚提供对应的电平信号即可发出固定频率的提示音，不需要外部提供PWM信号驱动，对于简单的状态提示场景来说，控制逻辑十分简单，只需要一个普通IO口即可完成控制，不会占用主控芯片的PWM资源。PCB上预留的拨码或者按键焊盘位，可以扩展实现不同鸣叫模式的切换，比如长鸣、间歇鸣响、不同频率提示音的切换，适配设备不同状态的提示需求，比如上电提示、故障报警、操作反馈等不同场景的声学提示需求。

实际选型应用时，需要注意安装位置远离板上的麦克风等收音元件，避免蜂鸣器工作时的声音串入收音回路造成回音干扰，同时安装位要避开PCB上的大功率发热元件，长期高温环境会加速蜂鸣器内部振膜的老化，缩短使用寿命。固定螺丝的锁附扭矩要控制在合理范围内，避免扭矩过大压裂蜂鸣器的塑料腔体，或者导致PCB出现变形翘曲，影响后续的整机组装。出声孔对应的壳体格栅位置要避免粘贴标签或者遮挡，否则会大幅降低声压级，导致提示音不清晰，起不到应有的提示作用。
