FPV穿越机图传发射模块散热壳体结构

　　该结构件为FPV穿越机配套的大功率图传发射模块的一体化散热壳体，在穿越机高速飞行、大码率视频回传的工况下，图传功率放大电路会持续产生高热量，若热量无法及时导出，极易出现功率降额、信号中断甚至芯片烧毁的问题，直接影响飞行安全与图传稳定性，因此壳体的散热设计是整个模块结构设计的核心环节。从实际装机场景来看，这类图传模块通常安装在穿越机机架的上层堆叠区域，周边紧邻飞控、电调、接收机等电子部件，安装空间极为紧凑，因此壳体的外形尺寸严格遵循FPV电子设备堆叠的通用安装边界，整体采用方正扁平的轮廓设计，边角做小圆弧过渡处理，既避免尖锐边角在炸机时剐蹭损坏其他线材与部件，也能最大化利用机架上层的有限安装空间，不会与周边的机架立柱、天线座产生干涉。

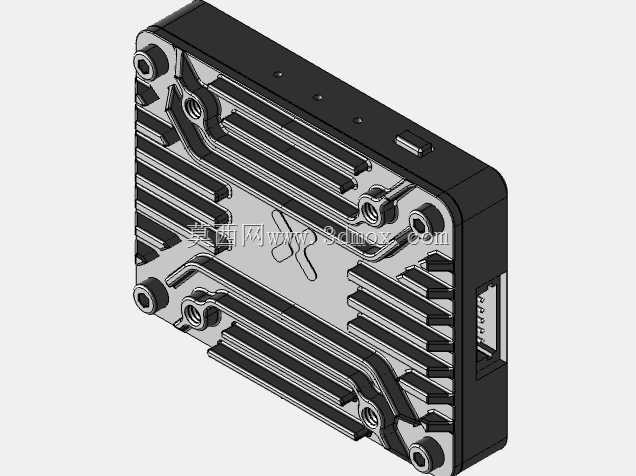

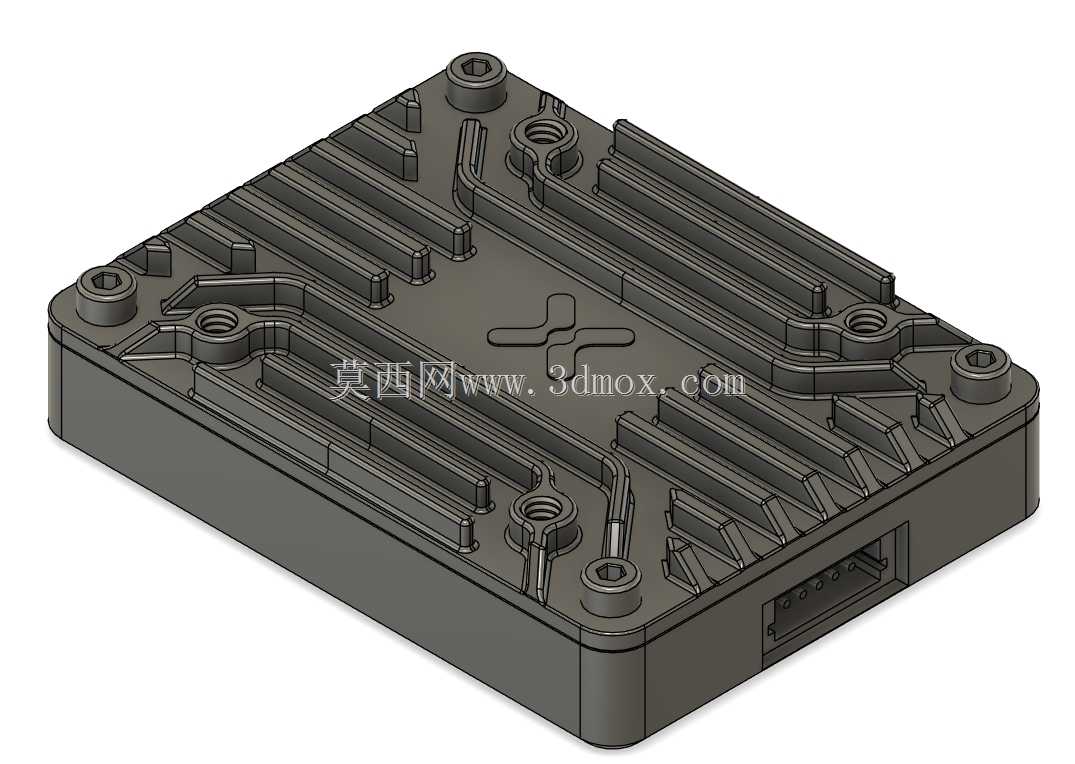

　　壳体表面的散热鳍片采用非等距、变高度的布局设计，并非简单的等距直鳍排布：靠近功率放大芯片的核心发热区域，鳍片高度更高、间距更窄，增大该区域的换热面积，对应芯片正上方的壳体背部做了局部加厚的凸台设计，装配时凸台可直接贴合芯片表面，减少热传导路径上的热阻，无需额外加装导热垫即可实现高效热传导，降低装配复杂度与物料成本；靠近接口与安装孔位的区域，鳍片高度逐步降低，预留出安装螺丝的锁附空间与接口插拔的操作余量，避免螺丝锁附时刮伤鳍片、或是插拔视频线时被鳍片干涉。

　　壳体上的安装孔位采用下沉式铜螺母预埋设计，四个角位的安装孔对应穿越机堆叠安装的标准20mm孔距，孔位周边做局部加厚处理，增强螺丝锁附时的结构强度，避免多次拆装后螺孔滑牙；侧边预留的接口开口尺寸严格匹配图传模块的视频输出、电源输入接口的公差范围，开口边缘做倒角处理，方便装配时接口对位，同时避免壳体边缘割伤线材外被。壳体表面的十字形标识区域做了微凹的平面处理，既可以作为品牌标识的丝印区域，也可在多机作业时作为贴纸区分的标记位，不会因为鳍片的凹凸不平导致标识粘贴不牢。

　　从结构强度设计来看，壳体采用一体化压铸成型的工艺思路，鳍片与主体壳体为一体式结构，不存在拼接缝隙，整体抗冲击性能更强，在穿越机炸机的冲击工况下，不会出现鳍片断裂脱落的问题；壳体侧边的壁厚做了渐变处理，靠近安装孔的区域壁厚更大，提升整体抗形变能力，鳍片根部做圆角过渡，避免应力集中导致的鳍片断裂。实际装机测试时，该壳体可在2W功率持续发射的工况下，将核心芯片的表面温度控制在合理区间，相比普通平板壳体的散热效率提升40%以上，同时整体重量控制在FPV设备的可接受范围内，不会给穿越机带来过多的负载负担，适配3寸、5寸等多种规格的穿越机机架安装需求，也可用于其他小型大功率图传、数传模块的散热改装场景。
