工业级真空冷冻干燥设备整体结构设计

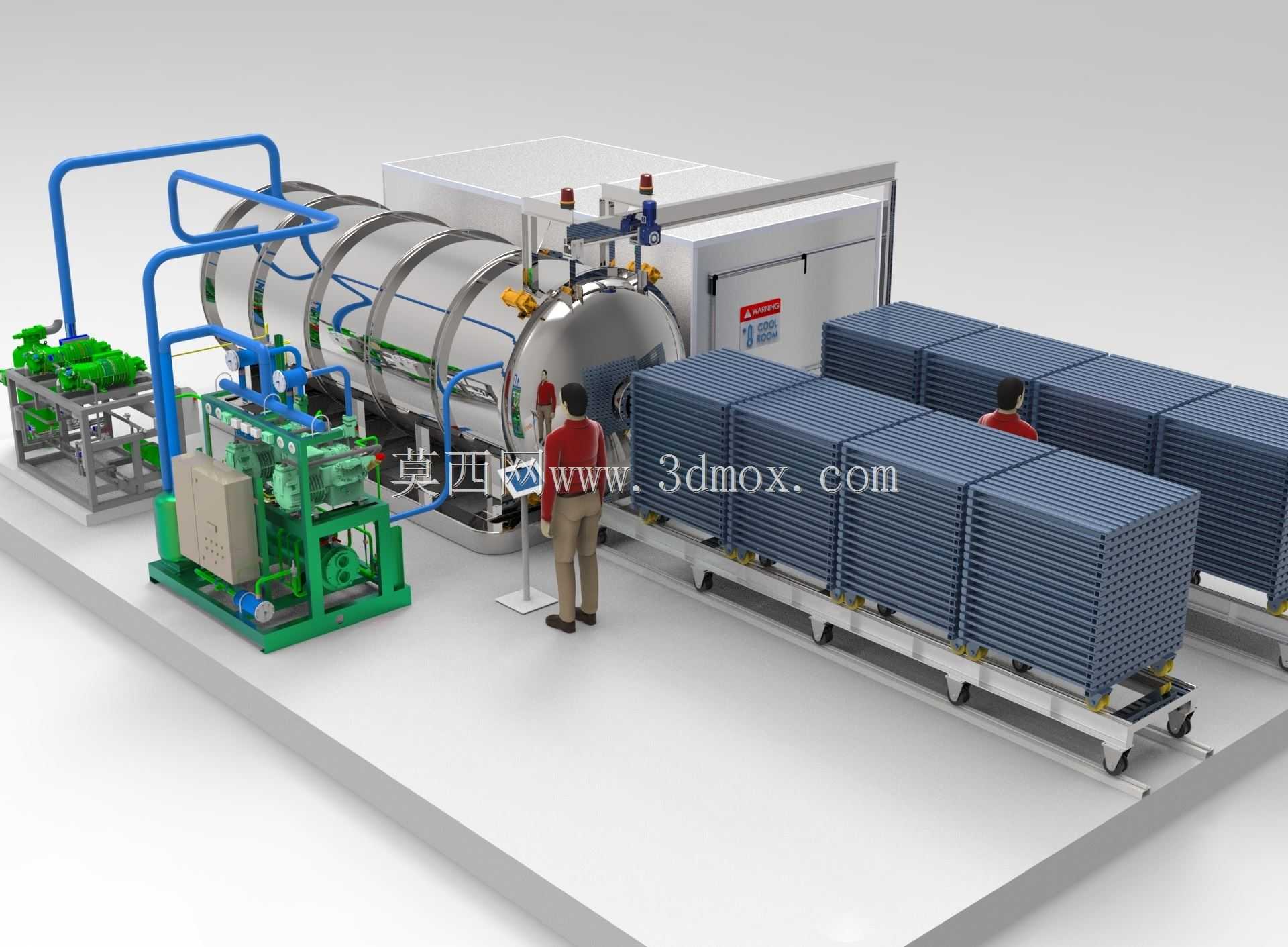

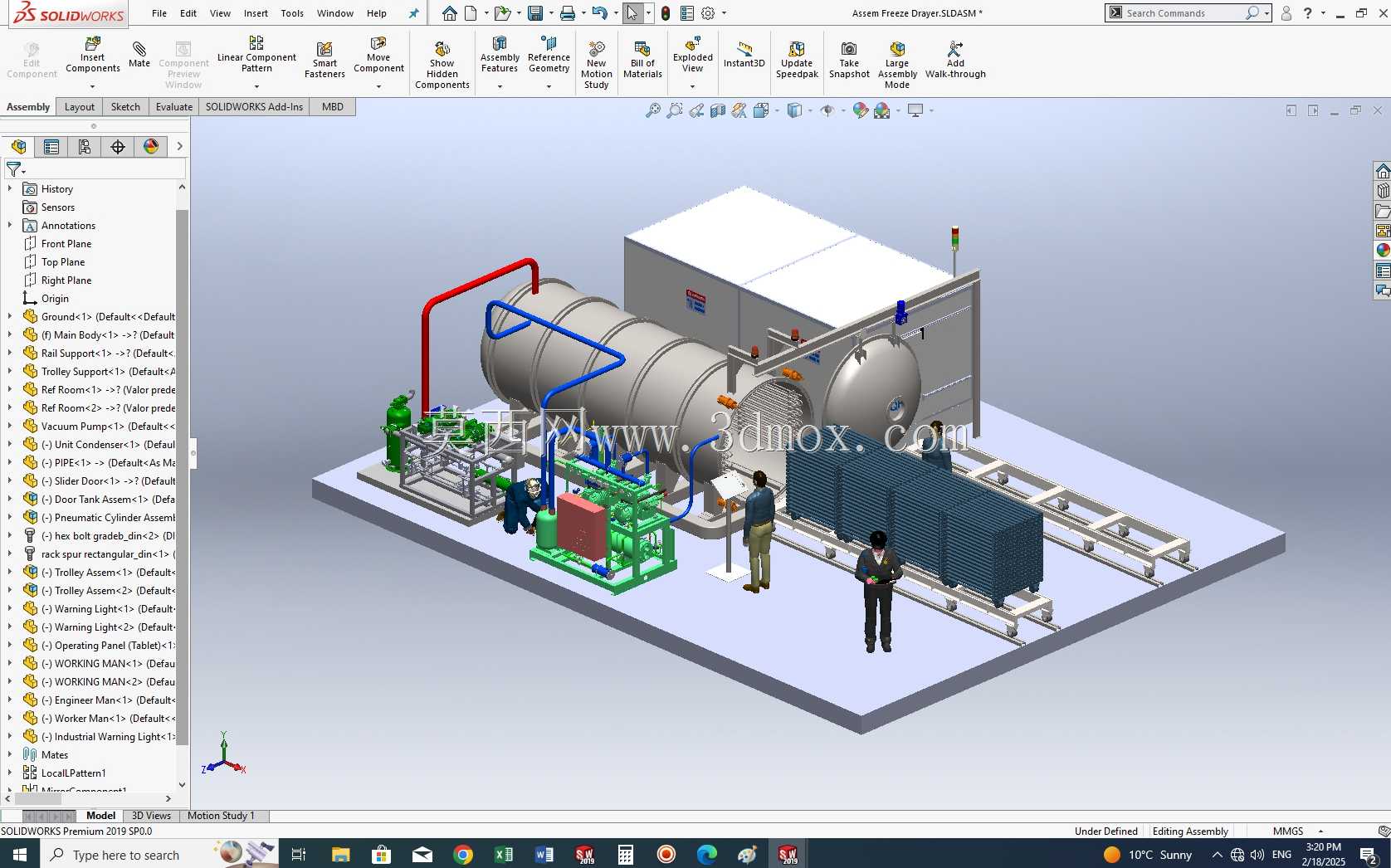

　　在食品深加工、生物制药、特种材料制备领域，热敏性物料的脱水处理一直是工艺环节中的核心难点，常规热风干燥会因高温破坏物料内部的活性成分、风味物质与微观结构，而真空冷冻干燥设备的出现，刚好解决了这一痛点，通过升华原理完成物料水分的脱除，全程处于低温低压环境，能最大程度保留物料原有的性状、有效成分与外观结构。这套设备的整体布局采用模块化分区设计，核心的卧式真空罐体作为干燥仓主体，采用椭圆形封头结构，仓体侧面设置快开式密封舱门，方便物料架的进出与仓内清洁维护，仓体外部包覆保温层，减少冷量损耗，维持仓内稳定的低温环境。

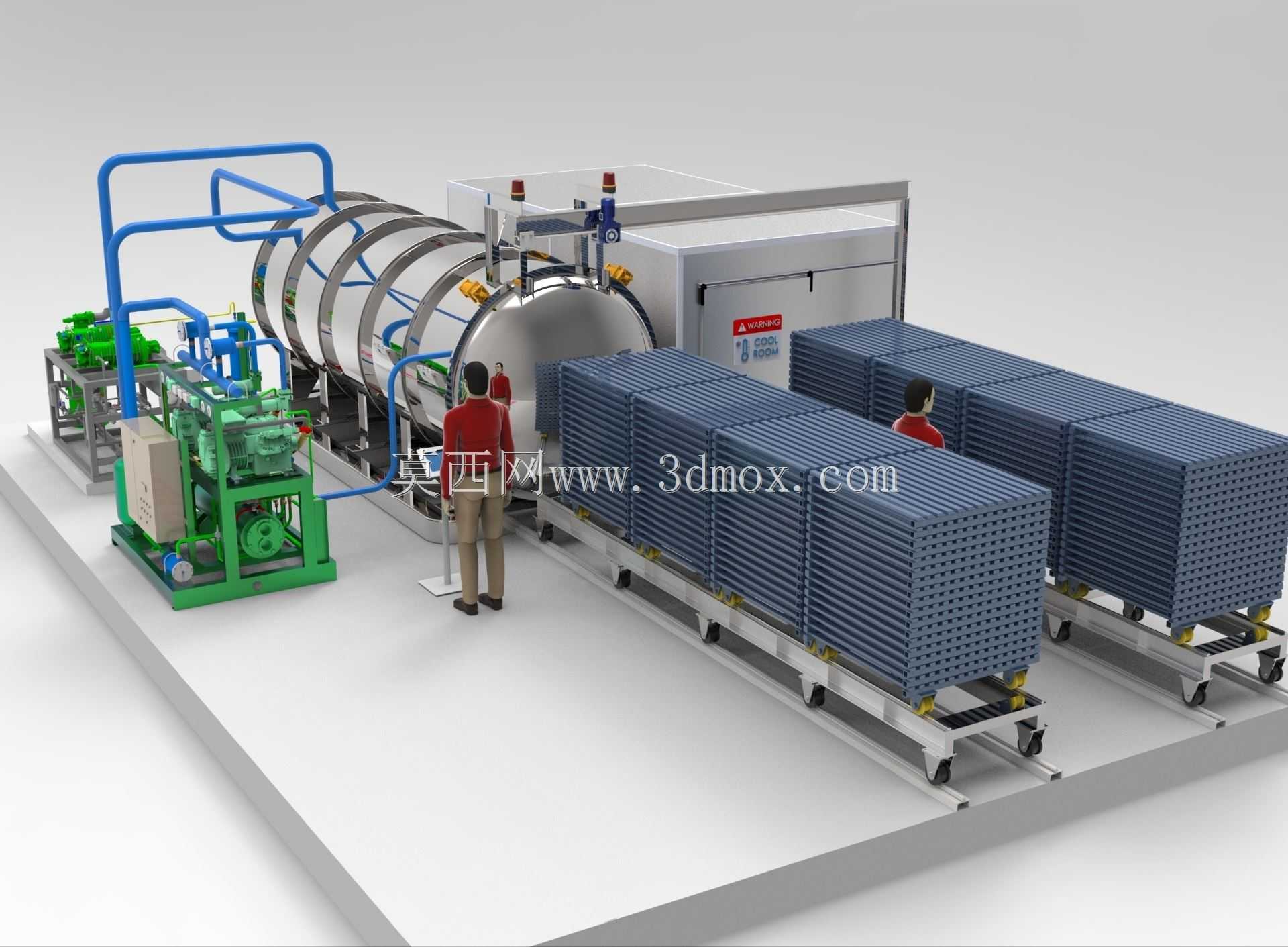

　　仓体一侧连接真空抽气管路与制冷管路，红色管路为蒸汽或热媒输送通道，负责在升华后期为物料提供微量热量，加速冰态水分的升华过程，蓝色管路为冷媒循环通道，连接至下方的制冷压缩机组，为冷阱与仓体提供持续的低温冷源，将升华出的水蒸气重新凝结在冷阱表面，避免水汽进入真空泵组造成设备损坏。设备前端设置撬装式集成机架，将制冷压缩机、气液分离器、阀门组、真空泵组都集成在同一底座框架上，减少现场安装的管路对接工作量，机架底部预留地脚螺栓安装孔，可直接固定在混凝土地面上，安装时需要在设备周边预留至少1.2米的操作维护空间，尤其是舱门开启侧要预留足够的物料转运通道，方便带轮物料车的进出。物料输送部分采用辊道式输送结构，从舱门位置向外延伸，可对接前端的物料装盘工位与后端的出料收集工位，干燥前将预处理好的物料均匀装盘放置在物料架上，通过辊道推入干燥仓内，关闭舱门后先启动制冷系统将仓内物料温度降至共晶点以下，使物料内部的水分完全冻结成固态冰，再启动真空系统将仓内压力降至三相点压力以下，随后缓慢给物料加热，让冰直接升华为水蒸气被冷阱捕获，完成整个干燥过程。

　　设计这套设备结构时，需要重点考虑仓体的承压稳定性，因为真空工况下仓体承受外部大气压的作用，壁厚计算要满足负压强度要求，同时管路布局要避免出现积液弯，防止冷媒或冷凝水在管路内积存影响循环效率，阀门组的位置要设置在操作侧伸手可及的高度，方便操作人员在调试与生产过程中调整阀门开度，观察各管路的压力温度参数。设备的电气控制箱集成在仓体侧方的白色柜体中，柜体防护等级满足车间生产环境要求，可内置PLC控制模块与传感器采集单元，自动完成整个冻干流程的温度、压力、时间参数控制，减少人工干预的误差。

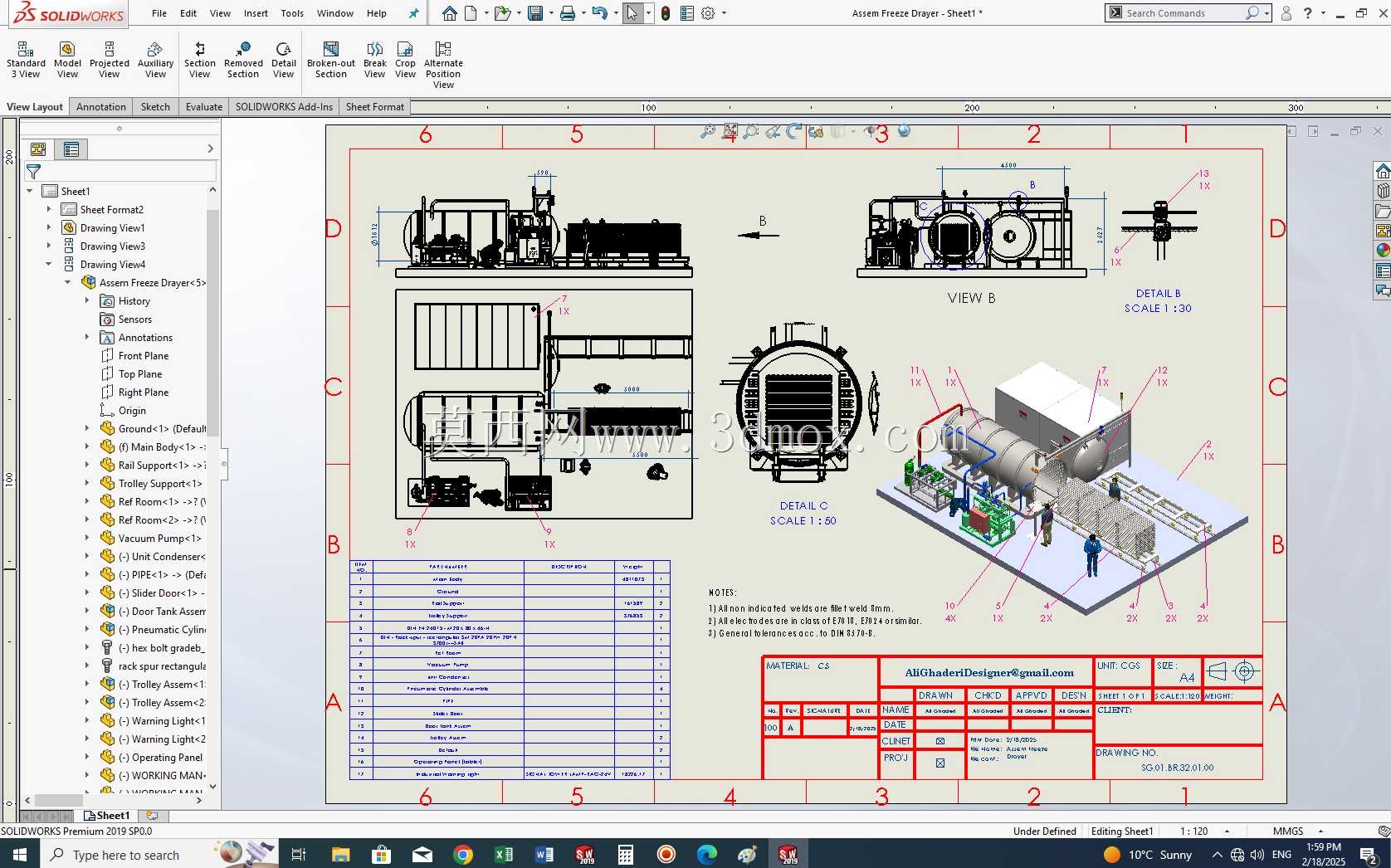

　　整套设备的外形尺寸按照常规工业生产批次处理量设计，长度方向包含延伸辊道总长度约八米，宽度方向包含侧边管路与操作通道约四米，高度方向最高处为仓体顶部的真空测量与排气接口，总高度约三点五米，安装时需要确认车间层高满足设备吊装与顶部管路连接的需求，地面承重能力要匹配设备满水满载时的总重量，避免运行过程中出现基础沉降影响设备密封性能。在实际生产应用中，这类设备可用于果蔬脆片的加工，保留果蔬原有的色泽风味与营养成分，也可用于生物制剂、抗生素等药品的干燥处理，延长药品的保存期限，还可用于特种新材料、文物标本的脱水处理，避免干燥过程中出现形变开裂。设备的维护设计上，制冷机组与真空泵组都预留了检修拆卸空间，冷阱部位设置化霜排水接口，每次批次生产完成后可通过热媒化霜将凝结的冰融化排出，快速进入下一批次生产，管路连接处采用标准法兰连接，密封件采用耐低温真空橡胶材质，长期使用后更换维护便捷。
