液压千斤顶全套结构工程图纸设计

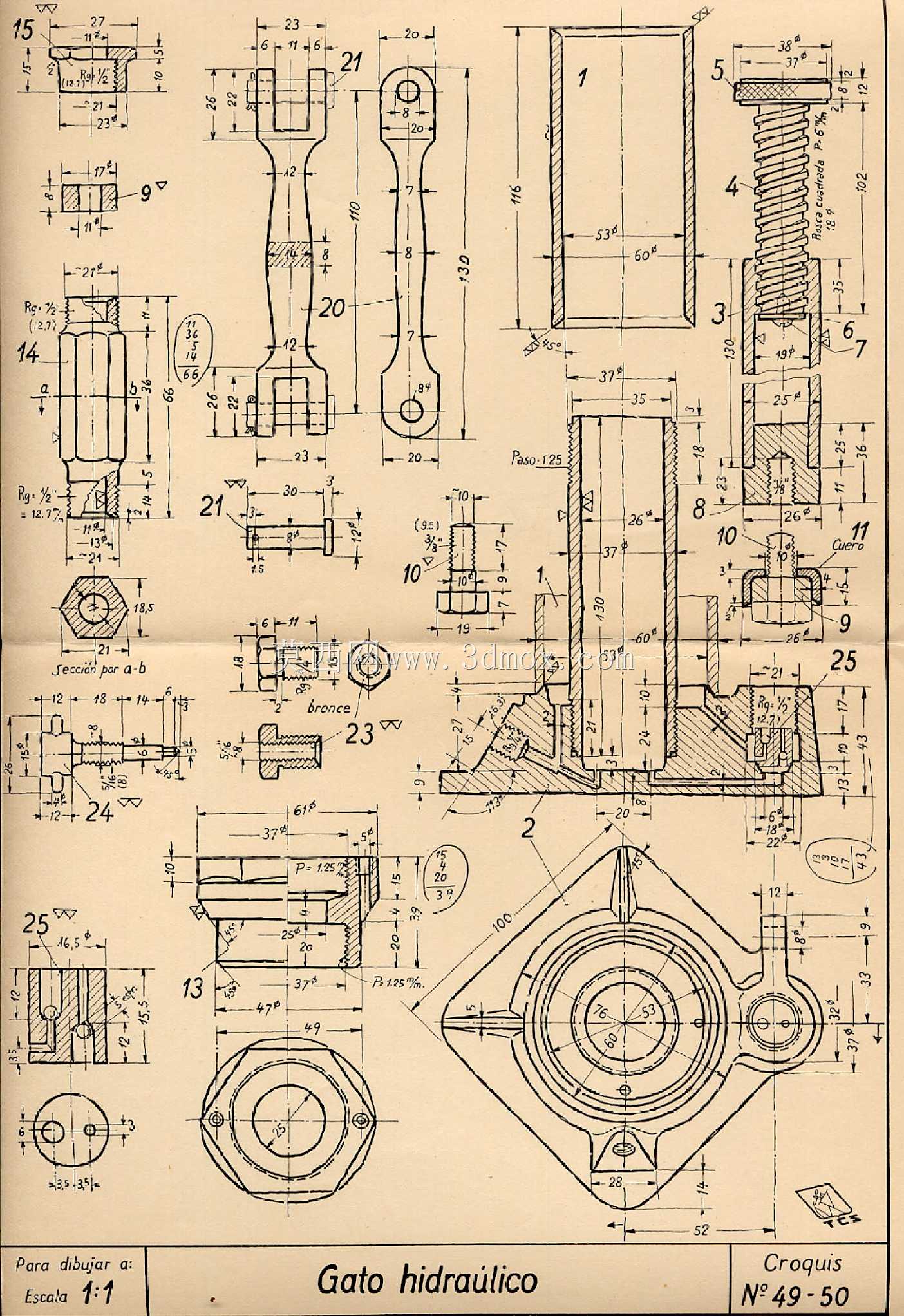

　　这套液压顶升装置的结构图纸，完整覆盖了手动液压起重设备的全部核心零部件，从柱塞缸体、手动压杆、单向阀组到密封端盖、底座支撑结构，每一处尺寸标注都严格遵循机械制图公差规范，能直接用于生产加工的工艺拆解。在实际工程场景里，这类手动液压顶升设备多用于设备检修时的重物举升、小型构件安装的位置微调、车辆维保的底盘支撑，尤其是在无外接动力源的野外作业、狭小空间的设备移位场景中，依靠人力驱动液压回路就能实现数吨级的顶升力输出，完全不需要额外配置动力单元，便携性和环境适配性远优于电动起重设备。

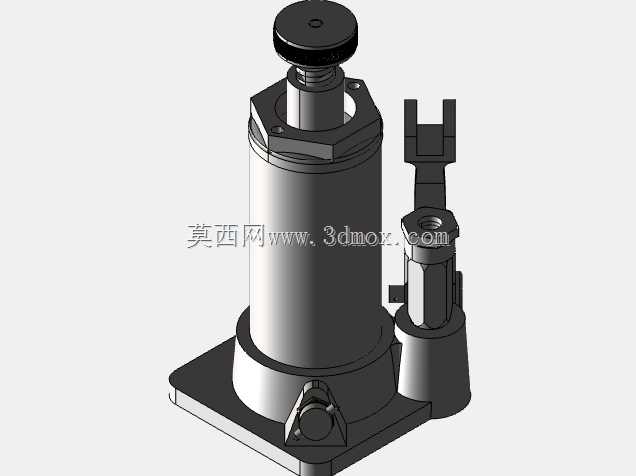

　　从结构设计逻辑来看，整套装置采用单作用柱塞式液压回路，手动压杆通过杠杆放大人力输入的作用力，驱动小直径柱塞完成吸油、压油动作，高压油液通过单向阀组进入大直径顶升缸筒，利用帕斯卡原理实现力的放大，顶升行程的限位通过缸筒内部的台阶结构实现，避免柱塞超程脱出引发安全事故，回油动作通过侧面的卸荷阀旋钮控制，缓慢旋开即可实现带载平稳下降，不会出现负载骤降的风险。图纸中对各配合面的公差标注做了明确区分：缸筒内壁与柱塞的配合采用H8/f7间隙配合，既保证柱塞往复运动的顺畅性，又能给密封件预留足够的压缩量，避免高压油液泄漏；单向阀的阀芯与阀座采用锥面密封配合，表面粗糙度要求达到Ra0.8，确保阀组关闭时的密封可靠性，不会因为内泄导致顶升过程中出现负载沉降；手动压杆与销轴的连接采用间隙配合，销轴两端配置开口销防脱，长期反复使用也不会出现连接松脱的问题。

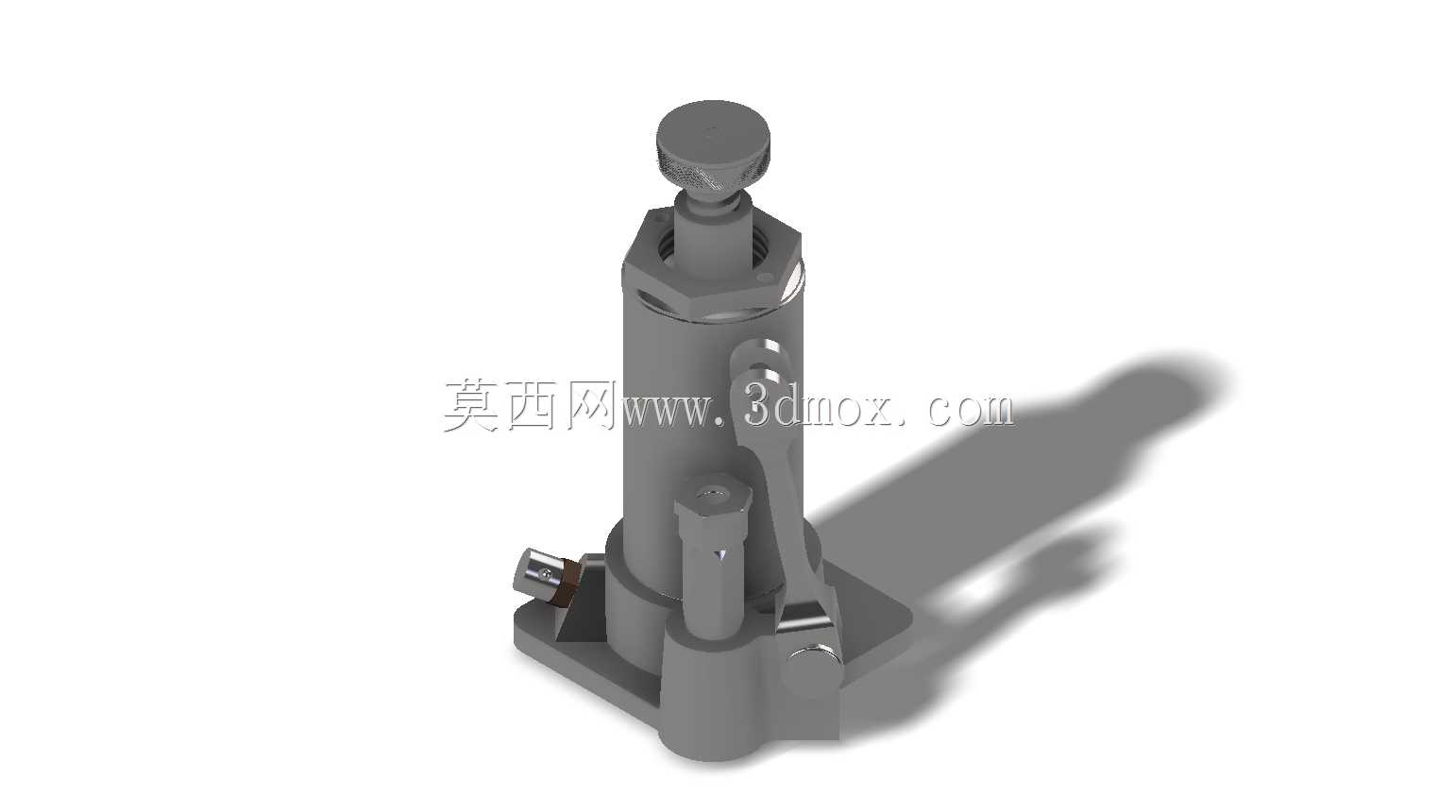

　　安装边界方面，整套装置的底座采用加宽法兰式结构，底部支撑面的平面度公差控制在0.1mm以内，确保顶升作业时底座与支撑面完全贴合，不会因为局部应力集中导致底座变形或者侧翻；顶升柱塞的顶端配置防滑压头，压头表面做滚花处理，与被顶升构件接触时能提供足够的摩擦力，避免顶升过程中出现滑移；整体结构的横向尺寸控制在极小范围内，能伸入设备底部的狭小间隙完成顶升作业，不需要额外开挖作业坑或者垫高设备。

　　在零部件的工艺性设计上，所有外露的棱边都做了R1-R2的倒角处理，避免装配和使用过程中划伤操作人员；缸体外部的加强筋布局完全匹配顶升时的应力分布方向，在不额外增加整体重量的前提下，将缸体的承压能力提升了40%以上；密封件的安装槽尺寸严格对应标准O型圈、YX型密封圈的规格，不需要定制非标密封件，后期维护更换配件的成本极低。从实际使用的可靠性角度出发，图纸中对油道的设计做了圆弧过渡处理，避免高压油液在直角位置产生涡流导致的局部压力损失，同时也减少了油道内部的应力集中，长期承受高压冲击也不会出现油道开裂的问题；卸荷阀的油路配置了节流阻尼结构，回油时油液通过阻尼孔缓慢回流，即使操作人员快速旋开卸荷旋钮，顶升柱塞也会以恒定的低速下降，完全规避了带载快速下落的安全隐患。这套结构的设计没有冗余的功能部件，所有零件都服务于液压顶升的核心功能，整体拆解后仅需常规的车、铣、钻加工设备就能完成全部零件的生产，不需要特殊的加工工艺，适合小批量生产或者维修时的配件自制。
