带集成储液盆的rvs7 gucum水环式真空机组

在化工溶剂回收、食品真空脱气、制药真空干燥、轻工包装抽真空这类需要稳定粗真空工况的生产场景里，一体式带储液盆的水环真空机组一直是车间里的常用配置，这套rvs7 gucum结构的真空设备，就是针对这类连续作业场景做的集成化设计，省去了现场单独配气液分离储槽的管路对接麻烦，安装时只需要对接进气口、排气口、补水管路和电源就能投入使用，对中小产能的生产线适配性很强。

从实际功能来看，这套设备的核心作用是通过泵腔内部的水环形成密闭容积变化，持续抽取密闭系统内的气体，最终形成稳定的负压环境，底部集成的储液盆一方面承担工作液的存储、气液分离作用，避免带液气体直接排出造成工作液损耗或者现场污染，另一方面也预留了足够的工作液冷却容积，长时间连续运行时能延缓工作液温升，维持真空度的稳定性，不用额外配置过大的外置换热器就能满足多数常规工况的运行需求。泵体端的两个法兰接口分别对应进气与排气通路，法兰尺寸匹配常规工业管路的通径标准，现场对接时不需要额外做变径处理，接口位置的设计也考虑了管路走向的便利性，水平布置的接口能减少管路弯折带来的阻力损失。

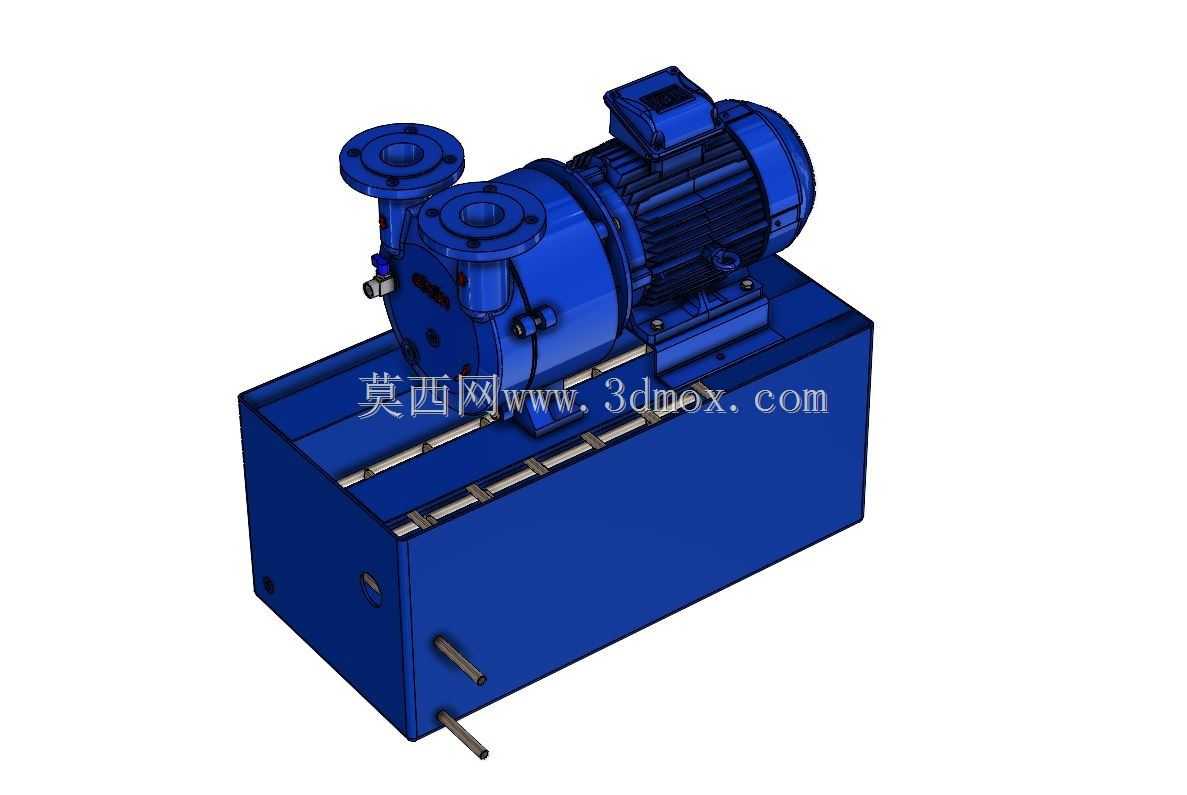

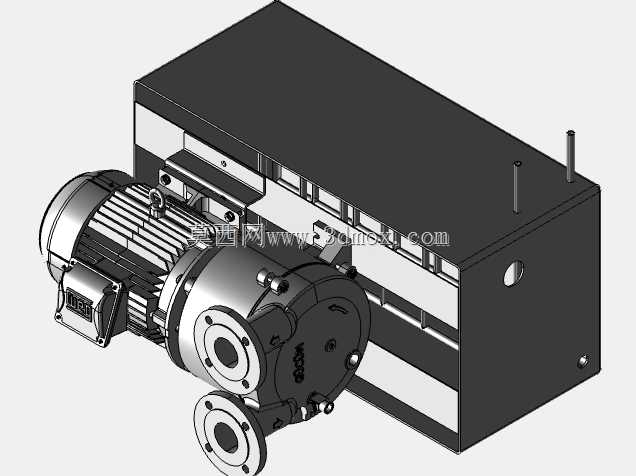

做这套三维结构设计的时候，首先考虑的是安装边界的控制，整体采用卧式集成布局，驱动电机和泵头同轴直连安装在储液盆上方的安装底座上，底座和储液盆顶面采用焊接加筋的结构，既保证电机和泵头的同轴度精度，避免运行时出现振动偏移，也能把整机的占地面积控制在合理范围，不需要做太高的安装基础，地面找平之后就能放置固定。储液盆侧面预留的多个管路接口，分别对应工作液补充、废液排放、液位检测的安装位置，接口高度的设置符合日常操作的人体工程学要求，日常维护时不用俯身到过低位置就能操作阀门。泵头和电机的连接位置做了防护空间预留，后期加装联轴器护罩的时候不会和周边结构产生干涉，储液盆底部的支撑脚预留了地脚螺栓安装孔，能直接和地面基础固定，抵消设备启动和运行时的轻微振动。

从结构细节来看，泵头部分的流道设计做了顺滑过渡处理，能减少气体在泵腔内的流动阻力，提升抽气效率，泵体上的小接口是用来接入工作液补充通路，运行时可以持续补充少量低温工作液，维持泵腔内的液环厚度。电机采用卧式标准安装尺寸，和泵头的同轴度通过底座的加工止口保证，装配时不需要反复调整同轴度，降低现场安装的调试难度。储液盆内部设置了简易的挡板结构，进气带进来的液体碰到挡板之后会直接汇入储液腔，不会被气流裹挟从排气口排出，提升气液分离的效果。整机的外形尺寸充分考虑了标准车间门的通行宽度，整体运输的时候不需要拆分就能直接通过常规工业门洞，进场安装的转运难度很低。

在实际选型适配的时候，这套结构的真空机组适合抽除不含固体颗粒、不溶于工作液的气体，工作液可以根据工况需求换成清水或者对应的工艺溶剂，只要调整储液盆的密封材质就能适配不同的介质特性。安装时需要注意保持整机的水平度，避免储液盆内的工作液液位偏移，影响泵头的液环形成，进气口前建议加装简易的过滤装置，避免大颗粒杂质进入泵腔划伤叶轮和泵体内壁。日常维护时只需要定期检查储液盆内的工作液洁净度，按周期更换工作液，检查联轴器的对中情况，就能维持设备的长期稳定运行，整体结构没有复杂的特殊零部件，后期配件更换的通用性很强，不需要定制特殊规格的备件，能降低生产现场的维护成本。
