手扶式重型开沟作业设备结构设计

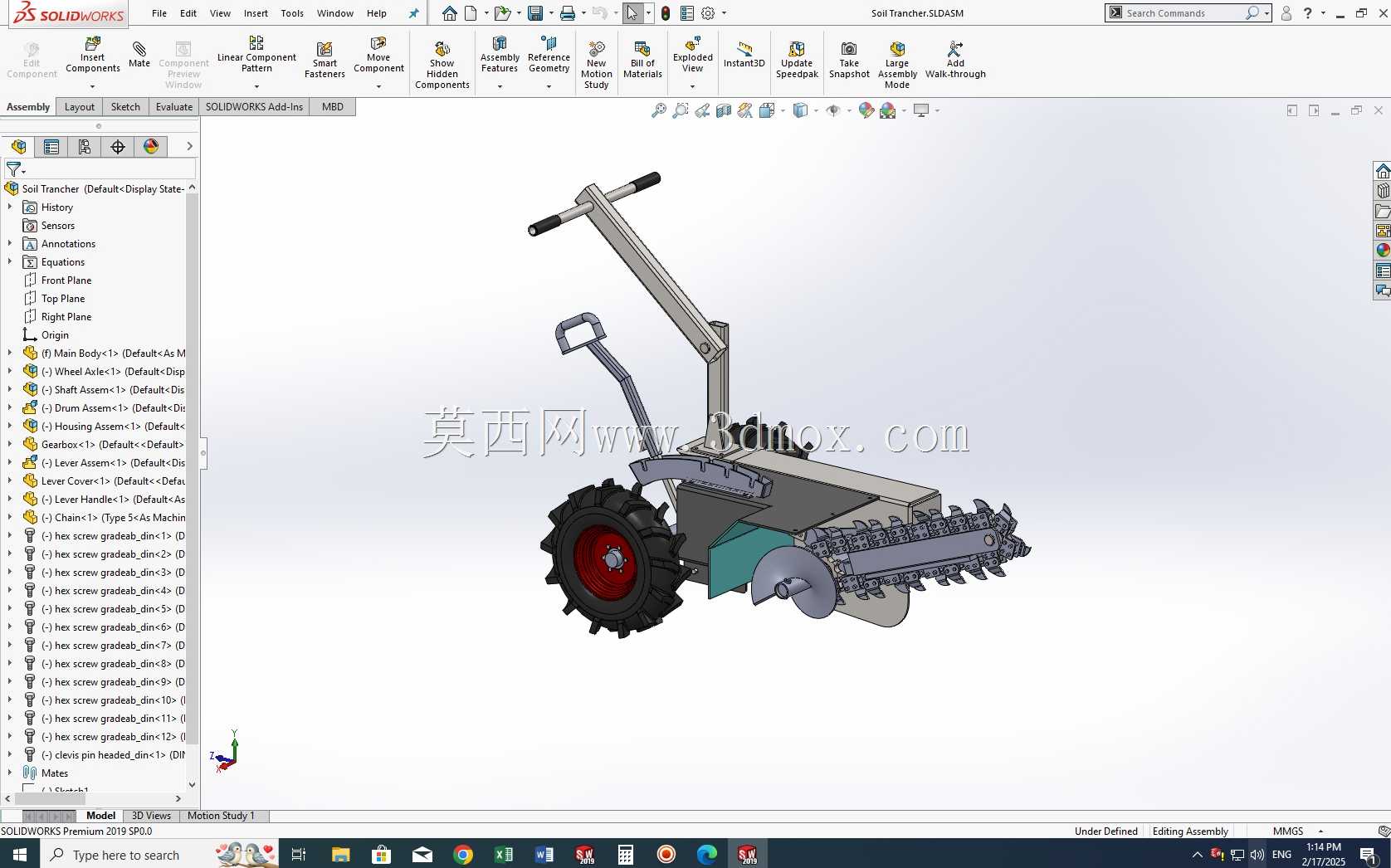

这款手扶式开沟作业设备的三维结构，核心针对复杂地形的沟渠开挖需求做了针对性的结构适配，区别于普通轻型开沟机具，其结构强度冗余设计覆盖了压实土壤、含砾石土层甚至轻度风化岩质地表的作业工况，能在不额外更换核心作业部件的前提下完成多场景沟渠开挖作业。从实际应用场景来看，这类设备可覆盖农田水利灌排沟渠开挖、市政管线埋设浅层开沟、园林景观排水槽施工、山地果园施肥沟开挖等多种作业场景，手扶式的操作结构让设备能进入大型履带式开沟设备无法通行的狭窄作业区域，比如宽度不足两米的田埂间、小区绿化的乔木间隙、山地梯田的窄幅作业面，填补了小型作业空间内重型开沟作业的设备空白。

从功能特性来看，设备前端配置的链式切削开沟部件，切削齿按螺旋线排布在链条上，作业时链条带动切削齿持续铣削土层，相比轮盘式开沟结构，链式结构的开沟深度调节范围更大，沟壁成型平整度更高，不会出现轮盘式结构常见的沟底弧形凸起问题。设备的行走轮采用大直径深齿橡胶轮，轮齿的入土角度经过优化，在湿滑黏重的土壤表面能提供足够的附着力，避免作业时出现打滑丢转的问题，同时轮组的轮距经过匹配计算，作业时行走轮位于待开沟位的单侧，不会碾压已开挖的沟边造成沟壁坍塌。操作扶手的高度设置符合人体工程学站立操作的受力角度，扶手位置设置的离合与油门控制部件，操作人员无需移动站位即可完成作业进给速度、切削转速的调节，扶手与主机架之间设置的减震胶垫，能过滤切削作业时传递到扶手的高频振动，降低长时间操作的疲劳感。

设计思路上，整机采用模块化的结构拆分逻辑，动力单元、传动单元、行走单元、开沟作业单元、操作扶手单元均为独立可拆分模块，日常维护时可单独拆解故障模块进行检修，无需整体拆解设备。动力输出端的传动路径做了最短化设计，从动力输出到开沟链条的传动环节仅设置两组减速齿轮，减少传动过程中的功率损耗，同时齿轮箱的壳体采用加厚铸铁材质，能承受切削硬土层时的冲击载荷，避免壳体开裂。开沟部件的侧边设置的整形挡板，能在切削齿开挖出土层后，将沟壁的松散浮土刮除，保证沟壁的垂直度符合施工要求，挡板的高度可根据开沟深度进行上下调节，适配不同深度的沟渠整形需求。设备前端设置的深度限位滑撬，贴合未开挖的地表滑动，可通过调节滑撬的伸出长度控制开沟深度，避免作业过程中因操作人员推力变化导致沟深起伏过大。

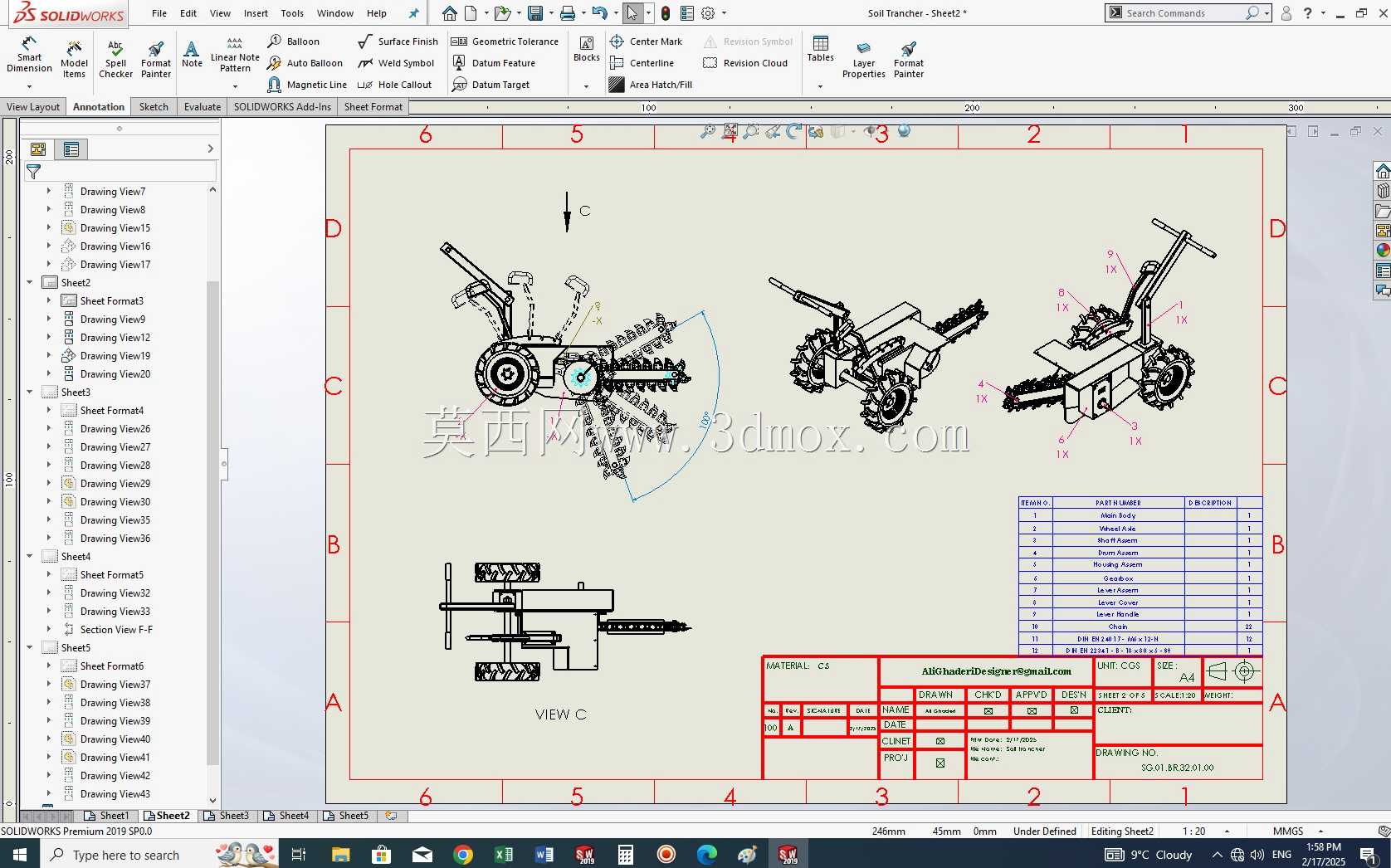

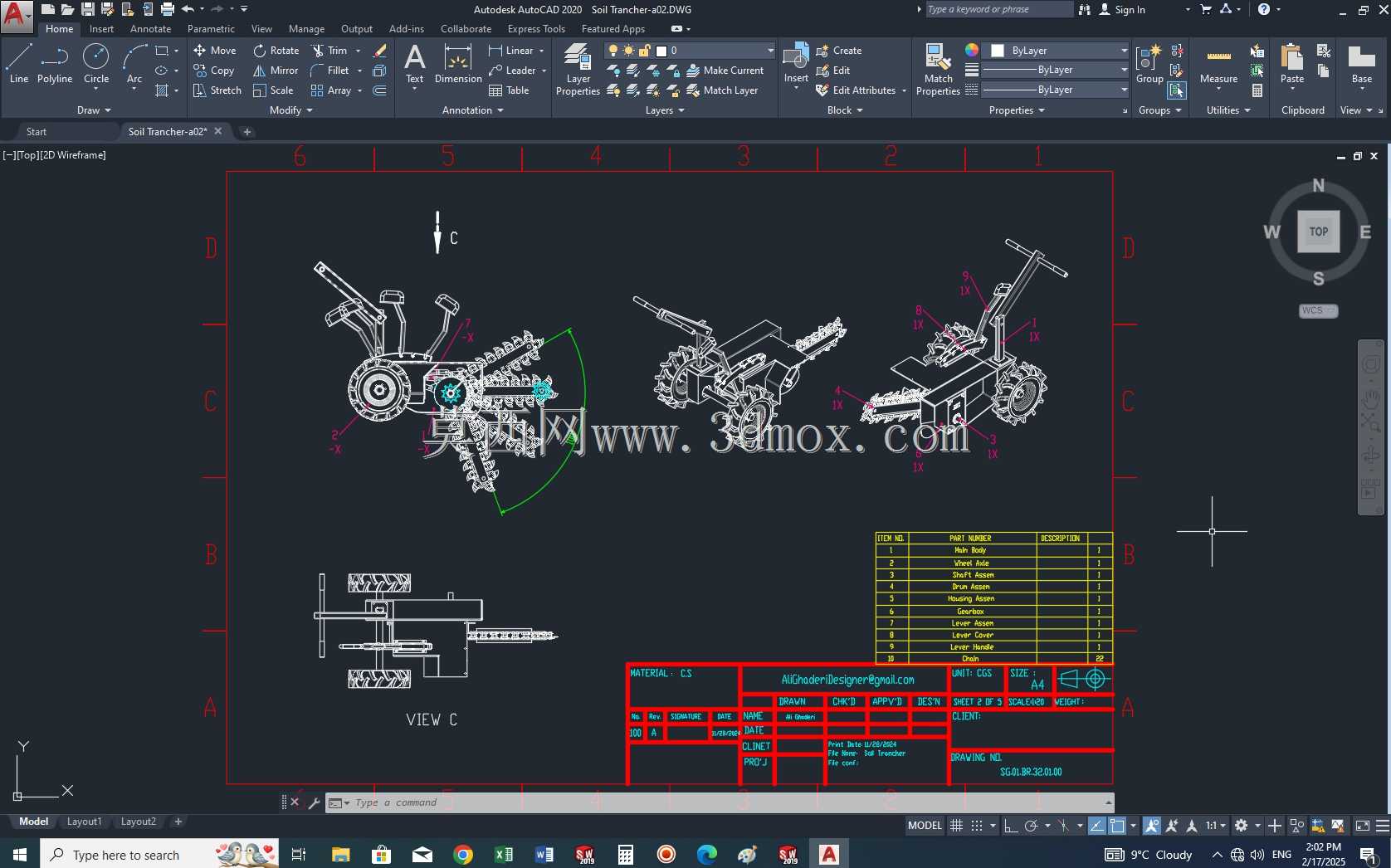

从安装边界与外形尺寸来看，整机的作业宽度控制在0.8米以内，长度不含扶手时为1.2米，扶手折叠后整机高度不足1米，可直接装入普通轻型货车的货箱进行转场运输，无需额外的吊装设备装卸。开沟部件的最大开挖深度可达0.4米，沟宽调节范围在0.1米到0.25米之间，可通过更换不同宽度的切削齿组件和整形挡板实现沟宽调整，满足不同管线埋设、灌排沟渠的宽度要求。设备的重心经过配平设计，满油状态下整机重心位于行走轮轴心的正上方，操作人员仅需施加很小的扶持力即可保持设备的行进平衡，在坡地作业时，重心位置不会出现过度偏移导致设备侧翻。机架的焊接位置均做了加强筋处理，尤其是开沟单元与主机架的连接位置，采用双层钢板焊接固定，能承受切削硬质地层时的反向冲击载荷，避免长期作业后连接位置出现焊缝开裂的问题。传动部件的外侧均设置有密封防护罩，可防止作业时飞溅的泥土、碎石进入传动机构造成部件磨损，同时防护罩采用快拆结构，清理缠绕在传动轴上的杂草、作物秸秆时无需借助专用工具即可快速拆卸。
