林业原木液压夹持作业机械爪结构

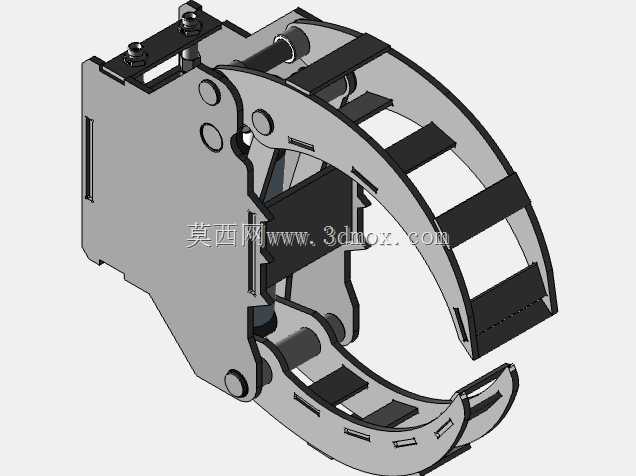

　　这款夹持机构主要面向林业采伐、木材转运场景设计，适配中小型装载机、挖掘机属具改装需求，核心功能是完成圆木、原条的抓取、堆垛、装卸转运作业，相比传统钢丝绳捆扎、人工辅助挂扣的作业模式，能大幅降低林区装卸环节的人工投入，减少原木滚落带来的作业安全隐患。从结构设计来看，整体采用单液压缸驱动的双弧面抱合结构，上半段固定铰接座直接对接属具快换接口，安装孔位按照通用工程机械属具连接尺寸排布，可直接适配多数1-3吨级小型装载设备的前端挂装位，不需要额外改制连接支架。

　　活动夹臂采用分段镂空的弧面结构，这种设计一方面是在保证夹持弧面贴合度的前提下降低整体结构自重，减少前端属具对主机举升载荷的占用，另一方面镂空结构能避免夹持过程中夹带的树皮、泥块在夹臂缝隙内堆积，减少作业后的清理工作量，同时在林区复杂地形作业时，镂空结构不会遮挡操作人员的视线，能更清晰观察到夹爪与原木的对位情况。夹臂内侧的防滑条采用可拆卸式设计，通过沉头螺栓固定在夹臂基体上，磨损后可单独更换，不需要整体更换夹臂结构，降低后期运维成本，防滑条表面做了等距的齿形凸起，在夹持表面带树皮的湿滑原木时，能提供足够的摩擦阻力，避免原木在举升转运过程中出现滑脱。

　　铰接位置全部采用带防尘密封的衬套结构，适配林区多粉尘、多木屑的作业环境，能减少杂质进入铰接转动副造成的异常磨损，延长铰接件的使用寿命。驱动液压缸内嵌在固定座与活动夹臂的连接位，外部有结构筋板做防护，避免作业过程中晃动的原木、枝桠磕碰液压缸缸杆造成密封件损坏。从安装边界来看，整体闭合状态下的横向宽度控制在450mm以内，张开最大开口尺寸可达620mm，可夹持直径范围覆盖120mm到580mm的常规商用原木，完全满足林区间伐材、商品材的常规抓取需求。固定座上的液压油路口采用标准快插接头设计，现场改装时不需要重新加工液压管路接口，直接对接主机的备用液压油路即可完成安装，油路接口位置做了内凹防护，避免挂装过程中磕碰损坏接头。

　　在结构受力设计上，夹臂的受力筋板沿着夹持受力方向排布，在最大开口夹持最重载荷的工况下，夹臂根部的应力集中位置做了圆弧过渡处理，避免长期交变载荷下出现焊缝开裂、结构变形的问题。实际作业过程中，这款夹爪除了抓取原木之外，也可适配钢管、预制水泥桩等规则圆柱状物料的短途转运，通用性较强。夹臂的开合行程通过液压缸的行程做硬限位，不需要额外加装行程开关，靠液压系统的溢流压力即可控制加持力，避免加持力过大造成原木表皮破损或者夹臂结构过载。整体结构没有复杂的传动部件，后期维护只需要定期给铰接位置加注润滑脂、检查防滑条磨损情况即可，对林区作业点的维保条件要求较低，不需要专业的设备维保人员即可完成日常养护作业。
