BA15S接口R5W24V指示灯泡结构设计

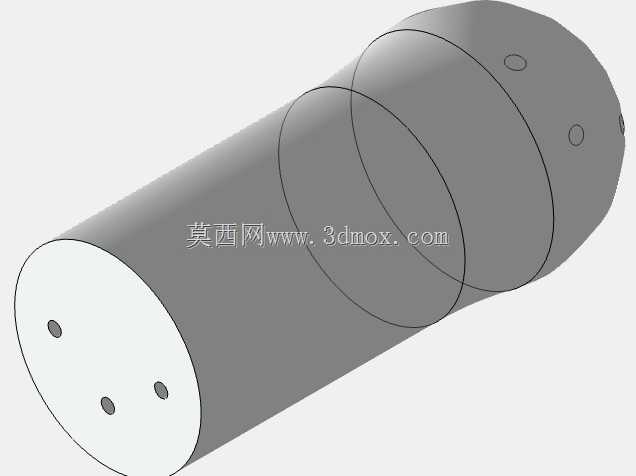

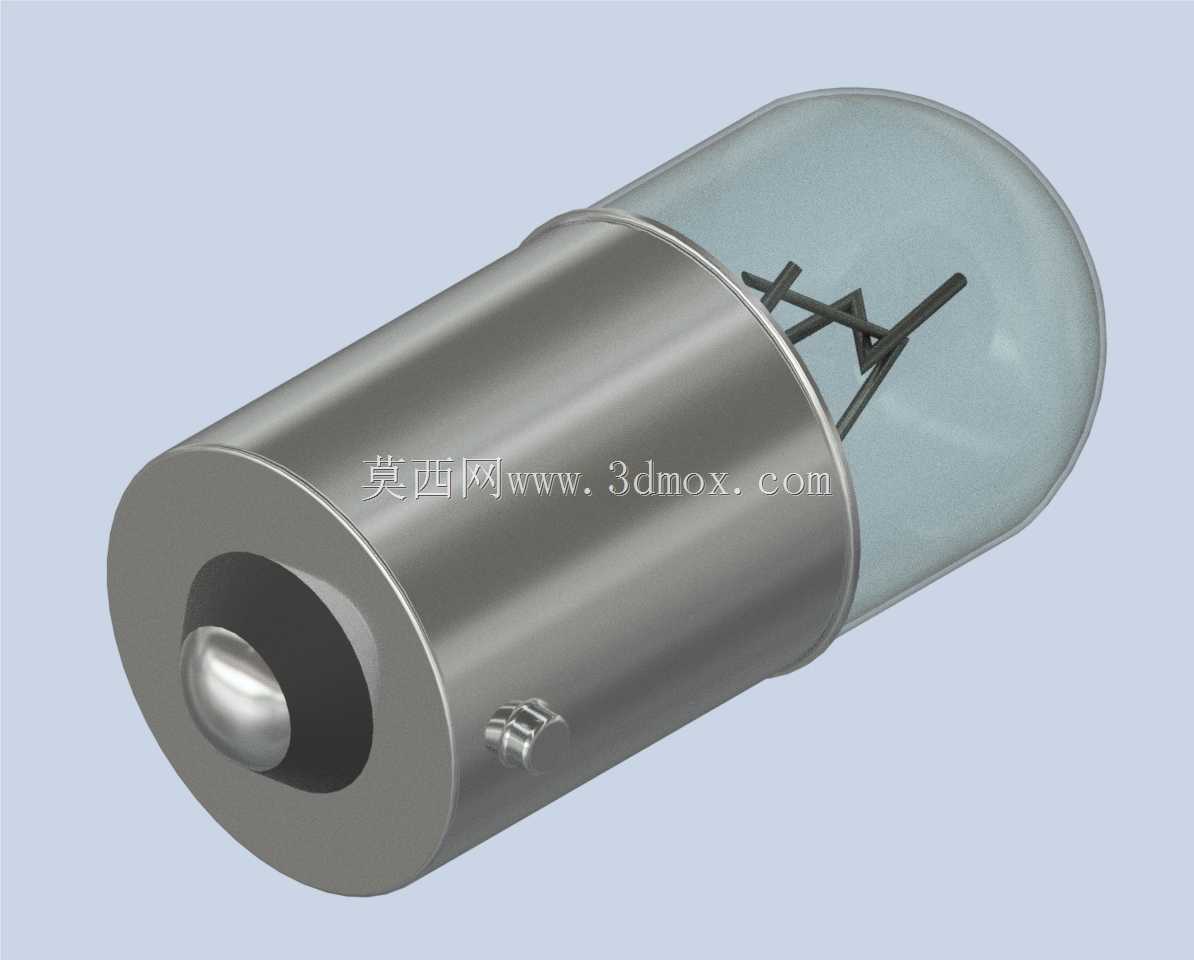

做了十几年的机械结构设计，接触过不少车载、工业设备的照明指示类零部件，这类小功率指示灯泡看似结构简单，实则在安装适配、工况耐受上有不少需要抠细节的地方。先从实际应用场景说起，这款BA15S卡口的24V R5W灯泡，最常见的装车场景是重卡、工程机械设备的侧标志灯、仪表指示灯、车尾示宽灯，还有部分工业控制柜的状态指示位，24V是商用车、工程装备的标准供电电压，5W的功率刚好兼顾指示辨识度和低功耗需求，不会因为长时间点亮造成不必要的电能损耗，也不会因为功率过大导致灯座过热老化。

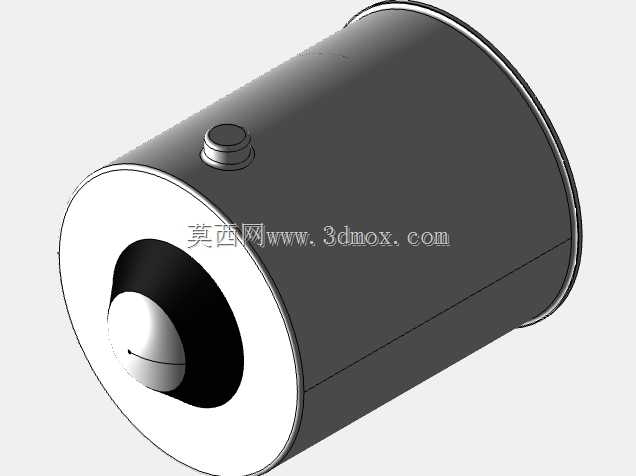

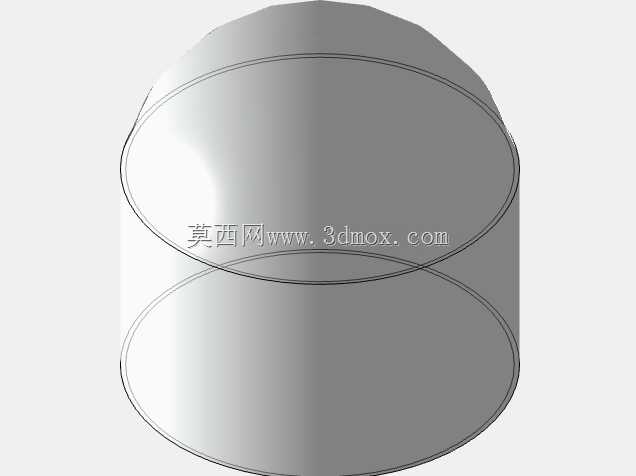

从结构设计思路上拆解，首先是安装接口的边界控制，BA15S是单触点卡口式标准接口，金属灯座部分的外径、卡口定位销的凸起高度、周向位置都严格遵循通用安装规范，设计时特意把金属壳体的圆柱度公差控制在0.05mm以内，卡口销的位置度公差不超过0.1mm，保证装入对应灯座时能顺畅旋入卡紧，不会出现卡滞、松脱的问题，底部的中心触点做了圆弧凸起设计，既保证和灯座供电触点的可靠接触，又能在旋入过程中避免刮蹭灯座内壁的绝缘层。灯头金属部分选用了冷轧钢冲压成型后做镀镍处理，兼顾结构强度和防锈能力，毕竟车载、户外工程场景下，难免遇到潮湿、温差变化大的工况，镀层厚度控制在5μm以上，能有效抵御盐雾、凝露带来的锈蚀问题，延长部件的实际使用寿命。

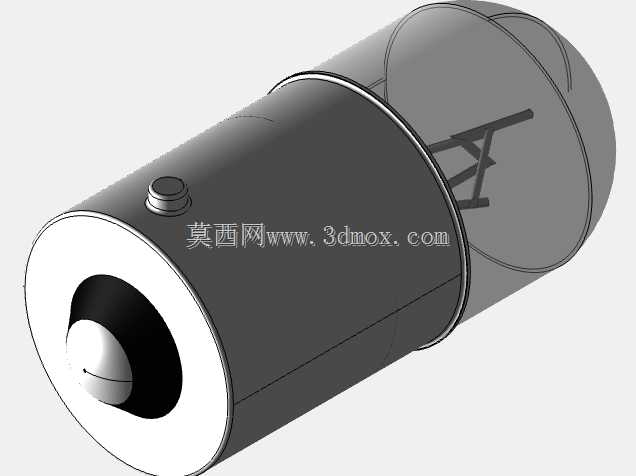

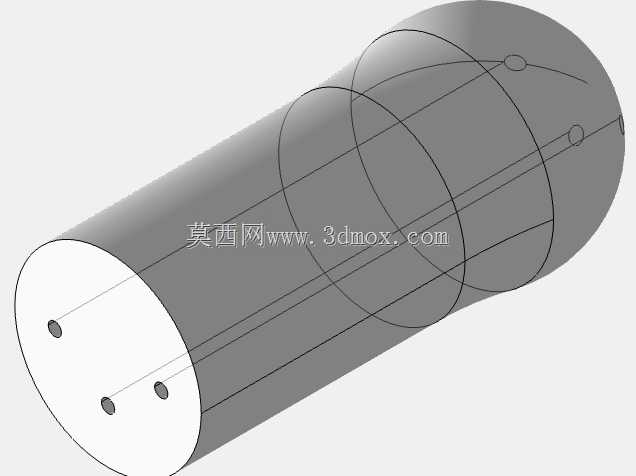

再看玻壳部分的设计，采用了椭球形的透明玻壳，透光均匀，内部的灯丝支架做了三点式固定结构，避免车辆行驶、设备运行过程中的振动导致灯丝移位、断裂，灯丝的绕制间距、支撑点位置都经过反复校核，保证点亮时的光照角度覆盖指示需求，不会出现局部暗区。玻壳和金属灯座的连接采用了压接加高温密封胶的工艺，连接位置的同轴度公差严格控制，避免玻壳歪斜导致安装时和灯罩发生干涉，密封结构能防止内部的惰性气体泄漏，也能阻挡外部的水汽、灰尘进入玻壳内部，避免灯丝氧化失效。

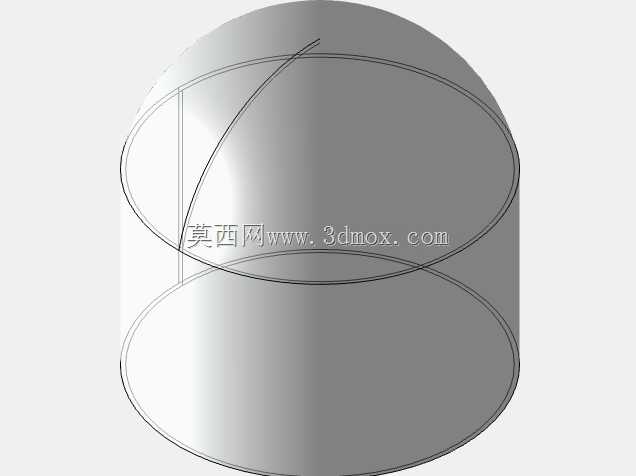

实际选型和建模过程中，需要特别注意安装边界的尺寸校核：整个灯泡的总长度控制在标准范围内，最大外径不超过灯座的安装避让空间，装入灯具后，玻壳顶端和灯罩内壁的预留间隙不小于2mm，避免车辆颠簸时玻壳磕碰灯罩导致碎裂。金属灯座尾部的触点突出高度也做了精准控制，既保证接触压力足够，又不会因为突出过多顶坏灯座的弹性接触片。很多新手建模时容易忽略卡口销的倒角设计，实际上卡口销的导入端做了15度的小倒角，能让安装时的导向更顺畅，哪怕是盲装场景下也能快速对准卡槽，提升装配效率。

从功能特性上来说，这款灯泡属于热辐射式光源，结构简单可靠，抗电磁干扰能力强，不像LED类指示光源容易在强电磁环境下出现频闪、失效的问题，在工程装备、重型车辆这类电磁环境复杂的场景下，这类传统白炽指示灯泡的可靠性反而更有优势，而且更换成本低，适配性强，只要是BA15S接口的24V灯座都能直接替换，不需要额外改动线路或者安装结构。建模时把内部的灯丝、支撑结构都做了1:1还原，不是简单的外观建模，方便做灯具的整体装配干涉检查，也能用来做光照效果的初步仿真，确认灯丝位置和反光罩的匹配度，保证光线经过反光罩反射后能达到要求的照射范围和亮度均匀性。

另外在细节设计上，金属灯座表面做了细微的滚花处理？不，实际这款灯座是光滑的圆柱面，靠卡口销实现周向和轴向固定，光滑的外圆能减少和灯座橡胶密封圈的摩擦，提升密封效果，避免雨水、灰尘从灯座和灯泡的配合间隙进入灯具内部。玻壳的厚度控制在0.8mm左右，既有足够的机械强度，又不会因为过厚影响透光率，玻壳内部抽真空后充入适量的惰性气体，减缓灯丝的蒸发速度，保证额定的使用寿命。在做三维结构校验的时候，特意模拟了灯泡旋入灯座的全过程，确认在整个旋转行程里，没有任何结构干涉，触点的接触行程在合理范围内，不会出现旋紧后触点压力不足导致接触不良，或者旋入过深压坏触点的问题。这类小部件的设计，往往最考验工程师对标准件规范的熟悉程度，没有太多复杂的传动或者运动结构，但每一个尺寸公差、形位公差的设定，都直接影响到实际装车、装设备后的使用可靠性，差个零点几毫米，就可能出现装不上、接触不良、容易松脱的问题，所以建模时每一个结构特征都严格对标实际量产产品的尺寸，保证模型能直接用于装配仿真、工装设计等实际工程场景。
