矿山设备润滑脂加注管路组件结构设计

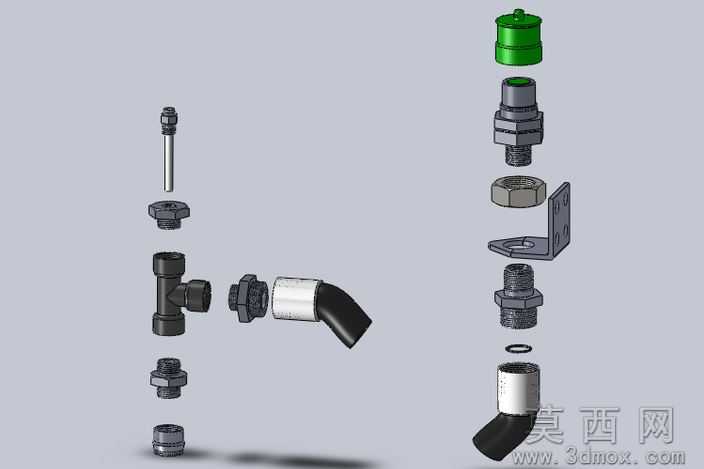

本套三维模型针对铝土矿作业场景下污染控制设备的润滑脂加注管路进行设计，采用SolidWorks完成全参数化建模，完整还原了管路组件的所有装配细节与零件特征。建模过程中首先梳理润滑管路的功能逻辑，针对矿山作业多粉尘、高湿度的恶劣工况，对每个接头、密封件、固定支架的尺寸进行精准定义，所有零件均采用自顶向下的装配设计方式，保证各部件的配合公差符合液压管路的装配要求。渲染阶段采用哑光工程塑料与镀锌金属材质区分不同零件，对金属接头部分添加轻微的磨损质感与金属反光效果，密封胶圈采用哑光黑色橡胶材质，弯管部分的塑料包覆层添加细腻的颗粒质感，还原真实工业零件的视觉效果，爆炸视图的排布清晰展示每个零件的装配顺序与配合关系，让使用者可以直观理解管路的组装逻辑。结构设计上，整套组件包含直通接头、直角弯通接头、调节杆、锁紧螺母、固定支架、密封端盖、O型密封圈等多个零件，接头部分采用外螺纹加锁紧螺母的固定方式，可适配不同厚度的设备面板安装需求，固定支架采用L型折弯结构，预留两个安装孔位可将管路牢固固定在设备机架上，避免作业过程中管路振动导致的接头松动渗漏；弯管部分采用90度直角转向设计，可在狭小的设备空间内完成管路走向调整，减少管路弯折造成的流道阻力，密封端盖内置防尘结构，可在管路非工作状态下封堵端口，避免矿山环境中的粉尘、矿渣进入管路造成润滑脂污染或流道堵塞。设计过程中充分考虑铝土矿现场的实际使用需求，所有金属零件均做防锈蚀的结构优化，接头的螺纹规格选用通用标准尺寸，方便现场维护时更换配件，管路的通径尺寸经过测算，可满足润滑脂的稳定输送流量要求，避免加注过程中出现压力不足或流量波动的问题，整套模型的装配关系完整，可直接生成工程图纸用于零件加工或装配指导，也可作为矿山设备润滑系统设计的参考组件，适配各类需要定点加注润滑脂的工矿设备，帮助设计人员快速完成润滑管路的布局设计，减少重复建模的工作量。
