螺旋输送给料设备结构设计方案

　　在散状物料连续转运的工业场景里，螺旋输送设备一直是小空间内实现短距离物料移送的核心选型，这类设备不需要复杂的皮带张紧结构，也不会出现斗式提升机的料斗撒料问题，全封闭的管壳结构能避免粉料在转运过程中出现扬尘外溢，在食品加工的粉料配料、矿山选矿的矿浆给料、建材行业的水泥输送、农牧领域的颗粒饲料转运环节都有极高的适配性。这套螺旋输送结构在设计时优先考虑了不同安装倾角的适配需求，不管是水平布置在车间料仓下方做定量给料，还是倾斜布置连接不同高度的工艺设备，甚至短距离垂直提升散料，都可以通过调整中间支撑的间距、螺旋叶片的螺距参数来匹配工况，不需要额外改动主体驱动端的安装接口。

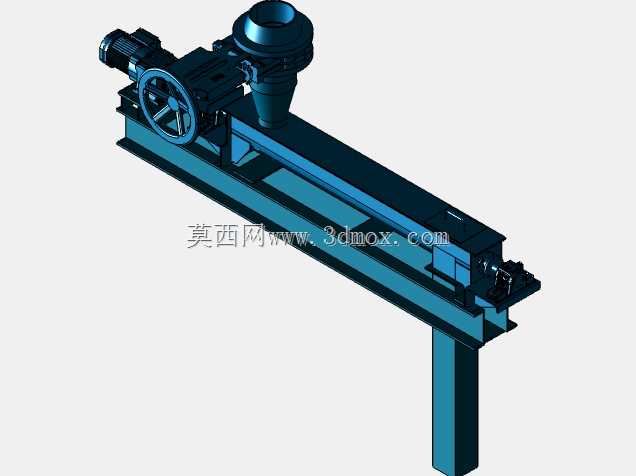

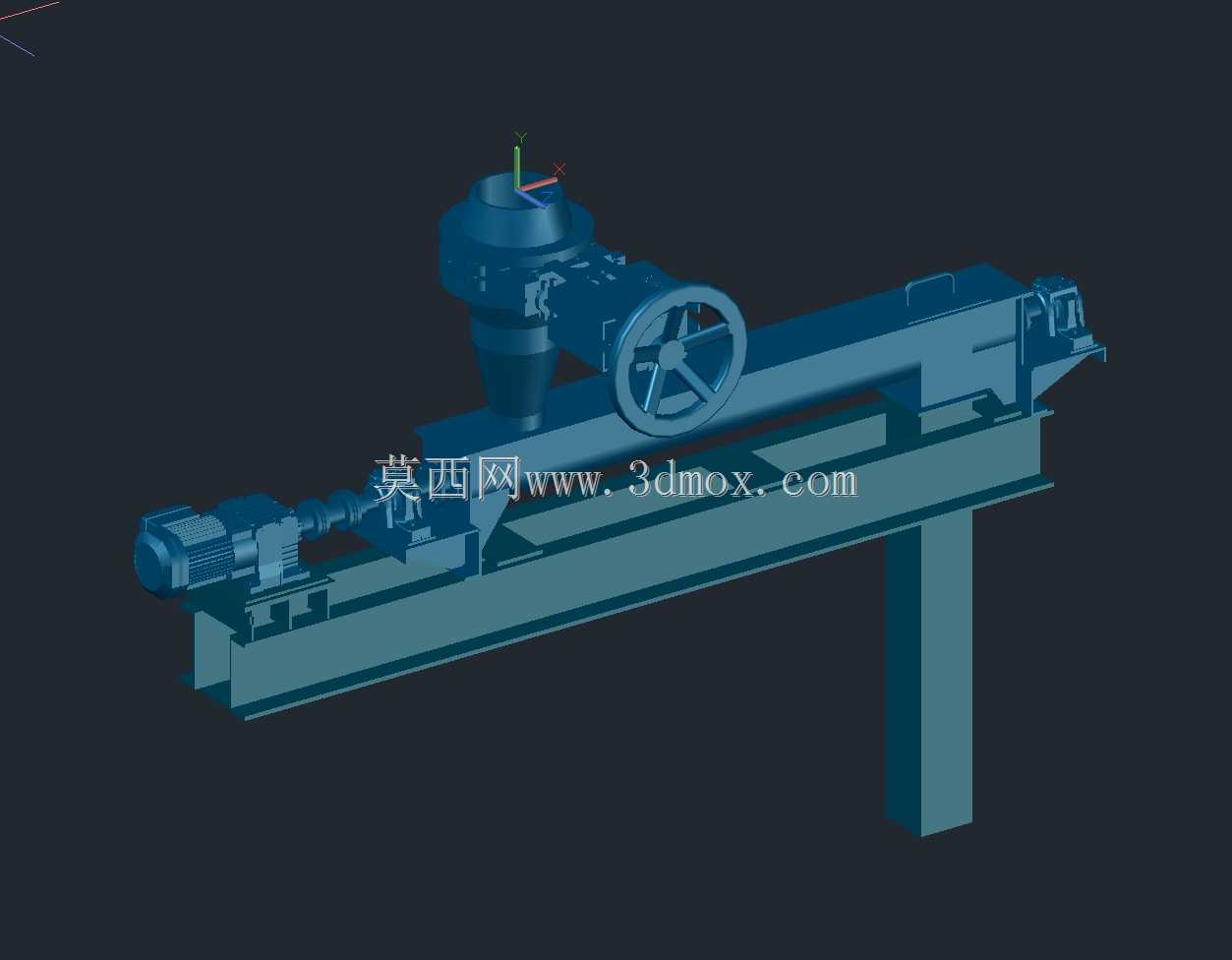

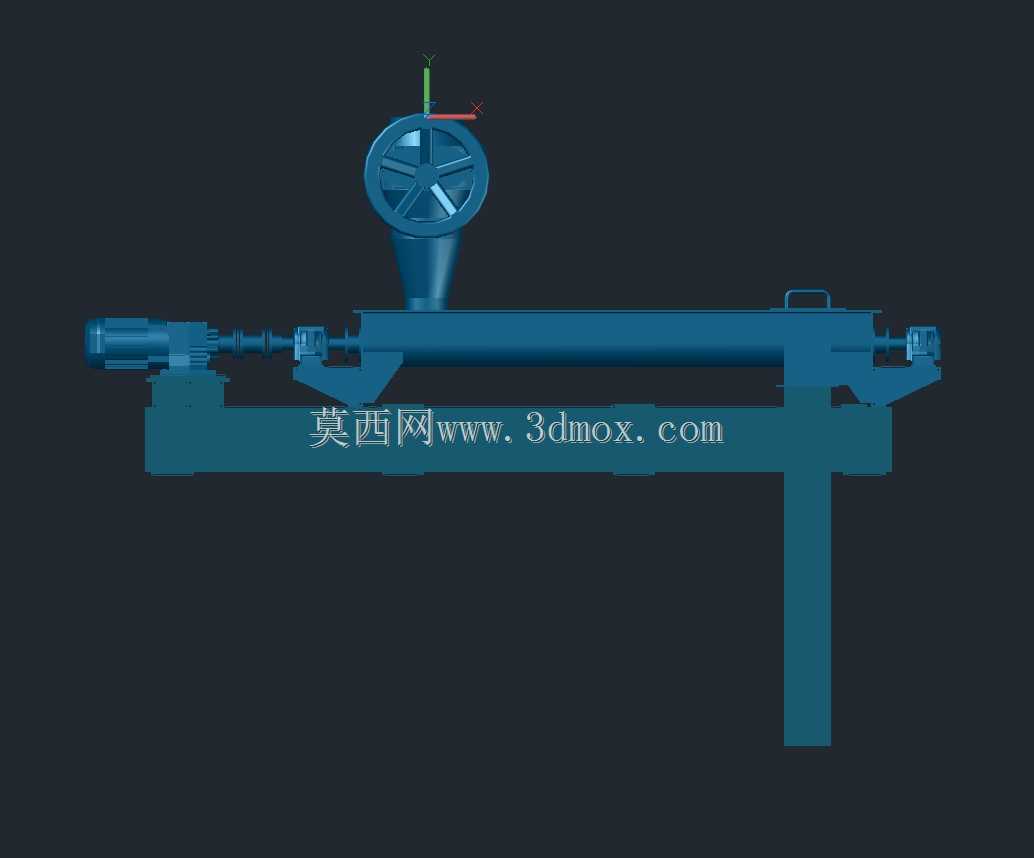

　　从结构组成来看，驱动端采用了直联减速电机搭配手轮调节机构，手轮结构主要用于检修时手动盘车，排查螺旋叶片与管壳之间是否存在卡滞，也可以在设备断电堵转时手动反转疏通物料，避免强行启动烧毁电机。螺旋轴体采用分段式设计，长距离输送时中间配置吊挂轴承，减少长轴运转时的挠度变形，避免叶片刮蹭管体内壁造成异常磨损；叶片采用等厚螺旋叶片焊接在中心轴上，针对磨琢性较强的物料，可以在叶片边缘堆焊耐磨层，延长易损件的更换周期。设备的进料口设置在管体尾端上方，可直接对接料仓的出料溜槽，出料口根据布置需求可以设置在管体下方任意位置，法兰接口统一采用标准圆形法兰，方便和下游设备的进料口快速对接，不需要现场二次改制连接尺寸。

　　安装边界方面，整套设备的支撑腿采用型钢焊接结构，支撑腿底部预留地脚螺栓安装孔，水平安装时设备整体的水平度误差需要控制在千分之一以内，避免螺旋轴长期偏载运行造成轴承过早损坏；倾斜安装时需要根据倾角大小调整支撑腿的高度差，同时在驱动端额外增加止推轴承，抵消物料输送过程中产生的轴向反力，避免轴向力直接作用在减速电机的输出轴上，缩短减速机的使用寿命。在功能特性上，这类螺旋输送设备可以实现连续均匀的给料，通过调整驱动电机的转速就能精准控制物料的输送量，和称重模块搭配就能组成定量给料系统，适配配料工序的自动化控制需求；全封闭的管壳结构除了避免扬尘，还能在输送有特殊要求的物料时，向管腔内充入惰性气体实现保护性输送，避免易氧化物料在转运过程中变质。

　　设计过程中需要重点关注螺旋叶片与管体内壁的间隙控制，间隙过小会因为加工安装误差出现叶片刮壳，间隙过大则会在输送粘性物料时出现底层物料滞留，长期堆积后造成管腔堵塞，针对不同物料特性需要匹配不同的间隙值，比如输送干燥的颗粒状物料时间隙控制在3-5mm即可，输送粘性较大的湿料时间隙需要放大到8-10mm，同时适当减小螺距，避免物料在叶片间粘结成团。设备的端部密封采用填料密封结构，结构简单维护方便，只需要定期压紧填料压盖或者更换填料就能避免物料从轴端泄漏，相比机械密封成本更低，更适合散料输送这类多粉尘的工况环境。针对不同行业的特殊需求，管体可以采用不锈钢材质适配食品、医药行业的卫生要求，也可以采用耐磨锰钢材质适配矿山、建材行业的强磨琢性物料输送需求，驱动端的安装位置也可以根据现场空间调整为左装或者右装，减少现场安装时的管线布置难度。
