家用手持电吹风外观结构设计方案

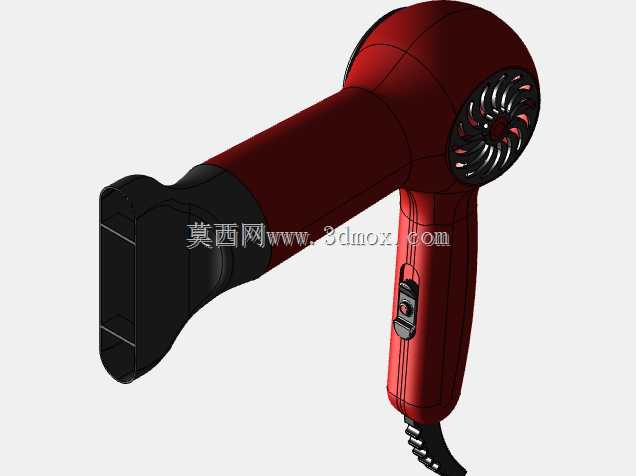

　　日常家用场景中，手持电吹风是个护类小家电里普及率极高的品类，区别于商用沙龙级大功率机型，民用款的设计需要在握持手感、出风效率、重量控制三者间找到平衡。从结构拆解来看，这款机型采用经典的T型布局，风筒与手柄呈近90度夹角，这个角度是经过多轮人体工学验证的——用户握持手柄时，风筒出风口自然对准发丝区域，手腕无需额外扭转调整角度，长时间举持吹发也不会产生明显的酸胀感。风筒部分的直径控制在75mm左右，长度约180mm，这个尺寸边界刚好能容纳内部的发热丝组件、离心风轮以及整流风道，不会因为筒身过粗导致握持风筒做造型时硌手，也不会因为尺寸过小压缩风道空间造成出风紊流、噪音升高的问题。

　　手柄部分做了收腰弧度设计，最细处直径约38mm，刚好贴合成年用户手掌的握持围度，表面没有做多余的防滑凸点，而是通过曲面弧度自然贴合指腹，开关按键布置在手柄前侧拇指自然触碰的位置，按键行程约2mm，按压力度控制在1.5N左右，盲操作时不需要刻意寻找按键位置，拇指轻移就能完成档位切换。风筒尾部的进风栅格采用螺旋放射状布局，栅格间隙控制在4mm以内，既能够保证进风面积满足1600W功率下的风量需求，又能避免发丝被卷入风轮造成安全隐患，栅格的导流角度和内部风轮的叶片角度做了匹配设计，进风时能够顺着叶片旋转方向形成预旋气流，降低风轮切割气流产生的高频噪音。

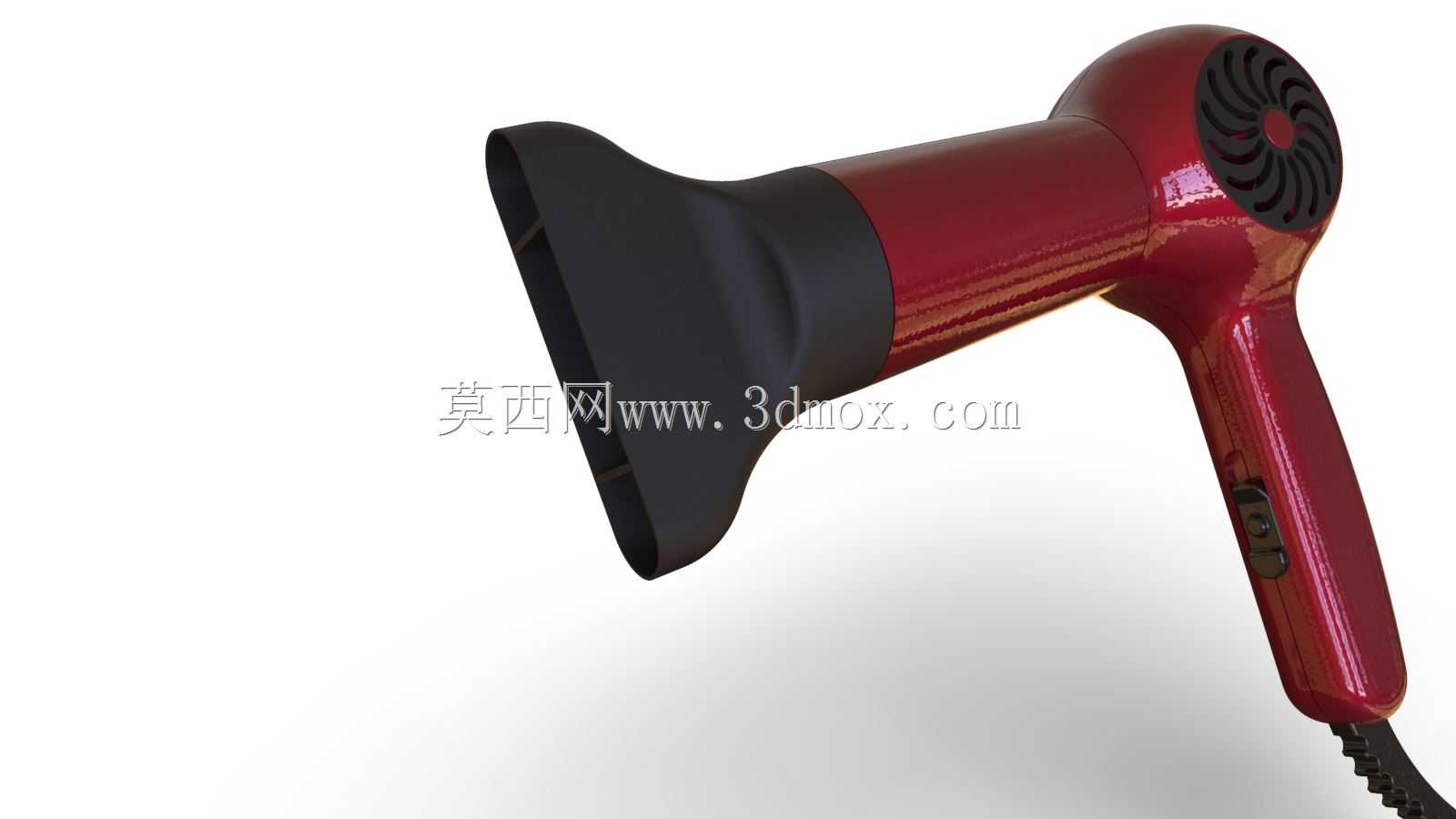

　　出风口配置的集风嘴采用卡扣式快拆结构，和出风口的配合间隙控制在0.2mm以内，安装后不会出现晃动漏风的问题，集风嘴的收口角度做了15度的渐缩设计，能够把风筒送出的直流风进一步收拢，出风风速提升约30%，满足用户做直发造型时的集中送风需求。机身外壳采用ABS加PC的共混材质，表面做酒红色高光烤漆处理，材质厚度控制在2.5mm，既能够保证外壳的抗冲击强度，日常放置时从1米高度跌落不会出现壳体开裂，又能尽可能控制整机重量，整机带集风嘴的重量控制在480g左右，比同功率段的普通机型轻约100g，长时间举持的疲劳感明显降低。内部风道做了全流道的圆弧过渡设计，没有直角转折结构，气流从尾部进风栅格进入后，经过风轮加压、发热丝加热，顺着整流风道从出风口送出，整个过程的风阻损失比普通直角风道低15%左右，相同功率下的出风量更大，发热丝的热量也能被气流更充分地带出，不会出现机身局部过热的问题。手柄尾部的电源线出线位置做了防弯折的橡胶护套，护套长度约30mm，能够承受上万次的弯折测试不会出现线芯断裂的问题，满足日常使用时频繁调整角度的拉扯、弯折需求。

　　从设计落地的角度来看，这款机型的壳体分模线布置在风筒和手柄的侧面拼接位置，分模线做了0.1mm的错位隐藏处理，组装后不会出现明显的合模缝刮手的问题，所有外观面的拔模角度控制在1度以上，量产注塑时不需要做额外的滑块抽芯结构就能顺利脱模，能够有效降低模具开发成本和量产时的不良率。内部的电机安装位做了环形橡胶减震圈的预留空间，减震圈厚度3mm，能够把电机高速旋转时产生的震动和外壳隔绝开，使用时机身的震感控制在0.1m/s²以内，握持时不会有明显的麻手感觉。发热丝支架采用耐高温的云母材质，支架上的绕线槽间距均匀，能够保证发热丝缠绕后各圈之间的距离一致，不会出现局部发热丝过密导致的局部过热发红问题，温控器和保险丝都布置在发热丝的出风侧，能够精准感知出风温度，一旦温度超过设定阈值就会自动切断电路，避免出现过热起火的安全隐患。
