齿轮铣刀齿形修整工装结构设计

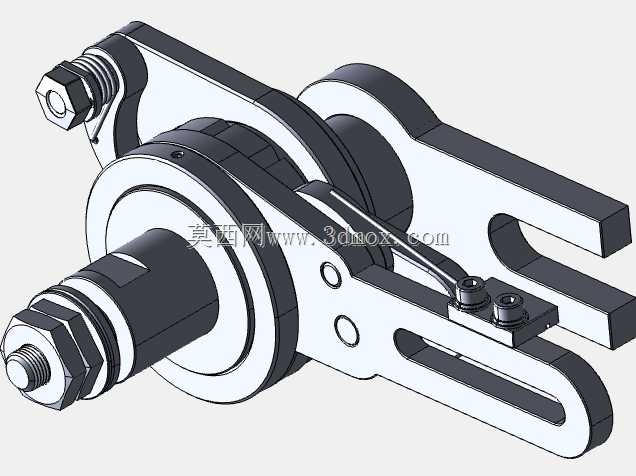

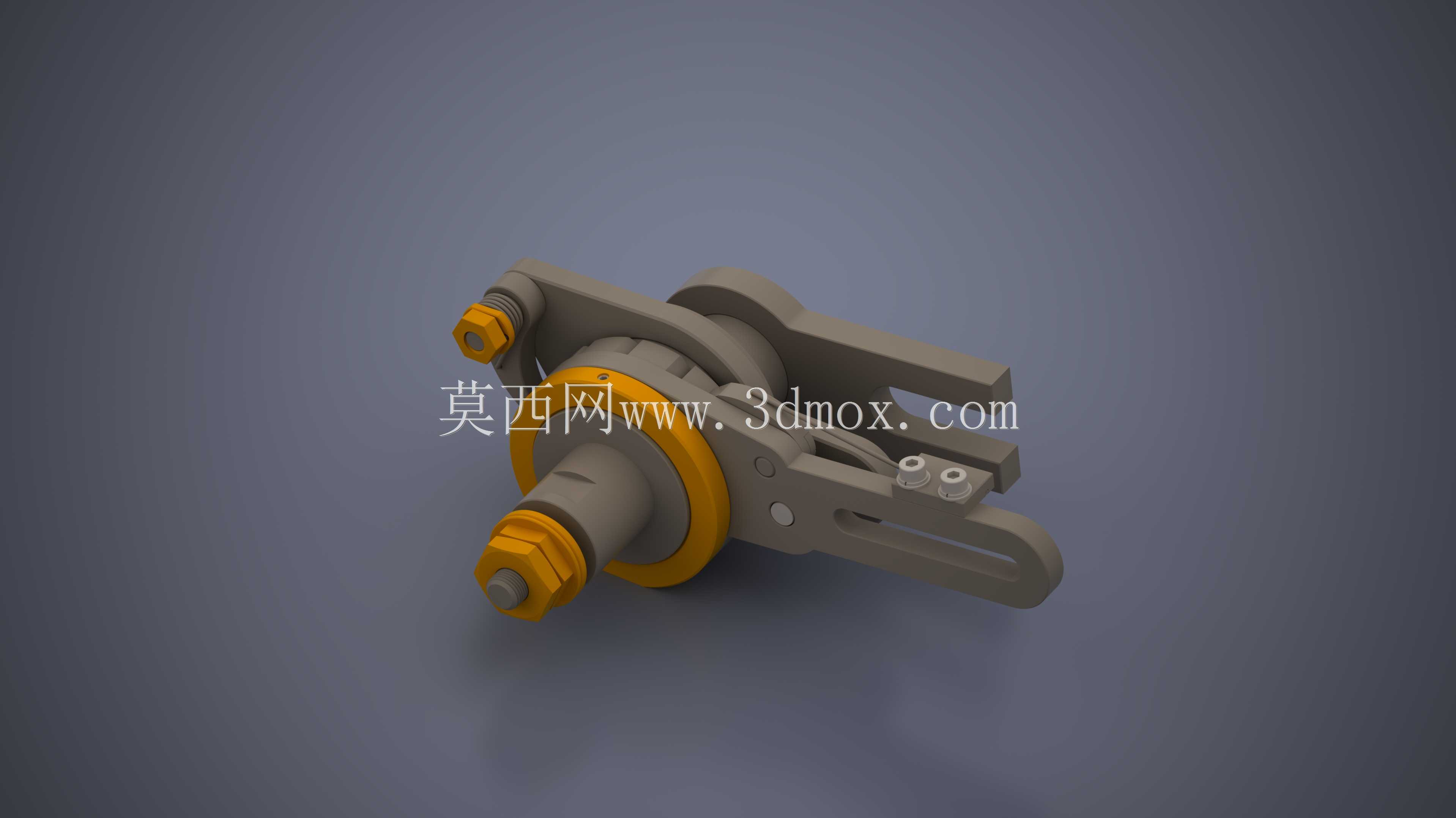

　　在齿轮加工车间的滚齿、铣齿工序段，这类齿形修整工具是一线操作和设备维护环节常用的配套工装，主要针对使用后出现磨损、刃口崩缺的卡齿轮铣刀做刃口型面的修整作业，替代以往需要将铣刀拆卸后转运到工具磨床的繁琐流程，可直接在机完成修整操作，大幅减少设备停机等待时间。从结构设计逻辑来看，整套工装采用同轴定心的安装基准，主体芯轴的锥度段与铣刀安装锥孔完全适配，芯轴两端的锁紧螺母采用带止退垫圈的结构，锁紧时可通过端面的黄色密封隔套均匀传递压紧力，避免修整过程中铣刀出现周向窜动或径向偏摆，保证修整后的齿形精度符合加工公差要求。

　　工装侧面的摆臂结构集成了修整进给导向槽，槽内的两个调节锁紧块可根据铣刀的齿距、齿高参数调整修整触头的行程范围，摆臂与芯轴座的铰接处采用间隙配合的销轴连接，转动阻尼可通过侧面的紧定螺钉微调，保证修整过程中进给动作平稳无卡顿，不会出现过切导致刃口报废的情况。从安装边界来看，整套工装的芯轴直径适配车间常用的铣齿机、滚齿机的刀具安装座规格，整体径向最大尺寸不超过常规铣刀刀盘的外径1.2倍，轴向安装长度预留了足够的锁紧操作空间，不需要对原有设备的刀架结构做任何改造即可直接装夹使用，适配性较强。

　　实际使用过程中，当铣刀加工完一定数量的齿轮工件，出现齿面粗糙度下降、齿形误差超差的情况时，不需要拆卸铣刀，直接将该工装套装在刀具外露的芯轴端，锁紧固定后调整摆臂上的修整头位置，顺着齿形轮廓做往复进给即可完成刃口的修磨，修整后的铣刀刃口直线度、齿形角精度可恢复到新刀90%以上的加工性能，能有效延长铣刀的使用寿命，降低刀具耗材成本。工装的所有受力部件均采用调质合金钢加工，铰接配合面做了淬火硬化处理，耐磨性能满足车间高频次使用的需求，日常维护仅需要定期在铰接点和导向槽内涂抹润滑脂即可，不需要复杂的保养流程。

　　在结构细节设计上，芯轴端面的内六角孔可配合设备尾座的顶尖做辅助定心，针对长径比较大的铣刀修整作业时，可通过顶尖顶紧芯轴端面，进一步提升修整过程的结构刚性，避免芯轴受力变形影响修整精度。摆臂上的刻度标记可帮助操作人员快速定位修整进给量，不需要反复测量调整即可控制每次修整的吃刀量在0.02-0.05mm区间，既保证修整效率，也避免单次进刀量过大损伤刃口。这类工装在中小批量齿轮加工车间的适用性极强，尤其是针对多规格小模数齿轮铣刀的日常维护场景，不需要配备专用的刀具刃磨设备，即可在机完成大部分的刃口修整作业，减少刀具拆装、转运、对刀的辅助时间，间接提升设备的实际加工效率。
