齿轮驱动可调孔径机械光圈结构设计

　　在光学检测设备、工业视觉系统、流体管路通径调节、实验台光路搭建等场景中，常需要一种可连续调整中心通径、调节过程中中心始终保持同轴的机械结构，这类结构就是机械光圈，也常被称作机械光阑。不同于相机内置的薄型叶片光阑，工业场景使用的机械光圈需要更高的结构强度、更稳定的调节精度，以及更长的无故障运行周期，因此在结构设计上会采用更厚重的叶片支撑、刚性更高的传动结构，避免长期调节后出现叶片偏移、通径偏心、卡滞等问题。

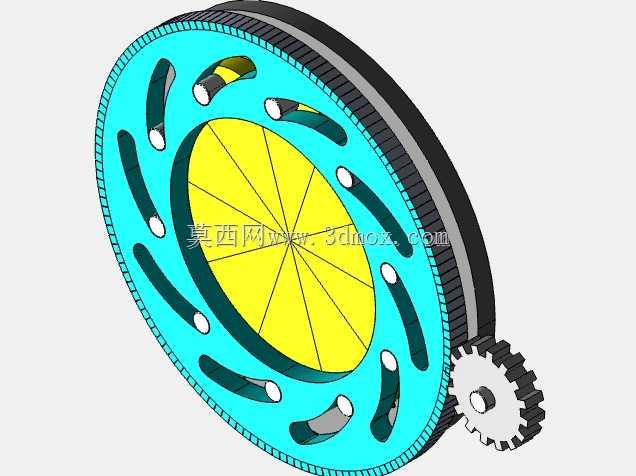

　　这套齿轮驱动的机械光圈结构，采用外置圆柱直齿轮作为动力输入部件，转动输入齿轮时，会带动光圈外圈的齿圈同步转动，齿圈与每一片光圈叶片的驱动销配合，将齿圈的周向转动转化为每片叶片绕自身定位销的同步摆转，多片叶片的内缘共同围出中心的通光/通流孔，实现通径的连续无级调节。从结构布局来看，整个光圈采用双层夹板夹持叶片的设计，上下两层环形夹板通过周向均匀分布的定位柱连接固定，每片叶片的一端通过固定销铰接在下层夹板上，另一端的驱动销嵌入上层齿圈对应的弧形导槽内，齿圈转动时，导槽会推动驱动销移动，带动所有叶片同步摆转，这种结构的优势在于所有叶片的运动完全同步，调节过程中中心孔的圆度保持性好，不会出现偏孔、椭圆孔的情况，对中精度可以控制在0.05mm以内，满足工业视觉、光路校准的同轴度要求。

　　从实际使用的角度出发，这类机械光圈的安装边界通常以环形夹板的外径作为安装基准，安装时可以通过夹板外圈的定位止口与配套设备的安装座配合，周向可以采用螺丝锁紧或者卡簧限位的方式固定，输入齿轮的轴端可以连接步进电机、调节旋钮或者伺服舵机，实现手动调节或者电控自动调节。设计时需要重点关注叶片之间的间隙配合，间隙过大会导致叶片晃动，通径调节时出现卡顿，间隙过小则会因为加工公差、热胀冷缩导致叶片卡死，通常叶片之间的单边间隙控制在0.02-0.03mm之间，既能保证叶片灵活摆动，又不会出现过大的旷量。叶片的型线设计是整个光圈结构的核心，每片叶片的内缘曲线需要经过运动学仿真验证，保证在整个调节行程内，所有叶片的内缘始终平滑衔接，不会出现局部漏缝或者突出的棱边，同时要保证通径从最大到最小的调节过程中，中心孔的圆心位置始终保持不变，避免调节通径后出现光路偏移、管路对中偏差的问题。

　　在材料选择上，光圈的上下夹板、齿圈、输入齿轮通常采用硬质铝合金加工，表面做阳极氧化处理，既可以减轻整体重量，又能保证足够的结构强度和耐磨性；叶片部分根据使用场景不同可以选择不同材料，如果是光学场景使用，通常采用0.1-0.2mm厚的弹簧钢片或者铍铜片，表面做发黑处理减少反光，如果是流体管路调节使用，则可以采用不锈钢片或者PTFE材质的叶片，提升耐腐蚀性和密封性能。这套结构的调节力矩主要来自叶片之间的摩擦力和导槽与驱动销之间的摩擦阻力，设计时在驱动销位置可以加装微型轴套，降低摩擦阻力，提升调节手感，同时减少长期使用后的磨损量，延长结构的使用寿命。

　　在实际选型应用时，需要根据使用场景确定光圈的最大通径、最小通径、整体外径和厚度尺寸，比如用于工业镜头前置光阑的光圈，整体厚度通常控制在10mm以内，最大通径匹配镜头的入瞳直径；用于管路通径调节的光圈，则需要根据管路的公称通径确定最大开孔尺寸，同时要考虑叶片的密封性能，必要时在叶片表面贴合密封胶层，减少流体泄漏。这套齿轮驱动的结构相比传统的拨杆驱动光圈，调节力矩更均匀，传动比稳定，可以实现更精细的通径微调，同时输入齿轮的位置可以根据安装空间灵活调整，适配不同设备的安装布局，不需要额外设计复杂的传动转换结构，降低了设备整体的设计复杂度。
