双腔传动安装支座壳体结构设计

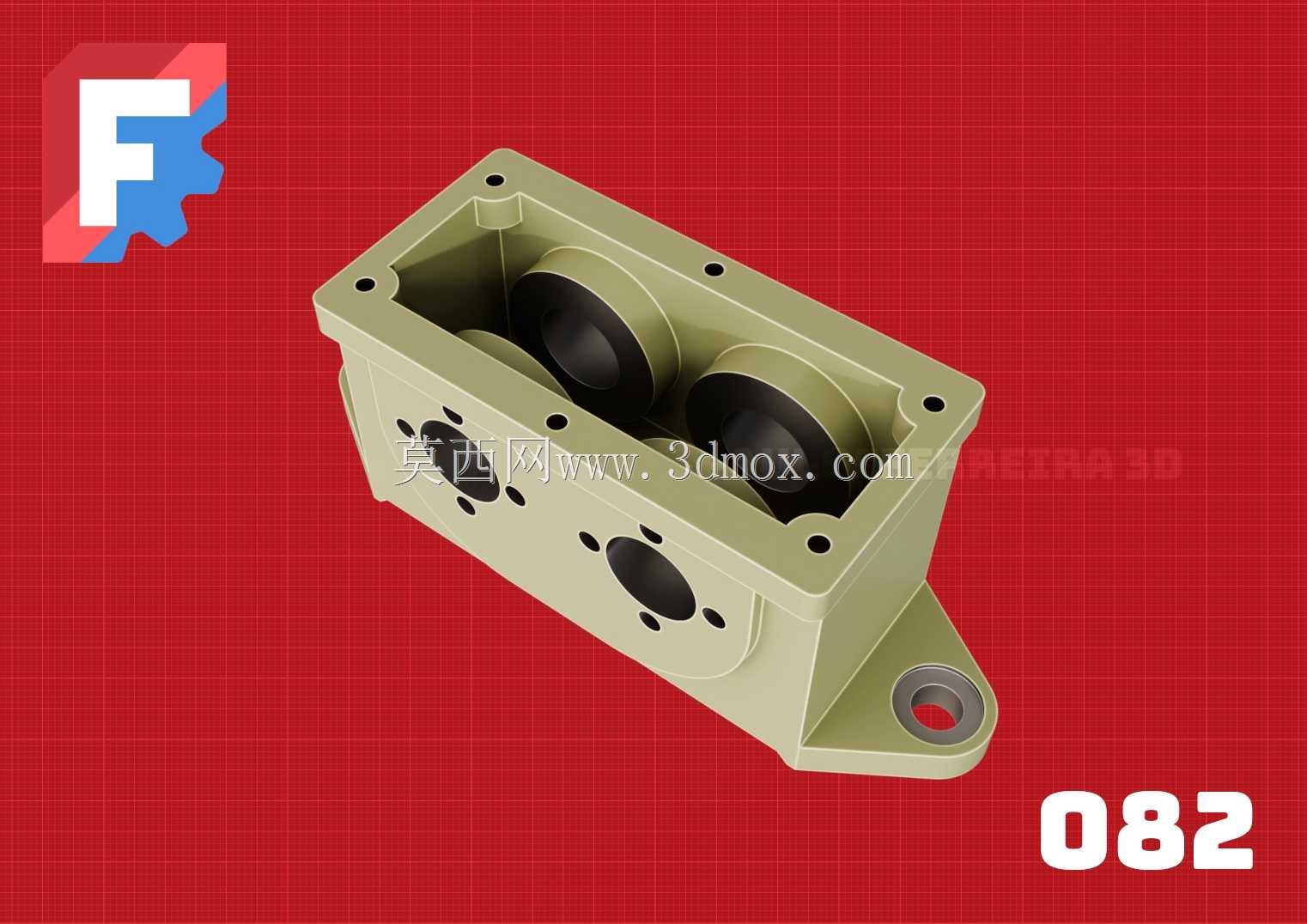

　　这类双腔带侧装支脚的壳体结构，常见于小型动力传递单元的承载基体，在桌面级自动化输送模组、小型实验台动力头、轻工包装线的间歇传动机构中应用广泛，核心作用是为内部回转类零件提供封闭的安装空间，同时通过自身的安装接口完成与设备机架的刚性连接，隔绝外界粉尘、切削液对内部传动件的侵蚀，也能在运转过程中约束内部零件的振动偏移，保证传动啮合精度。从结构设计逻辑来看，整体采用一体化铸造成型的腔体思路，主体为矩形盒状结构，顶部法兰边均匀布置安装孔，用于配合端盖完成腔体的密封封装，孔位的排布避开了内部腔体的回转空间，端盖安装后不会与内部回转零件发生干涉。

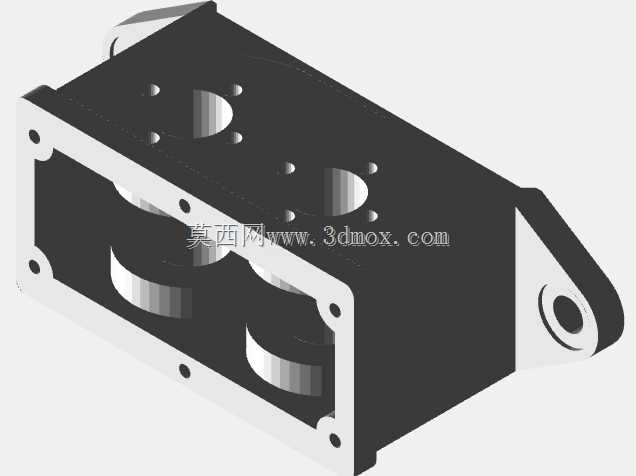

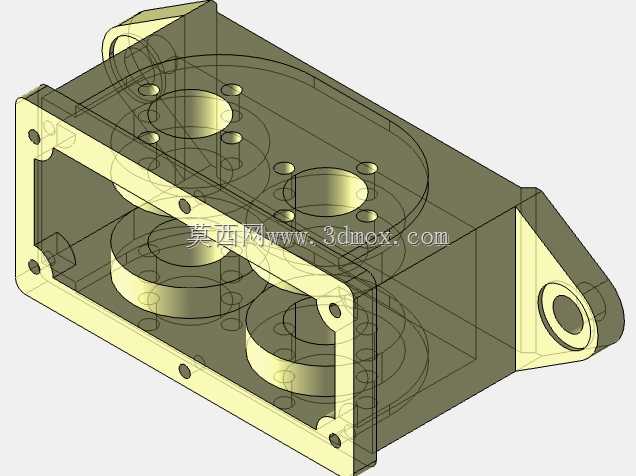

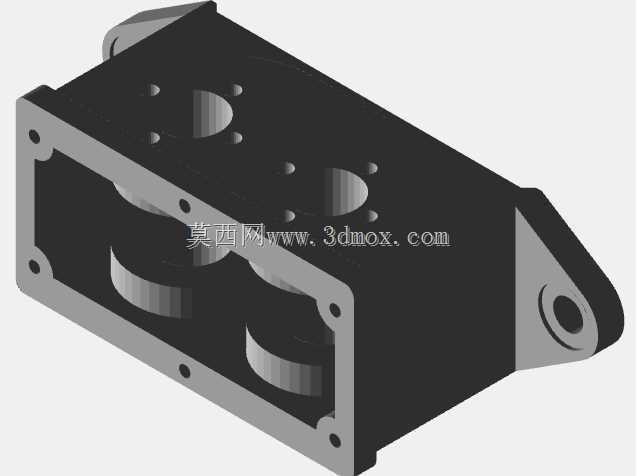

　　腔体内部设置两道平行的轴承安装位，可容纳两组同轴布置的回转组件，两个腔室之间的隔层与壳体主体一体成型，既可以提升壳体整体的抗扭刚度，也能为两组轴承提供独立的定位支撑面，避免单侧受力时腔体出现形变导致轴承卡滞。侧方伸出的安装支脚是整个结构的受力关键，支脚与主体腔体的衔接处做了大圆角过渡，避免应力集中在衔接拐角处，支脚上的安装孔采用带沉台的通孔设计，既可以容纳紧固件的头部，保证安装后紧固件不突出支脚平面，也能通过沉台的贴合面提升安装的定位精度，安装时紧固件穿过孔位直接与机架的螺纹孔锁紧，支脚的底面与腔体的基准面保持严格的平面度公差，保证安装后腔体的轴线与设备安装面的平行度符合传动要求。

　　壳体侧壁上分布的多组小孔，分别对应轴承位的润滑注油通道、端盖定位销孔以及传感器安装接口，注油孔的位置正对轴承的滚道区域，可在不拆解端盖的情况下完成轴承的定期润滑维护，定位销孔与顶部法兰的安装孔配合，保证端盖每次拆装都能回到初始位置，避免反复拆装后出现密封错位。在建模过程中，首先需要确定内部传动件的最大回转轮廓，以此为基础向外偏移壁厚得到腔体的基本内形，壁厚取值需要兼顾结构强度与整体重量，常规工况下3-4mm的壁厚即可满足小型传动单元的承载需求，再根据安装受力方向布置侧方支脚的位置，支脚的延伸长度需要匹配设备机架的安装空间，避免安装时与机架上的其他零部件产生空间干涉。

　　安装边界方面，需要重点校核支脚安装孔的中心距与机架预留孔位的一致性，同时要保证腔体输出轴的中心高与对接机构的输入轴中心高匹配，公差控制在0.05mm以内才能保证传动的同轴度要求，避免运转过程中出现额外的径向力加剧轴承磨损。壳体的外表面所有棱边都做了倒钝处理，既可以避免安装过程中划伤操作人员，也能减少铸造过程中出现的应力集中缺陷，腔体内部的拐角处同样做了圆角过渡，方便铸造时的金属液填充，也能减少热处理过程中的形变概率。这类结构在设计时还需要考虑装配工艺性，内部轴承安装位的内径尺寸需要匹配轴承的外径公差，采用基孔制配合保证轴承安装后不会出现外圈滑动，同时安装位的入口处做了微小的倒角，方便轴承压装时顺利导入，不会刮伤轴承外圈的配合面。
