M6规格黄铜歧管气体喷嘴结构设计

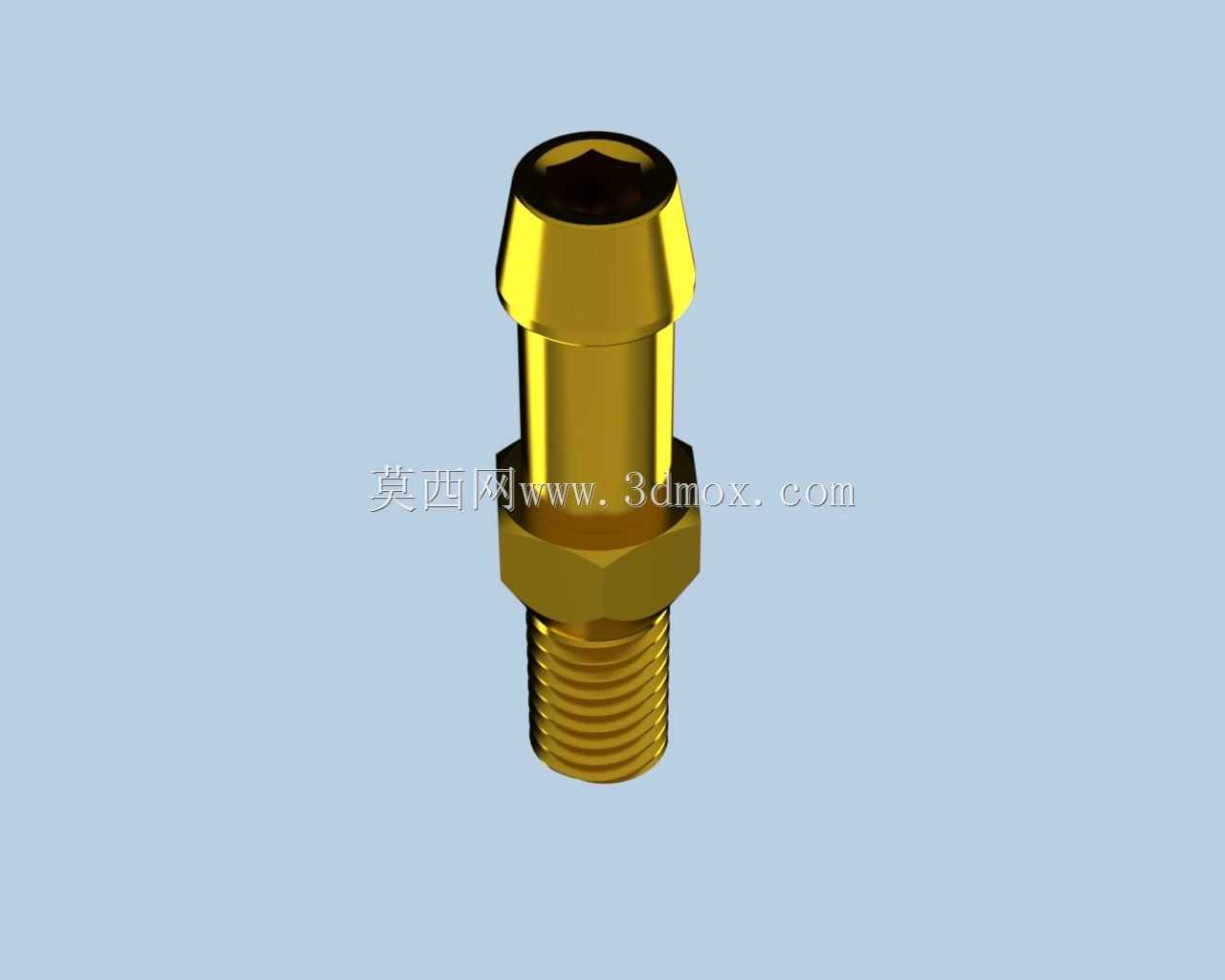

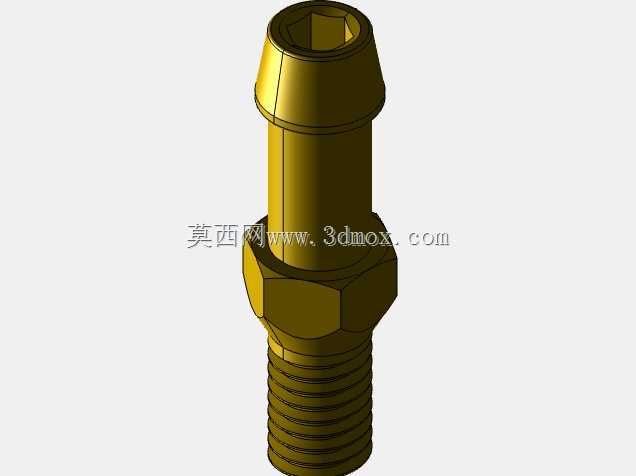

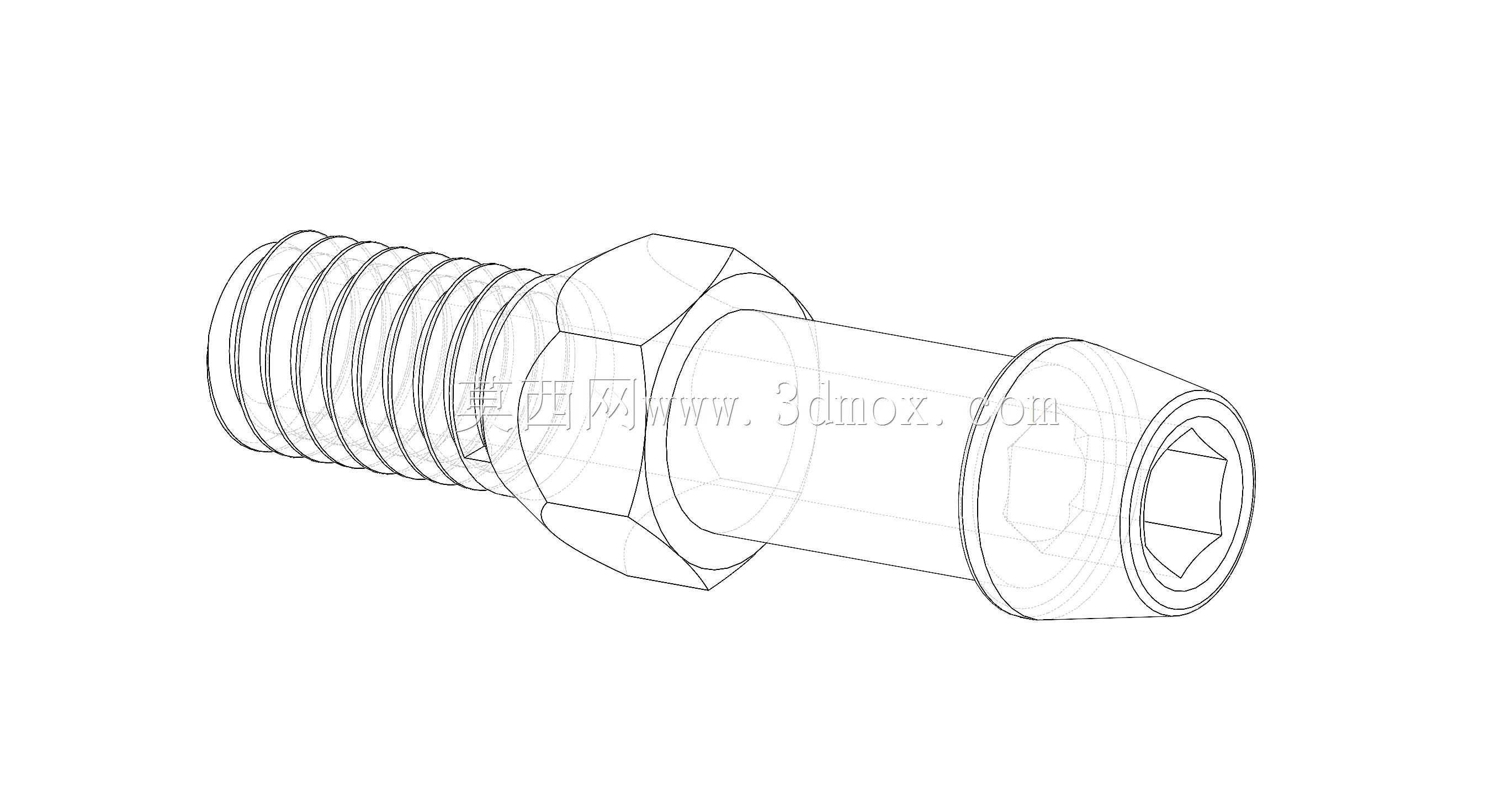

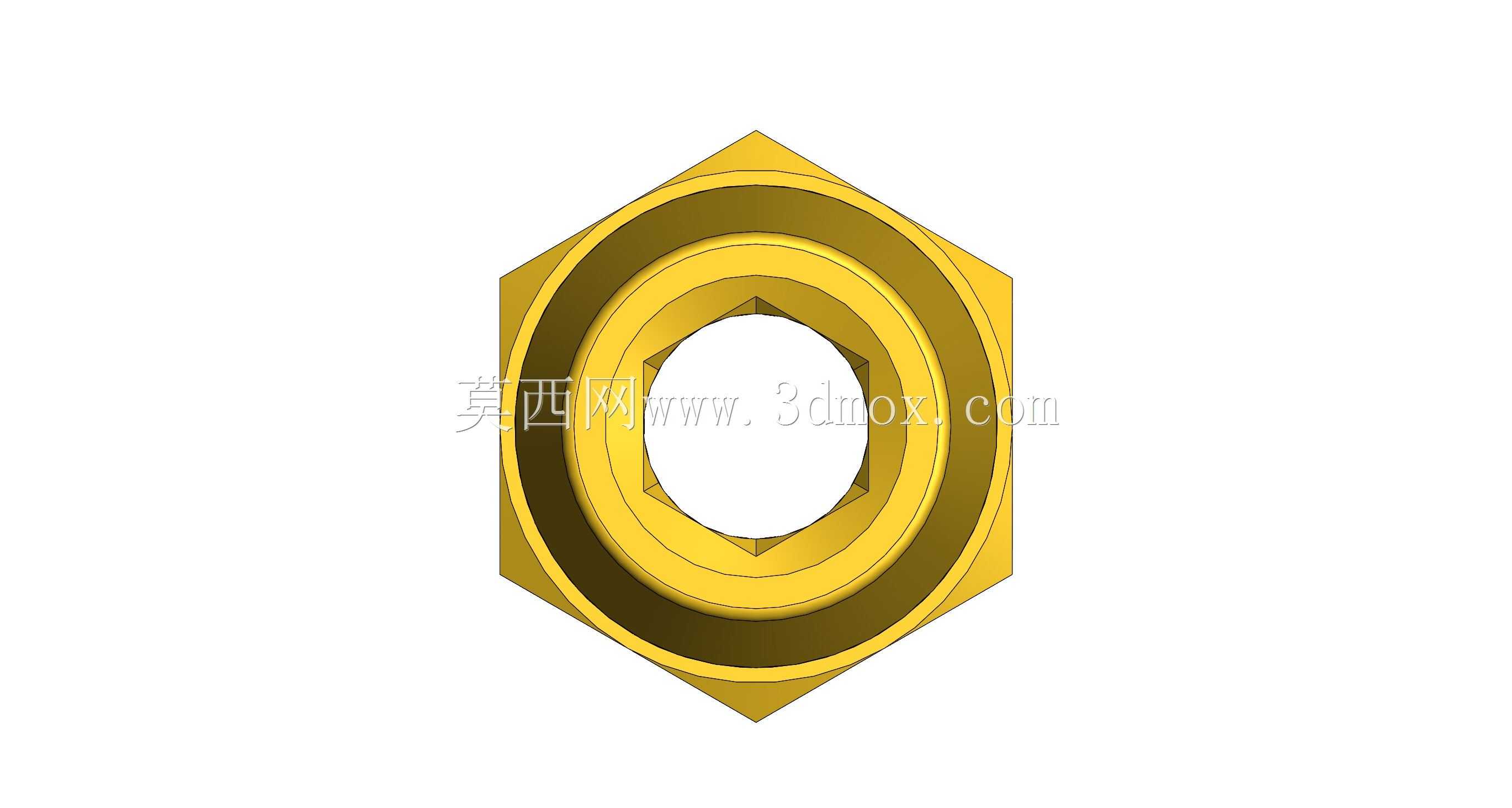

　　做气路系统配套设计的时候，这类小接头往往是容易被忽略但直接影响系统可靠性的零件，这款M6规格的黄铜歧管气体喷嘴，主要适配橡胶软管连接的气路支路，在带内燃机的车辆气路、工业焊接切割的供气支路里都有广泛的应用场景。从结构设计来看，整体采用六角棒料加工的工艺路线，中间的外六角结构是标准的扳手夹持位，对边尺寸匹配常规M6螺纹接头的扳手规格，安装时可以用开口扳手或者套筒直接施加拧紧力矩，不会出现打滑损伤零件表面的问题，六角段的厚度也做了针对性优化，既保证拧紧时的结构强度不会出现六角崩边，也不会过度占用安装空间，适合在布局紧凑的歧管安装面上密集布置。

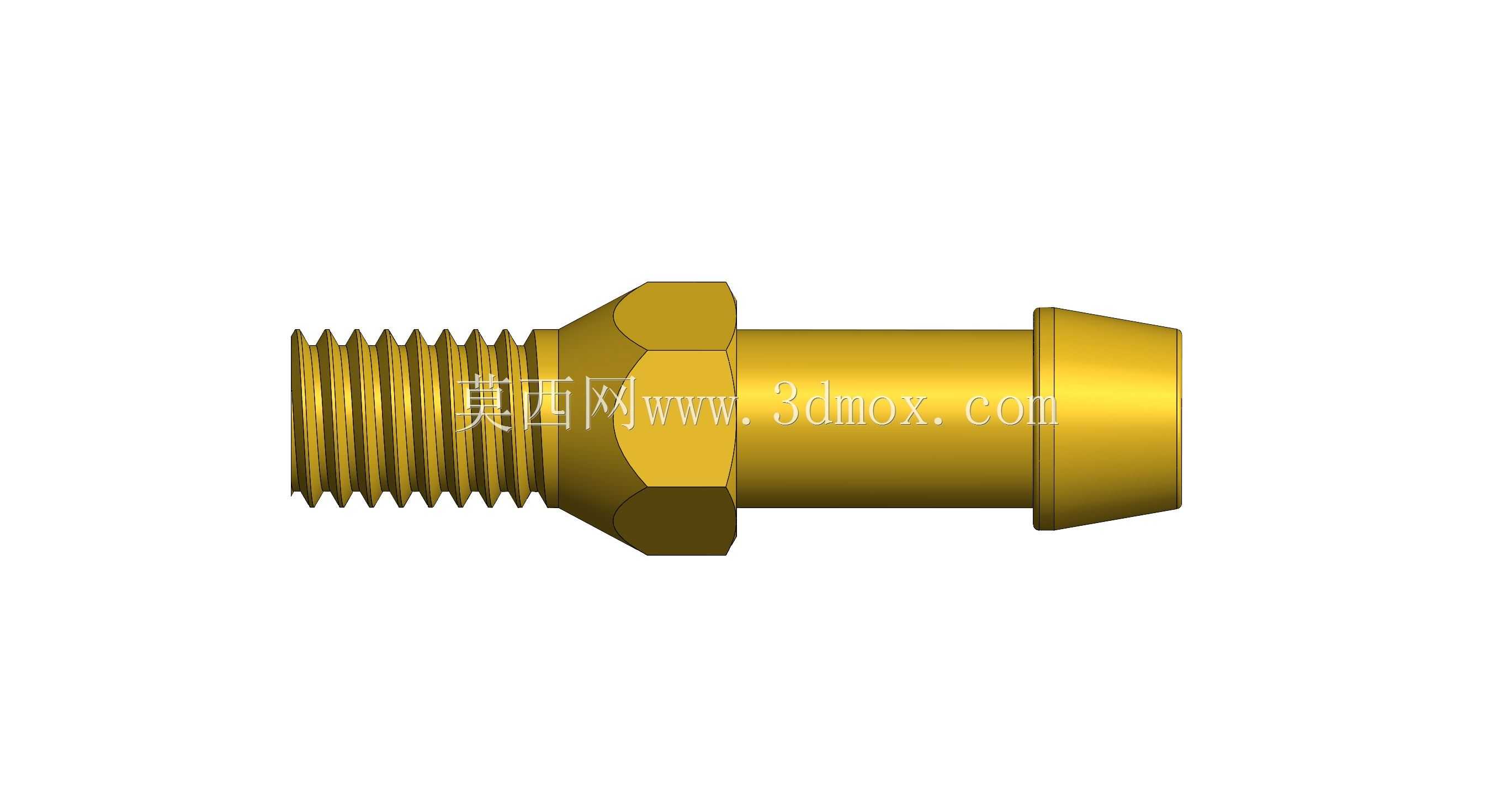

　　进气端采用M6x1的外螺纹设计，属于公制细牙螺纹范畴，细牙螺纹的螺距更小，拧紧后的自锁性能更好，在气路系统存在持续振动的工况下，不容易出现螺纹松脱导致的气体泄漏问题，螺纹段的长度经过匹配计算，刚好可以穿过常规厚度的歧管安装壁，配合密封垫片或者螺纹密封胶使用时，能够保证端面密封或者螺纹密封的有效接触长度，不会因为螺纹过长导致安装后顶到歧管内部的气路通道，也不会因为螺纹过短导致啮合牙数不足，在气压波动的时候出现螺纹脱开的故障。

　　出气端是专门适配橡胶软管的竹节式倒刺结构，端部做了圆弧导向设计，装配橡胶软管的时候不需要额外扩口，稍微施加轴向推力就能把软管套到接头上，倒刺的凸起高度经过反复验证，既不会因为凸起过高导致软管装配难度过大，也不会因为凸起过低导致通气后软管在气压作用下脱开，正常0.8MPa以内的工作气压下，配合普通喉箍紧固就能完全满足密封和连接强度要求，倒刺段的长度匹配常规内径6mm的橡胶软管，套入后有足够的接触长度保证连接可靠性。

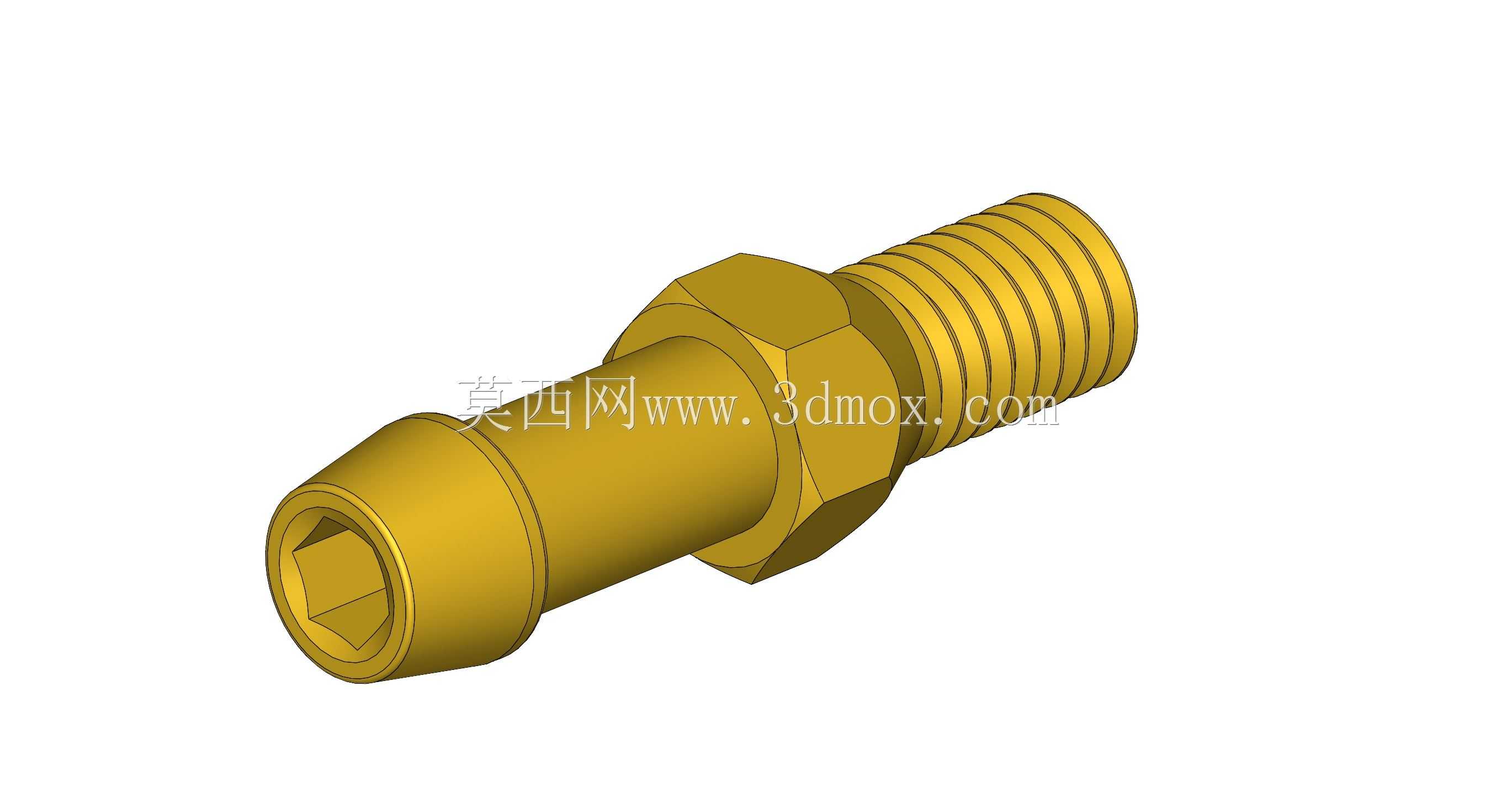

　　喷嘴内部的通径做了等径设计，从螺纹端的进气口到软管端的出气口，流道没有突然的截面变化，气体通过的时候不会产生明显的节流效应，也不会因为截面突变产生额外的气流紊流噪音，对于焊接切割类的供气场景来说，稳定的流道能够保证输出气压的稳定性，间接提升焊接或者切割的工艺质量；对于内燃机的附属气路来说，顺畅的流道也能减少气路的压力损失，保证附属气动部件的动作响应速度。端部的内六角设计并非多余结构，在一些安装空间特别狭窄，外六角无法用扳手夹持的场景下，可以用内六角扳手从端部伸入拧紧，给现场安装提供了更多的操作可能性，也能在后期维护拆卸的时候，避免因为外六角被锈蚀打滑导致零件无法拆卸的问题。

　　材质选择黄铜是综合了多方面的工程需求，黄铜本身的切削性能优异，用自动车床加工的时候可以达到很高的尺寸精度，表面粗糙度也能控制在较低水平，不需要额外的表面处理工序；其次黄铜的耐腐蚀性较好，在普通工业气体、甚至带少量水分的压缩空气环境下，不会像普通碳钢那样快速锈蚀堵塞气路，也不会和常见的工业气体产生反应污染管路；另外黄铜的硬度相对适中，和歧管的铝合金或者钢制安装面接触的时候，拧紧过程中不会刮伤安装面的密封平面，反而能在一定程度上填补安装面的微小不平，提升密封效果。

　　安装边界方面，这款喷嘴的最大外轮廓就是中间六角的对边尺寸，安装时只需要预留对应扳手的操作空间即可，轴向总长度较短，即使是在薄壁的歧管或者气路板上安装，也不会在背面突出过多影响其他部件的布置，螺纹端的密封可以根据实际工况选择铜垫片端面密封或者螺纹密封胶，两种密封方式都能达到1MPa以上的耐压等级，覆盖绝大多数低压气路系统的工作压力范围。在实际选型的时候，只需要确认连接的橡胶软管内径为6mm，安装面的螺纹底孔匹配M6x1的规格，就可以直接替换使用，不需要额外做结构修改，零件的尺寸公差按照常规机械加工的IT7级控制，螺纹精度满足6g要求，批量装配的时候互换性良好，不会出现个别零件拧不进去或者间隙过大泄漏的问题。
