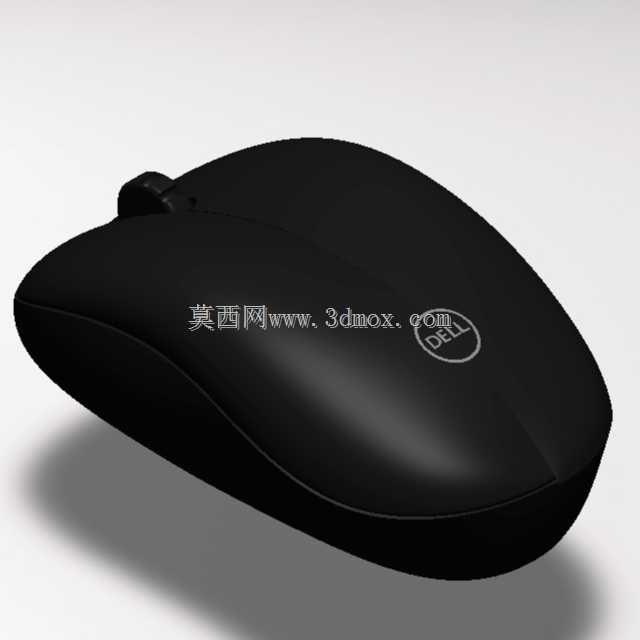

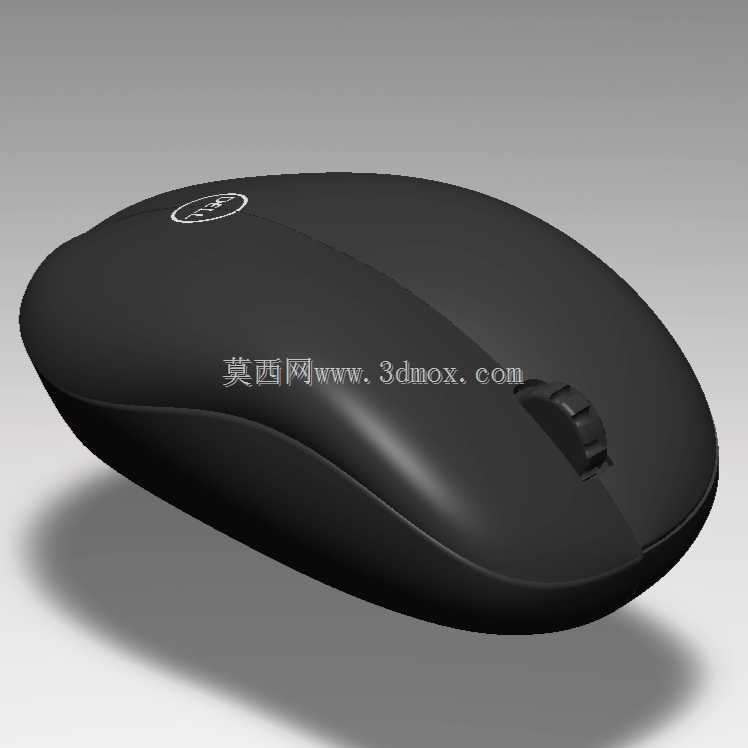

戴尔有线办公鼠标曲面外观结构建模

　　日常办公场景中，鼠标是桌面人机交互的核心外设，其曲面贴合度、按键反馈行程、握持重心分布直接影响长时间操作的疲劳度，这款戴尔办公鼠标的建模过程，完全围绕实际使用中的人机交互需求展开，没有参考现成的公开教程，从实体测绘到曲面重构全程独立完成，最终还原的模型在曲面连续性、按键分缝位置、滚轮安装位的匹配度上都达到了可用于结构验证的精度。

　　从实际使用场景来看，这类办公鼠标主要适配桌面办公、常规电脑操作场景，区别于电竞鼠标的多按键、高DPI调校需求，办公鼠标更侧重握持的贴合感与长时间使用的舒适度，建模时首先确定的是手掌贴合区域的曲面曲率，参考成年男性手掌自然放松状态下的掌根支撑角度，将鼠标尾部的支撑高度设定在28mm到32mm区间，避免尾部过高顶压掌根造成长时间使用的酸胀感，同时鼠标前部的按键区域做了1.5度的向下倾斜，匹配手指自然放置时的指节角度，减少点击时的手指抬升幅度。

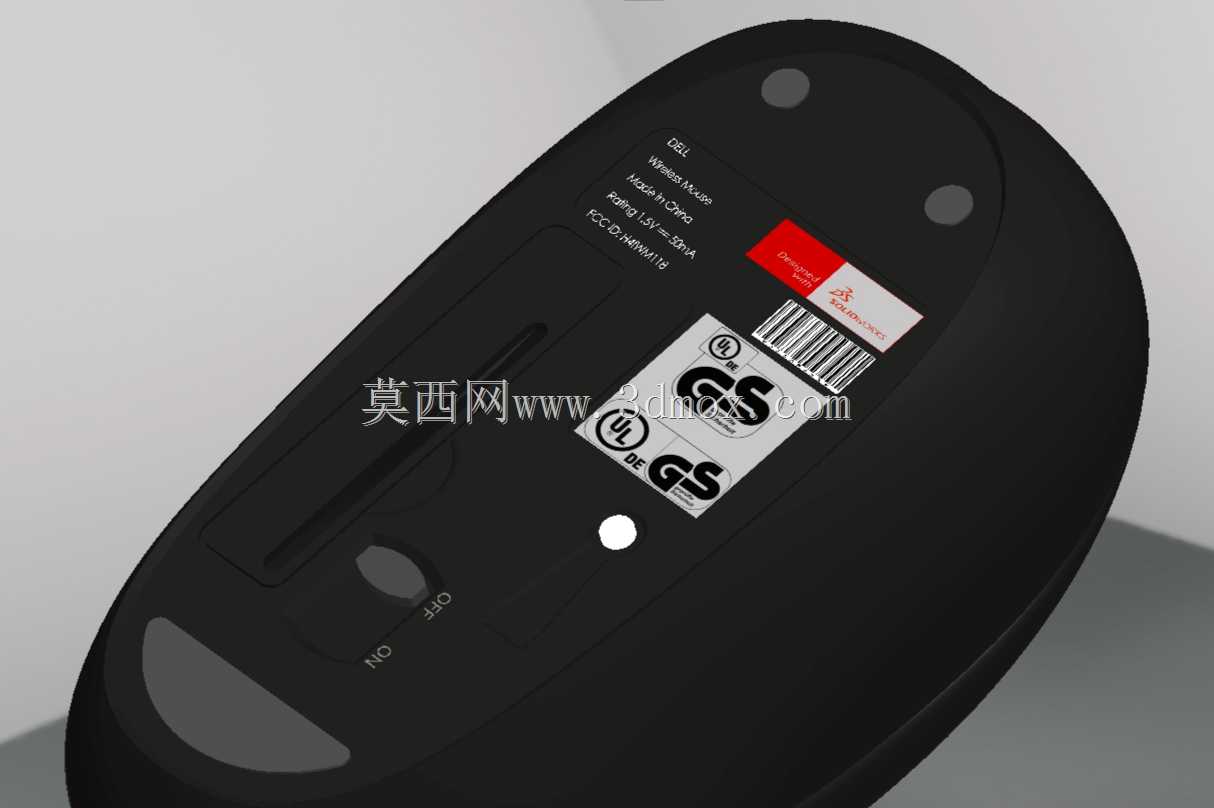

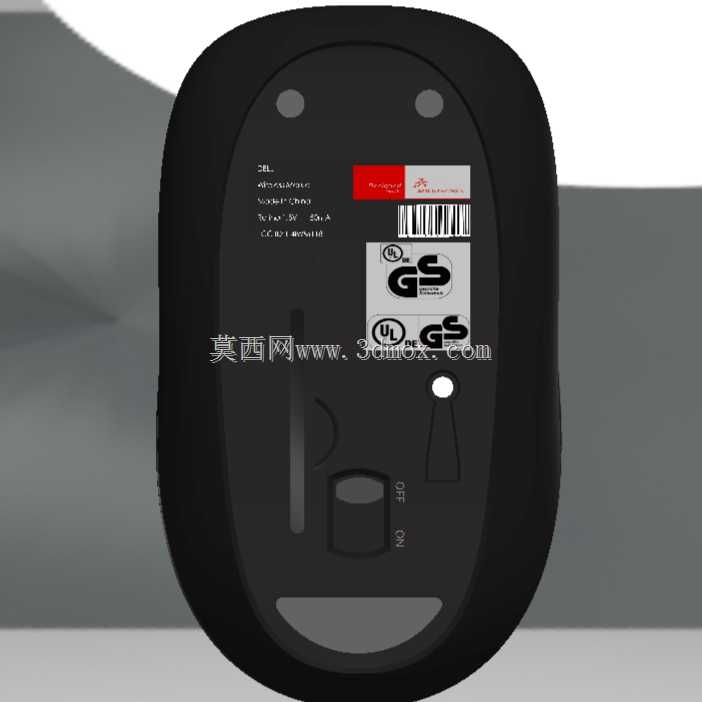

　　外形尺寸的设定完全匹配常规办公桌面的使用边界，鼠标整体长度控制在115mm左右，宽度在62mm上下，这个尺寸范围可以适配绝大多数成年用户的抓握、趴握两种主流握持姿势，不会因为尺寸过小导致握持时手掌悬空，也不会因为尺寸过大占用过多桌面操作空间。安装边界方面，鼠标底部的脚垫安装槽做了0.8mm的下沉深度，匹配常规0.7mm厚度的特氟龙脚垫，预留0.1mm的安装公差，避免脚垫突出过多影响鼠标移动的平稳性，同时底部的光学引擎开孔位置设定在鼠标纵向中心偏前12mm处，这个位置是常规使用时光学定位的最优区域，不会因为手腕转动导致光标定位偏移。

　　结构设计上，左右按键采用一体化上盖的曲面分割思路，按键分缝位置距离前端18mm，分缝宽度控制在0.3mm，既保证按键按压时的活动间隙，又不会因为缝隙过大进灰影响内部微动寿命，按键的按压行程设定在0.8mm到1.2mm区间，匹配常规国产微动的触发行程，建模时在按键根部做了0.5mm的薄壁弹性结构，保证按键按压时的回弹手感均匀，不会出现左右按键力度差异过大的问题。滚轮部分的安装位做了直径12mm的圆弧凹槽，滚轮表面的防滑齿深度设定为0.4mm，既保证滚动时的防滑触感，又不会因为齿纹过深硌伤指腹，滚轮的左右晃动间隙预留0.15mm，避免滚动时出现卡滞或晃动异响。

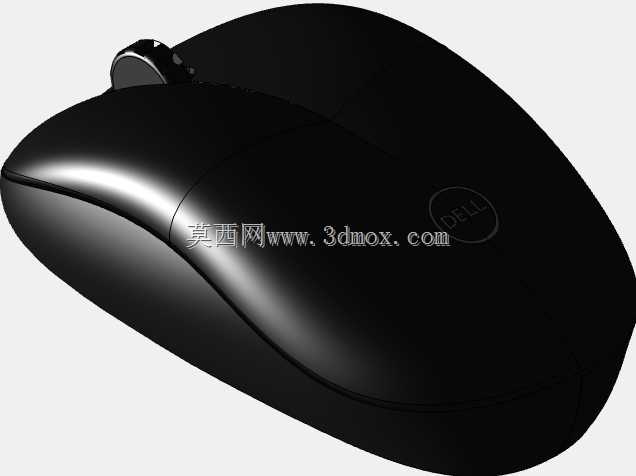

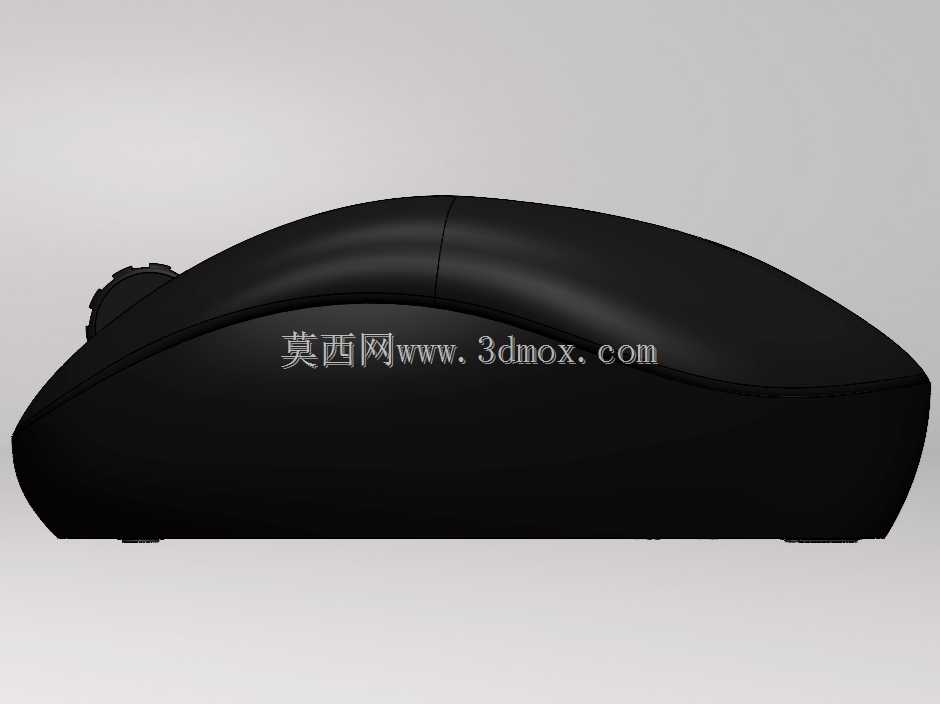

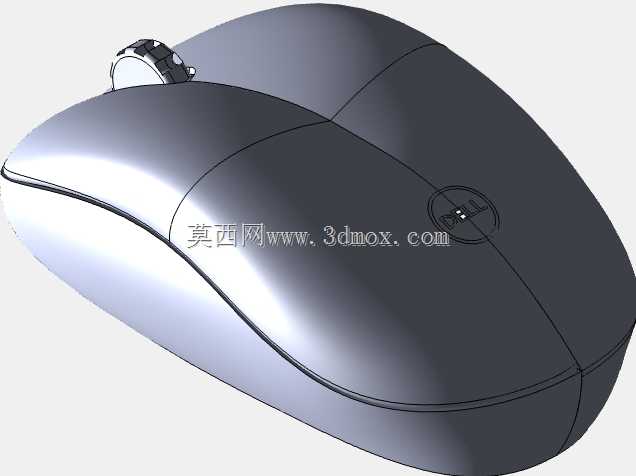

　　曲面建模过程中，重点处理了鼠标侧面的收腰弧度，从鼠标最宽处向底部做3度的向内收窄，这个弧度刚好匹配拇指与无名指自然夹持的角度，握持时手指不会出现打滑的情况，同时鼠标上盖的曲面采用G2连续的曲面拼接，避免曲面拼接处出现棱线，影响外观的整体质感，侧面的品牌标识区域做了0.1mm的下沉雕刻位，标识边缘做0.2mm的圆角过渡，避免标识边缘出现锐边影响握持手感。

　　从结构验证的角度来看，这个模型的内部腔体预留了足够的元器件安装空间，上盖与底座的配合止口做了1.2mm的搭接宽度，止口处预留0.2mm的装配间隙，保证上下盖装配时的贴合度，同时内部的配重块安装位、PCB板固定柱位置都按照常规有线鼠标的元器件布局做了预留，固定柱的高度设定为6mm，直径2.5mm，匹配M2的自攻螺丝安装需求，固定柱根部做了R0.5的圆角加强，避免跌落时固定柱断裂。

　　实际建模过程中，没有采用简单的拉伸倒圆角的粗放建模方式，而是先绘制主视、侧视、俯视三个方向的轮廓控制线，通过网格曲面的方式构建基础大面，再对按键区域、滚轮区域、侧面收腰区域做局部的曲面调整，每调整一个曲面参数都会对照实体鼠标的握持手感做验证，确保曲面曲率符合实际使用的人机需求，比如鼠标尾部的过渡曲面，最初构建时曲率偏大，握持时掌根处有明显的硌手感，后续调整了尾部曲面的控制点，将尾部的过渡圆角从R8调整到R15，同时降低了尾部最高点的高度2mm，最终的曲面贴合度完全匹配实体鼠标的握持感受。

　　对于结构设计从业者来说，这类消费类数码外设的建模，核心难点不在于曲面的复杂度，而在于每一处曲面参数、尺寸设定都要匹配实际使用的人机需求，不能只追求外观的视觉效果而忽略实际使用的舒适度，比如很多新手建模时会把鼠标侧面做的完全平直，看起来视觉效果简洁，但实际握持时拇指与无名指没有合适的支撑位置，长时间使用很容易疲劳，这款鼠标的建模过程中，每一处尺寸、每一段曲面曲率的设定，都经过了实际握持的反复验证，最终的模型既还原了实体鼠标的外观质感，也保留了所有结构安装的关键尺寸，可以直接用于后续的结构改型、3D打印验证或者相关外设产品的设计参考。
