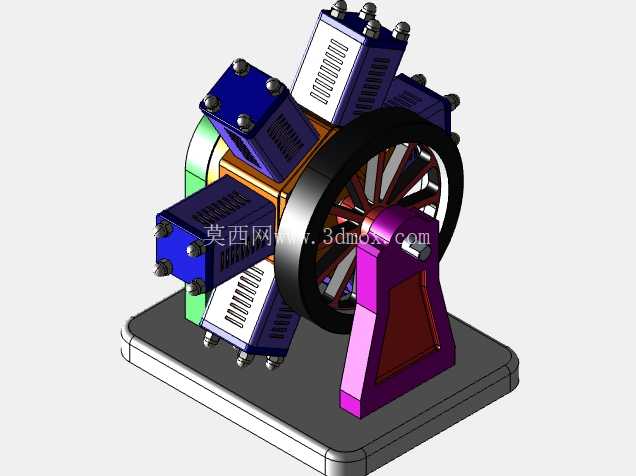

六缸径向活塞星形动力装置结构设计

　　在小型通航飞行器、复古摩托以及便携应急动力单元的选型场景里，径向活塞动力装置始终占据着不可替代的位置，这类动力单元凭借紧凑的径向布局，在有限的安装空间内实现了多缸动力的平稳输出，本次呈现的六缸径向活塞结构，正是针对这类应用场景完成的全参数化三维结构设计。从实际安装边界来看，整套动力单元采用带加强筋的一体式安装底座，底座预留了四个对称分布的螺栓固定孔位，可直接适配通用机架的安装孔距，无需额外设计转接支架；动力输出端位于曲轴前端，采用标准平键连接结构，可直接匹配飞轮、离合器或者发电机输入轴的连接尺寸，整套装置的径向尺寸控制在同排量直列发动机的60%左右，轴向尺寸仅比单缸发动机多出不到30%，对于安装空间局促的轻型飞行器、小型便携动力站来说，这种尺寸优势是直列、V型布局动力单元无法比拟的。

　　从功能特性层面来看，六个气缸围绕中心曲轴呈60度夹角均匀环形分布，这种布局天生具备极佳的动平衡特性：曲轴每旋转120度就有一个气缸进入做功冲程，动力输出的脉冲波动被大幅削弱，运转时的整机振动远低于同缸数的直列机型，甚至不需要额外加装大尺寸平衡轴就能实现平稳运转，这对于自重控制要求严苛的轻型飞行器来说，能有效降低机身结构的疲劳载荷。冷却系统的设计上，每个气缸外壁都设计了阵列式散热鳍片，依靠飞行器飞行时的迎面气流或者配套的冷却风扇就能实现足够的散热效率，不需要布置复杂的水冷管路、水泵和散热器，大幅降低了整机的故障率和维护成本，部分高负荷工况下也可兼容液冷改装，气缸外壁预留了液冷套的安装定位面。曲柄连杆机构采用了主副连杆结构设计，主连杆直接连接曲轴曲柄销，其余五个气缸的副连杆通过铰接销连接在主连杆的凸缘上，这种结构避免了多连杆并列布置带来的曲轴轴向尺寸增加问题，同时保证了所有活塞的运动行程完全一致，做功时序精准可控。气门机构布置在每个气缸的顶部，采用顶置气门设计，可由曲轴前端的凸轮齿轮驱动，也可根据需求适配单独的凸轮轴驱动结构，进排气口的朝向统一沿径向向外，方便布置进气歧管和排气收集管路。

　　从设计思路上，这套结构在建模阶段就充分考虑了加工和装配的工艺性：所有气缸采用完全相同的结构参数，具备完全互换性，加工时不需要为不同气缸制作单独的工装夹具，维护时可直接替换同规格气缸组件；活塞、活塞环、气门等易损件都采用通用内燃机的标准尺寸规格，不需要定制特殊配件，大幅降低了后期的运维成本。支撑曲轴的两个主轴承座采用分体式设计，装配时可先完成曲轴连杆组件的组装，再扣合轴承座上盖，装配工艺性远优于整体式轴承座结构。前端的飞轮采用辐条式结构，在保证转动惯量满足运转平稳性要求的前提下，尽可能降低了飞轮自重，减少了不必要的动力损耗。

　　实际应用中，这类六缸径向活塞动力除了适配轻型通航飞机、复古造型摩托车之外，还可作为小型应急发电机组、便携消防水泵的动力源，在高海拔、低温等复杂环境下，凭借简单可靠的结构、稳定的动力输出特性，能够持续提供稳定的动力输出，不需要复杂的外围辅助系统就能正常工作。建模过程中对所有运动部件都做了干涉检查，活塞在上止点、下止点位置时与气缸盖、曲轴箱的间隙都控制在合理范围内，连杆摆动过程中不会与曲轴箱内壁、相邻连杆发生运动干涉，气门的升程和开闭时序也与活塞运动轨迹做了匹配验证，不会出现气门碰撞活塞的问题。整套结构的细节处理上，所有连接螺栓的位置都预留了足够的扳手操作空间，日常维护拆装火花塞、调整气门间隙时，不需要拆解额外的周边部件，气缸的排列角度也给每个气缸的火花塞拆装留出了足够的操作空间，大幅降低了日常维护的操作难度。
