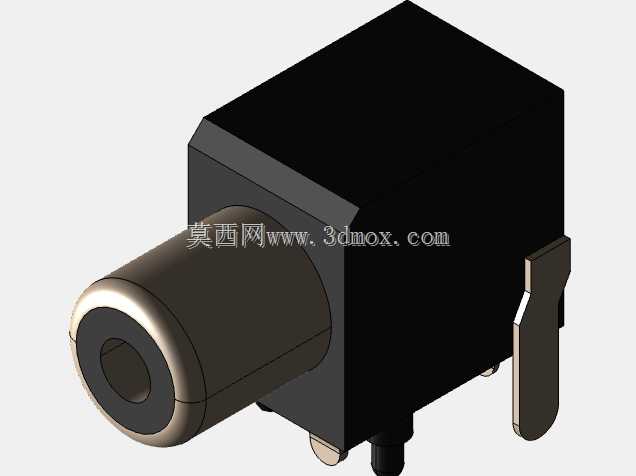

90度弯插PCB板载单声道RCA同轴插孔

　　在消费类音视频设备、小型工控信号采集终端、车载影音改装模块的板级电路设计中，板载音视频接口的选型直接决定整机组装的空间利用率与信号传输稳定性，这款90度弯插结构的RCA同轴插孔，正是针对PCB板侧出线、整机内部竖向空间受限的场景开发的接插件方案。不同于直插式RCA接口需要在接口前方预留足够的插拔操作空间、且接口轴向与PCB板面垂直占用大量竖向高度的设计，这款弯插结构将插孔的插接方向调整为与PCB板面平行，插接口朝向板边外侧，焊接引脚垂直向下穿过PCB焊盘完成波峰焊或回流焊固定，能够将接口整体在PCB板面以上的高度压缩到极低水平，适配薄型机壳、内部堆叠紧凑的设备设计需求。

　　从功能特性来看，这款单声道RCA插孔采用同轴接触结构，外层金属壳体作为信号屏蔽层与接地引脚连通，能够有效隔绝板载高频电路对音视频模拟信号的电磁干扰，中心接触弹片采用弹性铜合金材质，表面做镀镍打底加镀金处理，既保证多次插拔后的接触可靠性，避免长期使用后出现接触不良、信号衰减的问题，也能降低接触电阻减少信号传输损耗。接口的插拔阻尼经过调校，既不会因为插拔力过小导致线缆插头松脱，也不会因为插拔力过大造成用户操作困难或者PCB焊盘受外力拉扯出现脱焊。

　　在安装边界设计上，这款插孔的定位引脚与信号引脚的孔位间距严格遵循通用PCB设计规范，两个固定引脚分别布置在接口主体的两侧下方，除了电气连接作用外还能承担机械固定功能，分散插拔过程中产生的侧向力，避免长期使用后引脚与焊盘连接处出现疲劳断裂。接口主体的绝缘基座采用耐高温工程塑料注塑成型，能够耐受PCB焊接过程中的高温冲击，不会出现基座变形、金属插针移位的问题。金属外壳部分采用拉伸成型工艺，接缝处做压合密封处理，既提升整体结构强度，也能进一步增强屏蔽效果。

　　在实际选型应用中，结构工程师需要注意在PCB板边预留对应的接口开孔，开孔尺寸需要匹配接口金属套筒的外径，同时在接口后方的PCB区域避免布置过高的元器件，防止与接口主体产生干涉；焊接过程中需要控制焊盘的吃锡量，避免焊锡溢出造成相邻引脚短路。这类弯插RCA接口常被用在机顶盒、小型功放板、车载影音转接板、老旧音视频设备的维修替换场景中，相比直插接口能够大幅缩减整机厚度，在板卡横向插入机壳的安装结构中，弯插接口的朝向正好与机壳后侧的接口面板对齐，不需要额外加装转接排线，能够简化整机组装流程，降低生产装配成本。在三维建模过程中，建模人员需要准确还原金属套筒的内径与深度尺寸，保证与标准RCA插头的配合公差符合行业规范，同时要准确还原引脚的位置与伸出长度，确保生成的PCB封装能够直接用于制版，避免出现孔位偏差无法焊接的问题；接口外壳的倒角与定位凸台细节也需要准确还原，方便结构工程师在做整机干涉检查时能够得到准确的装配间隙数据，避免后期开模后出现接口与机壳干涉的问题。
