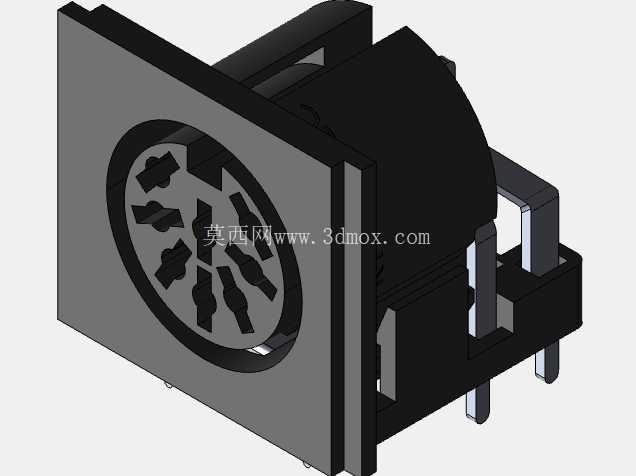

DIN8 262度90度面板PCB母插头连接器

这款DIN规格圆形母插头连接器，核心适配水平面面板的PCB板端安装场景，在音视频信号传输、老式工业控制信号接驳、复古外设接口拓展的设备结构设计中，是经常会用到的板端接插部件。很多做老式音视频设备复刻、工业控制台信号接口排布的结构工程师，在做面板接口布局时，常会遇到接口需要从面板正面插接、尾部走线转向90度贴合PCB板面焊接的需求，直插式的连接器尾部焊脚垂直于PCB，会占用过多板后纵深空间，在壳体内部空间局促的设备里很难排布，这款90度弯角结构的母座，刚好能解决这类空间受限场景下的安装痛点。

从结构设计逻辑来看，这款连接器的前端法兰面做了平直的方形定位边，安装时可以直接贴靠面板内侧的定位凸台，不需要额外做防转结构，法兰上预留的固定点位可以通过卡扣或者小螺丝与面板锁紧，避免频繁插拔导致的母座移位、焊脚脱焊问题。接口端的接触端子排布完全遵循DIN 8 262°的规范定义，8个接触片围绕中心定位柱呈对应角度分布，插接时公头的定位缺口对准母座内部的定位筋，就能保证端子精准对位，不会出现插反导致的端子弯折、信号接反问题。接触片采用弹性铜材冲压成型，表面做镀锡处理，既能保证多次插拔后的接触可靠性，也能降低焊接时的上锡难度，适合波峰焊或者手工补焊的加工工艺。

尺寸边界上，这款母座的全尺寸控制在13.2mm，前端接口的圆形外径适配常规的DIN接口面板开孔尺寸，法兰面的方形轮廓比开孔直径略大，安装时可以完全遮盖面板开孔边缘的毛刺，不需要额外做孔位的倒角美化处理。90度弯折的尾部焊脚长度做了统一管控，焊脚伸出PCB板面的高度刚好符合波峰焊的工艺要求，不会因为焊脚过长导致焊接后剪脚工序额外增加工时，也不会因为焊脚过短导致焊接强度不足、受外力后焊盘脱落。母座的主体绝缘部分采用耐高温的工程塑料注塑成型，过波峰焊时不会出现壳体变形、端子移位的问题，塑料壳体的壁厚做了均匀化处理，避免注塑成型时出现缩痕、翘曲，保证法兰面的平面度，安装后和面板之间不会出现明显缝隙。

在实际选型应用中，这款连接器常被用在复古游戏主机的外设接口面板、老式专业音频设备的信号输入输出接口、小型工业控制盒的通讯接口位置，这类设备的共同特点是壳体内部PCB和面板之间的距离非常有限，直插式连接器的尾部会顶到PCB上的其他元器件，而90度弯角的结构把焊脚转向平行于PCB的方向，焊脚直接插入PCB对应的焊盘孔内，既可以通过焊盘实现连接器的辅助固定，也能最大化压缩板后占用的空间，让设备内部的结构排布更紧凑。设计这款连接器的三维模型时，需要重点管控几个关键尺寸的公差：前端接口的内孔直径、接触片的位置度、法兰面到焊脚端面的距离、焊脚的间距，这些尺寸如果出现偏差，要么会导致公头无法正常插入，要么会出现焊脚和PCB焊盘不对孔、安装后面板和母座之间缝隙过大的问题。另外，母座侧面的定位卡扣尺寸也需要和面板的卡接槽尺寸匹配，卡扣的脱模斜度要控制在合理范围，既保证安装时可以顺利卡入，也能保证卡入后的锁紧力足够，承受常规插拔力时不会出现松脱。

从结构可靠性角度考虑，这款连接器的塑料壳体和内部端子之间做了防退卡扣结构，端子插入壳体的定位槽后，卡扣会自动卡入端子上的定位缺口，即使频繁插拔产生轴向力，端子也不会从壳体中被推出，避免出现端子退针导致的接触失效。90度弯折的位置做了加强筋结构，分散焊接和插拔时产生的应力，避免焊脚位置出现塑料开裂的问题。对于需要做设备结构设计的工程师来说，这款模型可以直接导入装配体中，用来核对面板开孔尺寸、PCB焊盘位置、板后空间是否存在干涉，不需要从零开始绘制接插件模型，能大幅缩短结构设计阶段的周期，也能避免因为自行建模的尺寸误差导致后续打样出现装配问题。在排布PCB的时候，也可以参考模型的焊脚位置，提前预留好焊接空间，避开周边的高大元器件，保证连接器可以顺利贴板焊接。
