手动可调式滚花夹持加工工具结构

　　这款手动滚花工具主要面向小批量零件加工、现场修配以及教学实训场景，在没有专用滚花机的普通车床上，或是钳工工位的手工修滚作业中都能适配使用，区别于固定安装在机床刀架上的刚性滚花刀架，这款工具采用钳式夹持结构，不需要额外的安装基座，手持即可完成对棒料、薄壁管件外圆面的滚花作业，也可以临时装夹在小型台虎钳上作为固定滚花工位使用，适配的加工件直径覆盖范围较广，通过调节螺杆的行程可以适配从几毫米到数十毫米直径的圆柱形工件，不需要更换夹头或者调整垫块，转动尾部的调节螺杆就能改变两个滚花轮的开合间距，适配不同直径的待加工工件。

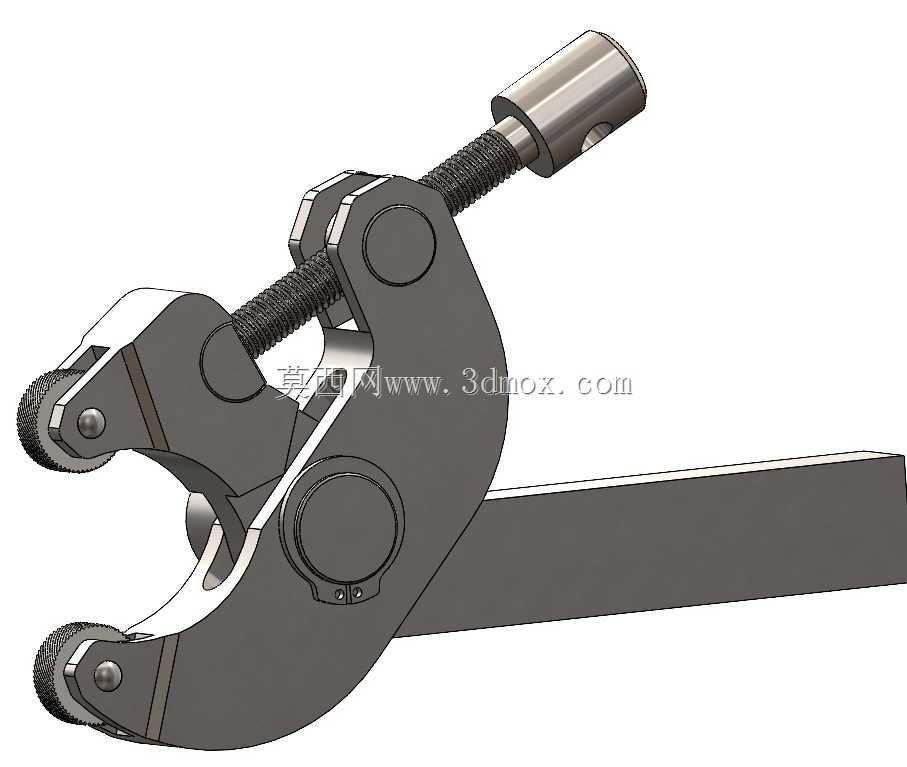

　　从结构设计来看，整体采用杠杆式钳体结构，两个钳臂通过中部的销轴铰接，形成稳定的夹持力臂，尾部的调节螺杆穿过其中一个钳臂的螺纹孔，端部顶靠在另一个钳臂的定位槽内，转动螺杆时就能推动两个钳臂绕销轴转动，实现前端滚花轮的开合动作，这种结构相比直压式的滚花工具，力臂更长，施加相同的手动力时，滚花轮对工件表面的压合力更大，能够在较硬的金属材料表面压出清晰的网纹或者直纹滚花，不会因为压力不足出现滚花打滑、纹路浅淡的问题。前端的两个滚花轮分别通过销轴固定在钳臂的头部，滚花轮可以绕自身销轴自由转动，作业时将工件夹在两个滚花轮之间，转动工件或者沿工件轴向移动工具，滚花轮就会随工件表面的摩擦力自转，在工件表面挤压出均匀的滚花纹路，滚花轮的安装位置预留了微调间隙，可以根据加工需求更换不同纹路、不同节距的滚花轮，不需要改动钳体主体结构，只需要拆卸固定销轴就能完成滚轮更换，适配直纹、网纹、左右斜纹等不同的滚花加工需求。钳体的长臂部分做了贴合手型的弧度处理，手持作业时可以单手握持长臂施加夹持力，另一只手转动工件或者移动工具，长时间作业也不容易出现手部疲劳，长臂的截面采用变厚度设计，靠近销轴铰接的位置厚度更大，承受夹持反力时不会出现形变，保证两个滚花轮的平行度，避免滚花过程中出现纹路歪斜、深浅不一的问题；尾部的调节螺杆端部做了滚花防滑处理，不需要借助扳手就能徒手转动调节，快速适配不同直径的工件，螺杆的行程做了限位设计，调节到最大开合位置时也不会从钳臂的螺纹孔中脱出，避免现场作业时零件散落丢失。

　　从安装边界和外形尺寸来看，工具整体长度控制在单手可操作的范围内，头部的铰接位置做了沉头处理，没有突出的螺栓头，作业时不会和工件或者周边的工装发生干涉，两个滚花轮的中心连线始终和钳体的对称面重合，调节过程中不会出现偏移，保证滚花时两个滚轮对工件的压力对称，不会把薄壁管件夹变形，也不会因为受力不均导致滚花轮崩齿。在实际使用场景中，这类工具常用来处理设备维修时的小零件滚花修复，比如紧固件的防滑头、操作手柄的防滑纹路修复，不需要把工件拆下来搬到大型机床上，手持工具就能现场完成加工，对于小批量的非标零件加工，也不需要专门定制滚花夹具，用这款工具就能快速完成滚花工序，节省工装制作的成本和周期；在实训教学场景中，这款工具的结构直观，能够让学员快速理解杠杆夹持、螺纹调节、滚轮滚压的机械原理，不需要复杂的操作培训就能上手使用。

　　结构设计上充分考虑了作业时的受力情况，所有铰接位置都做了淬火处理，长期使用也不会出现销轴磨损、钳体旷量的问题，滚花轮采用合金工具钢制作，硬度满足常规钢材、铝合金、铜材等常见金属材料的滚压需求，正常使用情况下滚轮的使用寿命很长，不需要频繁更换。钳体的表面做了氧化处理，在车间多油污、多切削液的环境中使用也不容易生锈，日常维护只需要定期给铰接销轴和调节螺杆添加少量润滑油，就能保证调节顺畅、夹持力稳定，不会出现螺杆卡滞、钳臂转动不灵活的问题。和传统的固定式滚花刀架相比，这款工具不需要依赖机床的刀架安装位，使用场景更加灵活，不管是车床配套使用、钳工台手工使用，还是外出维修现场作业都能适配，夹持力可以通过尾部的螺杆精准调节，加工薄壁件时可以适当减小夹持压力，避免工件变形，加工硬质钢材时可以加大夹持压力，保证滚花纹路清晰，调节过程是线性的，能够精准控制开合量，不会出现调节过量导致滚轮碰撞的问题。
