内啮合传动用内齿圈结构设计

　　在行星轮系、高扭矩传动机构的设计场景中，内齿圈是决定传动系统紧凑性与承载能力的核心部件，这类零件的内表面加工有连续轮齿，可与外啮合行星轮、太阳轮配合完成动力分流与扭矩传递，相比外啮合平行轴传动，采用内齿圈的行星结构能在相同传动比下将径向安装尺寸压缩40%以上，同时通过多行星轮均载设计将单齿啮合应力降低30%左右，广泛应用在汽车自动变速器、风电增速箱、工程机械行走减速机、重载回转驱动等对空间占用与扭矩密度要求严苛的工况中。

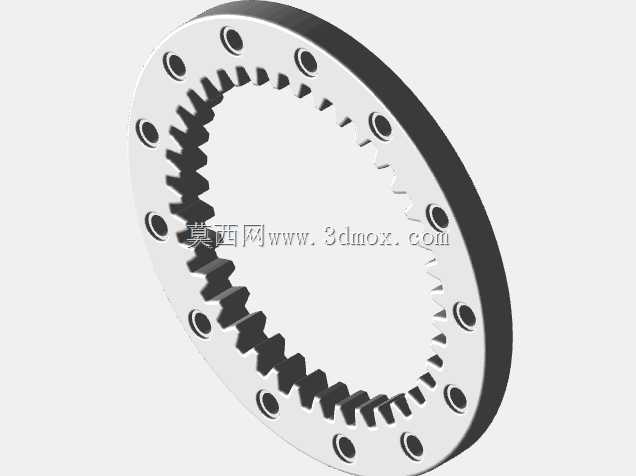

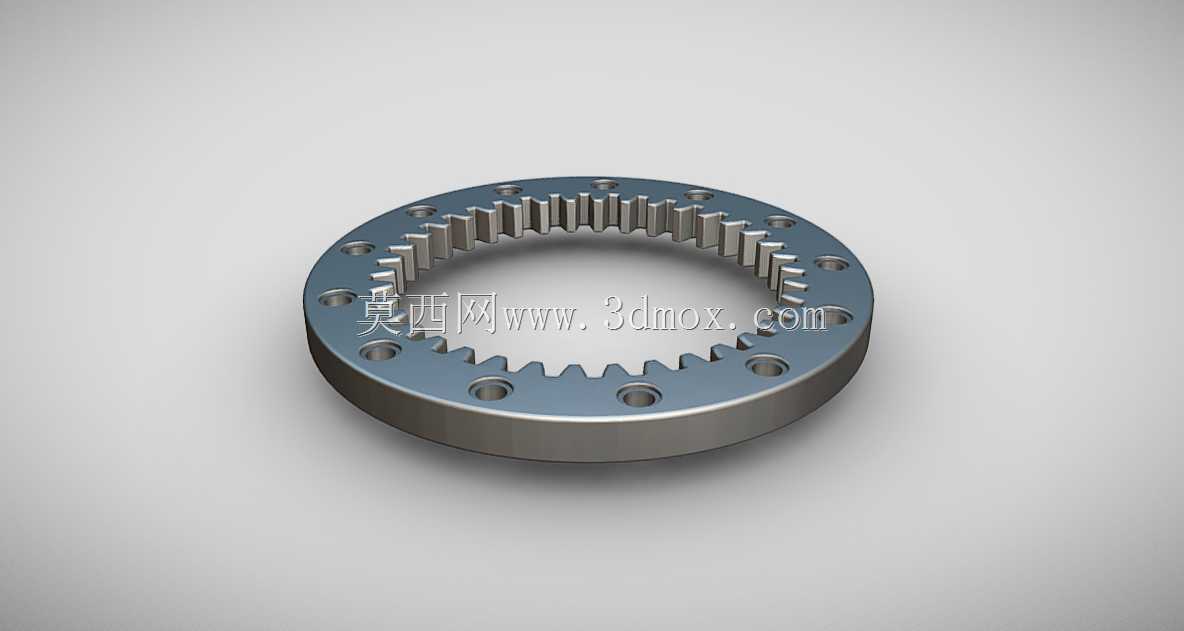

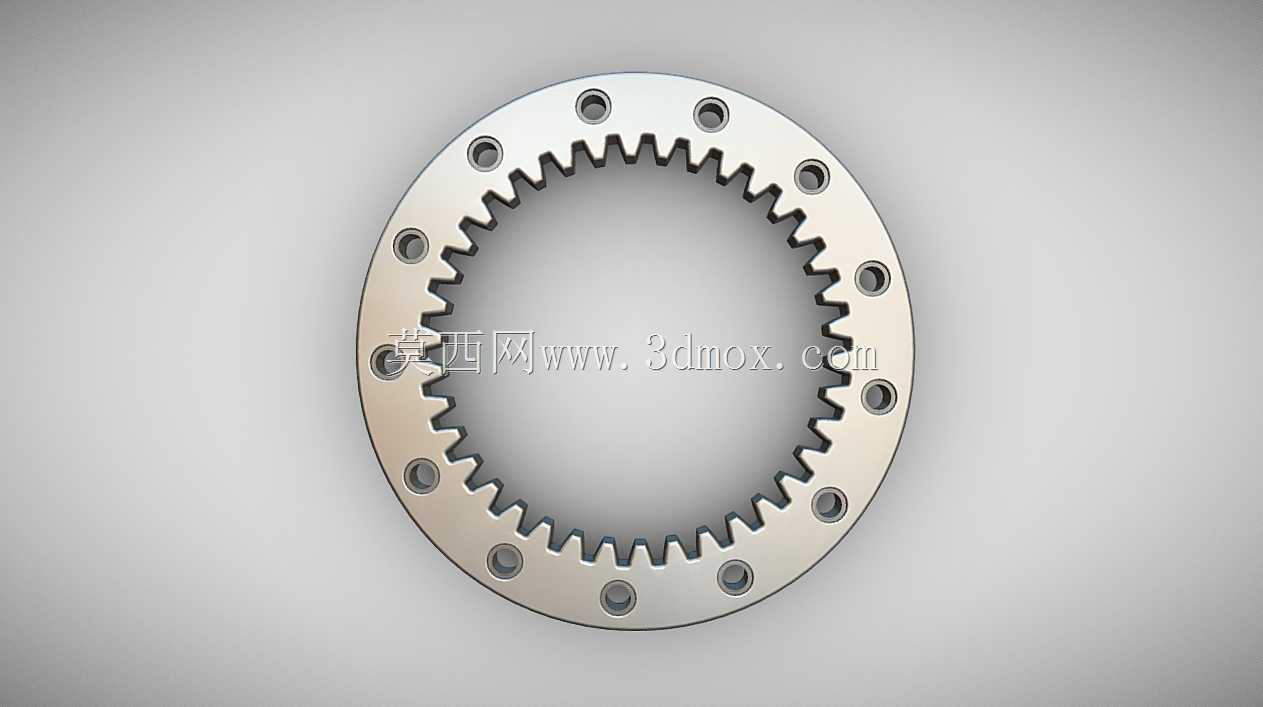

　　从结构设计逻辑来看，这款内齿圈采用整体环形锻件加工思路，轮齿沿内圆柱面均匀分布，齿向根据使用场景可选择直齿或斜齿，直齿版本加工难度低、装配容错率高，适合中低速重载的固定速比传动场景，斜齿版本啮合重合度更高、传动噪音更低，多用于高速级或对NVH表现有要求的乘用车传动系统。齿圈外缘均匀分布的安装通孔，用于与壳体、回转支撑或行星架端盖实现螺栓紧固，孔位的位置度公差需控制在0.02mm以内，避免装配后齿圈出现径向偏摆，导致轮齿啮合侧隙不均、局部载荷集中引发断齿故障。

　　设计过程中需重点校核几个核心边界：首先是内齿圈的壁厚，壁厚过薄会导致热处理后齿形变形超差，同时受载时齿圈产生径向弹性变形引发啮合冲击，壁厚过大则会增加不必要的转动惯量与材料成本，通常根据模数大小将壁厚控制在2.5-5倍模数区间，再结合额定扭矩下的有限元应力分析结果做微调；其次是轮齿的参数匹配，内齿与外行星轮啮合时存在齿廓干涉风险，设计时需通过变位系数调整避免根切与过渡曲线干涉，同时保证合理的啮合侧隙，侧隙过小会导致热胀卡滞、润滑脂无法进入啮合面，侧隙过大则会引发正反转换向冲击、降低传动精度。

　　从安装适配维度看，这类内齿圈的轴向定位通常依靠端面止口与端盖压紧配合，止口的配合公差选择H7/h6间隙配合，既保证装配时的同轴度定位，又避免过盈配合导致齿圈变形；轮齿的有效齿宽需比配对行星轮的齿宽大2-3mm，补偿装配时的轴向窜动误差，保证全齿宽参与啮合承载。实际工程应用中，内齿圈的失效形式多为齿面接触疲劳磨损、齿根弯曲断裂，因此在建模阶段需对齿根过渡圆角做优化，避免应力集中，同时根据载荷谱选择合适的材料与热处理工艺，中载场景常用40Cr调质后齿面高频淬火，重载冲击场景则选用20CrMnTi渗碳淬火，保证齿面硬度达到HRC58-62的同时，芯部保持足够韧性抵抗冲击载荷。建模时需严格遵循渐开线齿廓生成逻辑，保证齿形精度符合GB/T 10095的相关精度等级要求，通常动力传动用内齿圈精度等级选7级，高精度伺服传动场景则需提升至6级，对应的齿向公差、齿距累积公差都需按标准做对应约束，避免加工完成后出现啮合异响、承载不足的问题。
