SolidWorks基础练习用几何组合造型结构

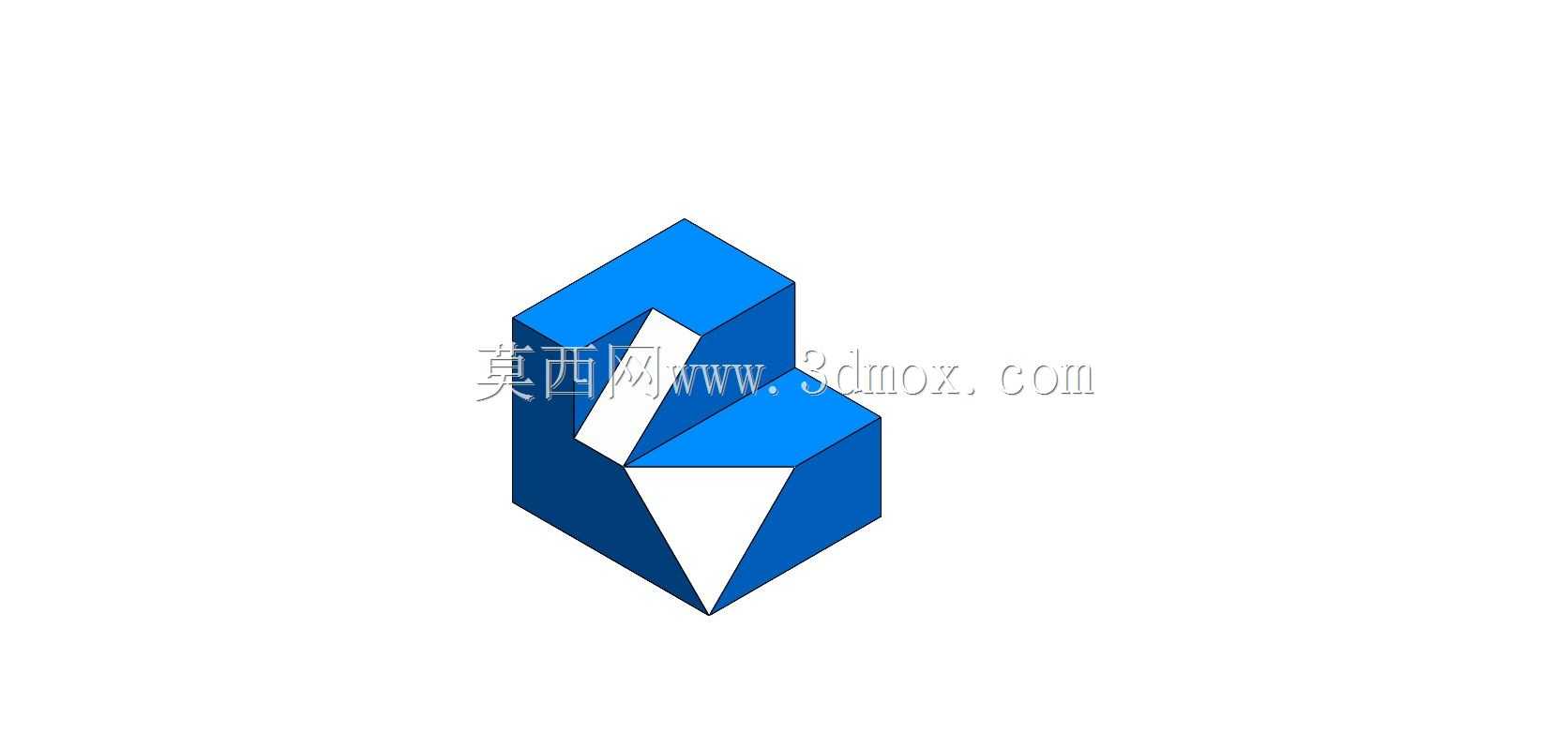

　　实际建模过程中，首先要梳理各个块体的空间位置关系，区分不同块体的凹凸配合边界，比如图中这类蓝白配色的块体组合，蓝色部分是实体凸台结构，白色部分是切除或者独立嵌入的块体，在做特征的时候要先确定主实体的整体轮廓，通过两次方向不同的拉伸做出两个互相垂直的块体基础，再通过斜向的切除特征做出白色三角区域的轮廓，整个过程不需要复杂的曲面操作，全是基础的实体特征，刚好能让新手熟悉拉伸凸台、拉伸切除、特征组合这些最常用的命令操作逻辑。从实际应用场景来说，这类练习模型本身不直接对应工业生产的终端零件，但它承载的建模逻辑是所有机械结构设计的基础，小到五金配件的倒角、孔位定位，大到变压器壳体、机械设备机架的框架搭建，本质上都是从基础块体的拼接、切除开始的。很多人做电源变压器类的结构设计时，一开始容易忽略基础构型的练习，直接去画绕组、铁芯的细节，最后往往出现壳体和内部组件干涉、安装孔位对不上的问题，根源就是早期基础练习的时候没有建立起严谨的基准定位思维。做机械结构设计的头几年，很多人都会从这类基础几何组合造型练手，别小看这类看似简单的块体拼接练习，它是锻炼空间构型思维、掌握软件特征操作逻辑的核心入门载体，很多刚接触三维建模的新手容易跳过这类基础练习直接去碰复杂设备模型，最后往往因为特征逻辑混乱、约束关系冲突反复返工，反而拖慢了学习进度。这类组合造型的设计思路，核心是从基础的拉伸、切除特征入手，先确定整体的空间基准，把三个互相垂直的基准面作为所有特征的定位参考，避免后续特征出现基准漂移的问题。说到外形尺寸与安装边界，这类练习模型在建模时通常会设定一个规整的整体边界，比如整体外轮廓控制在100mm×100mm×150mm的立方空间内，各个块体的拼接面要保证完全贴合，没有缝隙或者重叠，切除特征的角度要保持一致，保证白色三角区域的两个斜面角度对称，这其实是在锻炼设计者对尺寸公差、对称约束的把控能力——放到实际的变压器结构设计里，铁芯的叠片间隙、绕组的安装空间、壳体的配合公差，都需要这种精准的尺寸控制能力，差个几毫米可能就会出现组件装不进去、运行时产生异响的问题。

　　做这类练习的时候，不要只追求画出来形状像，要刻意去梳理特征树的逻辑顺序，比如先做哪个凸台、后做哪个切除，每个特征的草图是完全定义还是欠定义，很多新手画出来的模型拖动一下就变形，就是因为草图没有添加足够的几何约束，尺寸标注没有闭环，这种习惯带到实际工作里，后续改模型的时候会出现大量的特征报错，严重影响设计效率。另外，这类几何组合造型的练习，也能帮设计者建立空间投影的思维，看着等轴测视图的模型，能快速在脑子里反应出前视、上视、右视三个方向的平面投影形状，这对后续出工程图、核对加工尺寸是非常重要的能力，很多刚入行的设计师出的工程图经常出现视图投影错误，就是因为早期练习的时候没有打好空间投影的基础。

　　实际工作中做变压器的结构设计，首先要确定的就是整体的安装边界，比如电源变压器要装进设备的电源仓里，就必须严格限制整体的长宽高尺寸，不能超出安装空间的范围，同时还要预留出接线端子的位置、散热的间隙，这些尺寸控制的思路，和做这类基础练习时控制整体外轮廓边界的逻辑是完全一致的。还有特征之间的父子关系，做练习的时候就要刻意避免出现冗余的特征参考，比如不要把一个切除特征的草图参考放到后面才做的特征上，不然调整前面特征尺寸的时候，后面的特征会大面积报错，这种规范的建模习惯，都是在一次次基础练习里慢慢养成的。很多人觉得这类练习太简单，不屑于花时间练，真到做实际项目的时候，一个简单的安装板都要画半天，还经常出现配合错误，反而要花更多的时间补基础。

　　这类组合造型虽然没有复杂的曲面、没有精密的传动结构，但它覆盖了三维建模最核心的基准选择、草图约束、特征顺序、尺寸控制这几个核心环节，把这些基础练扎实了，后续去做复杂的变压器结构、机械设备零件的时候，才能做到逻辑清晰、少出错误。建模的时候还要注意实体的合并逻辑，两个相邻的凸台如果是同一个零件的部分，要确保合并结果选项勾选正确，不要出现多余的实体，不然后续做工程图的时候会出现剖面线不一致、质量属性计算错误的问题，这些细节都是在基础练习里需要注意的点，放到实际生产里，如果零件模型出现多余实体，导出的加工图纸就会出现错误，导致加工出来的零件不符合要求，造成物料浪费。另外，这类练习也可以尝试用不同的建模思路去做同一个造型，比如同一个三角切除区域，可以用一次斜向拉伸切除做出来，也可以先做一个三角凸台再用组合删减的方式做出来，通过不同方法的对比，能更深刻地理解不同特征命令的适用场景，后续遇到复杂结构的时候就能快速选出最高效的建模方式。
