星形弹性联轴器缓冲垫结构设计

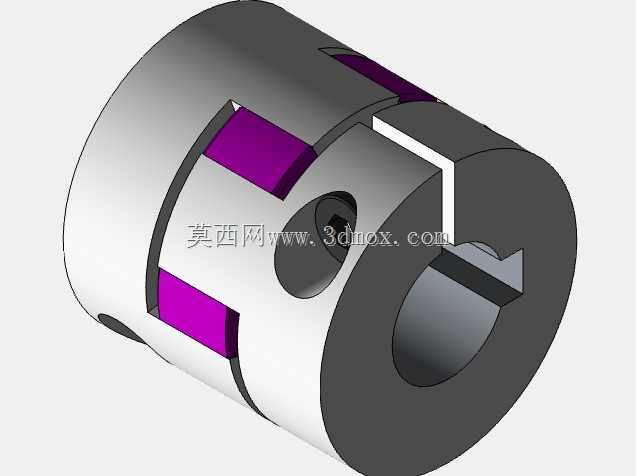

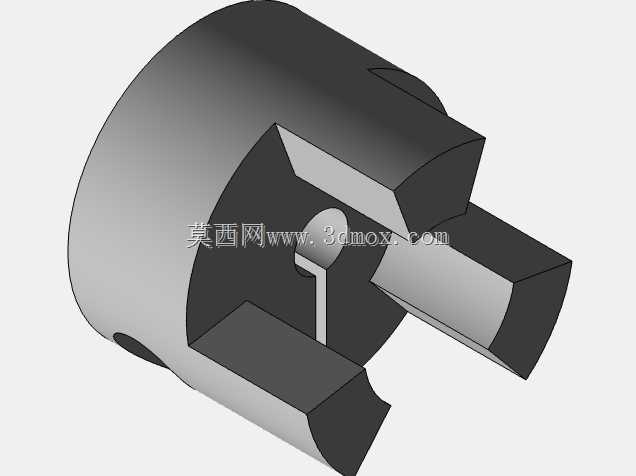

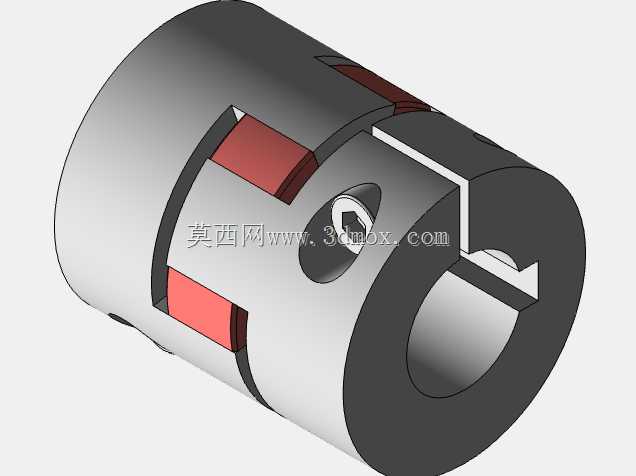

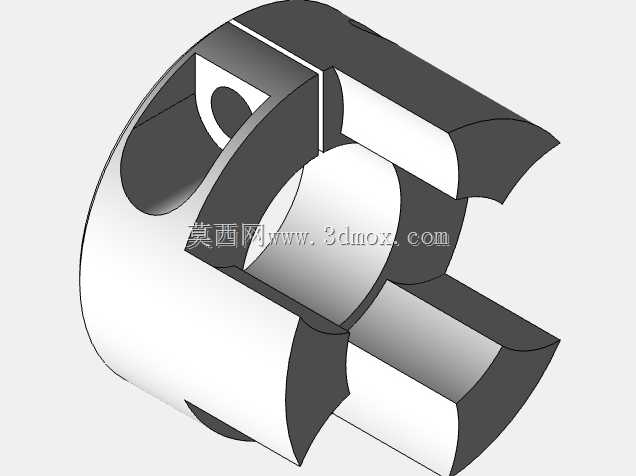

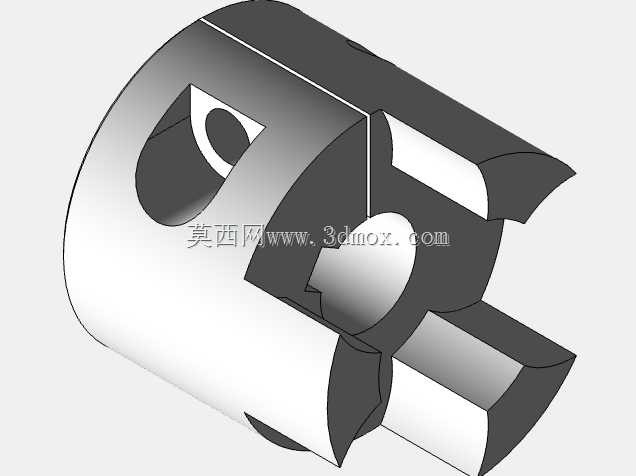

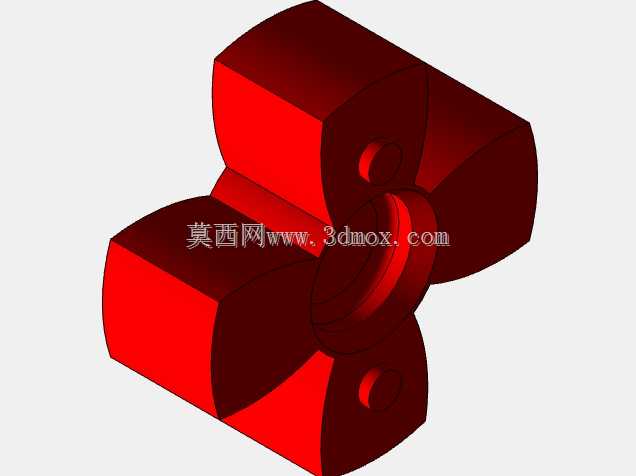

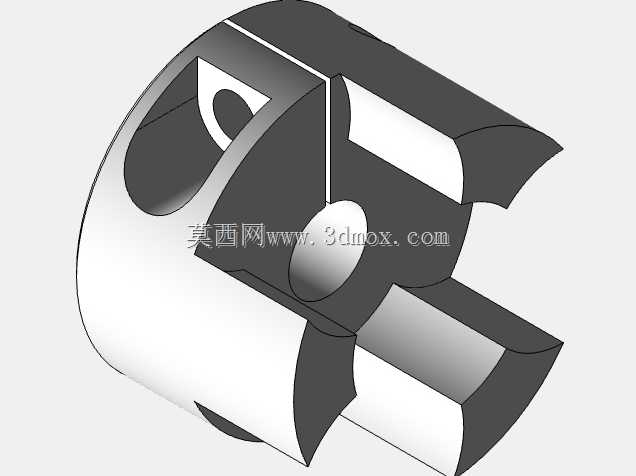

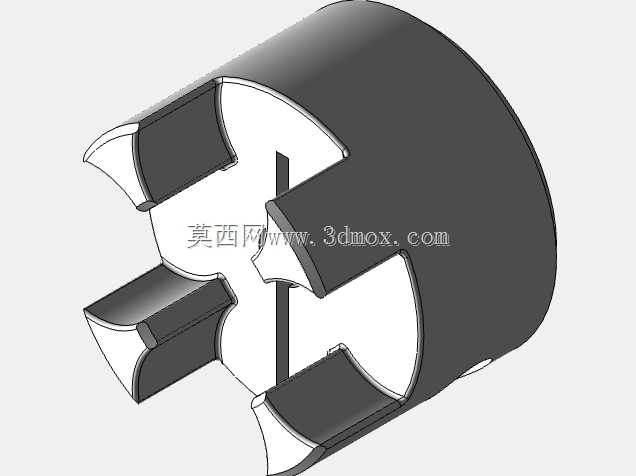

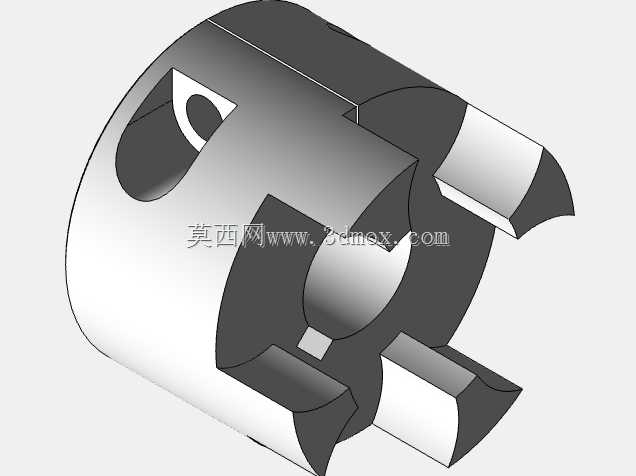

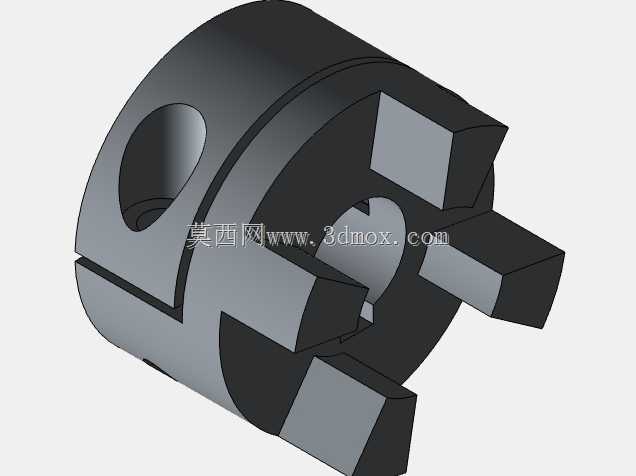

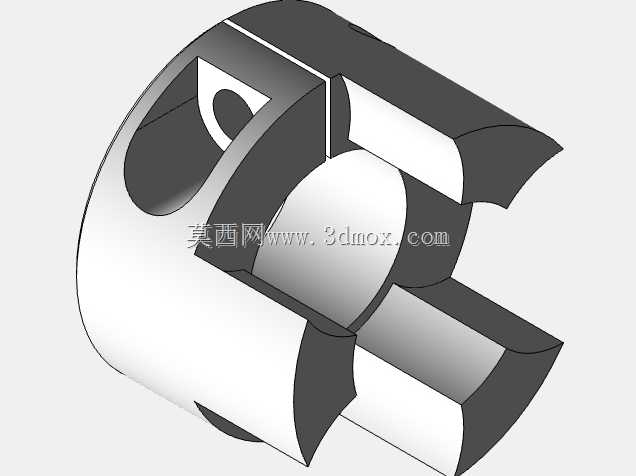

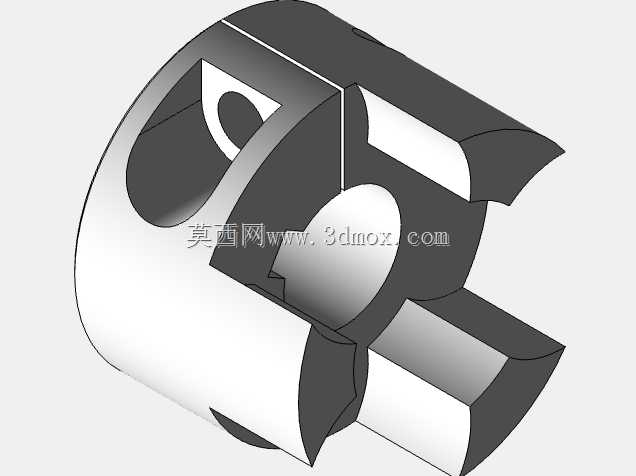

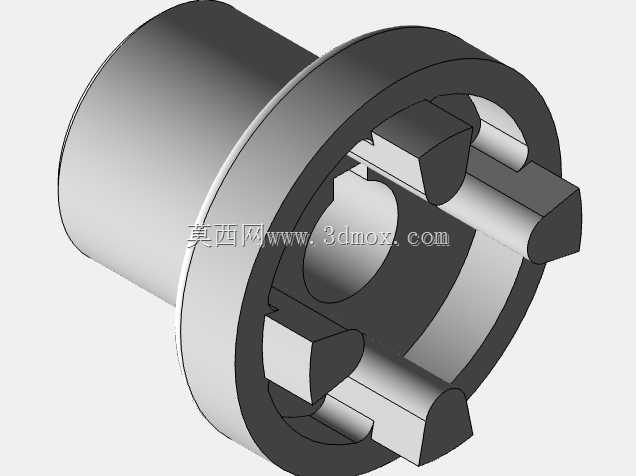

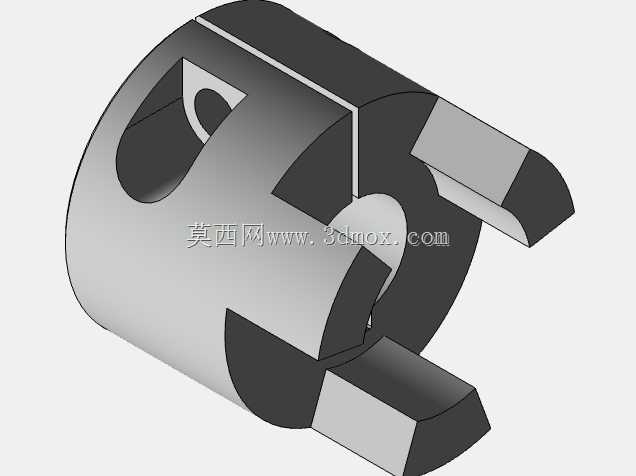

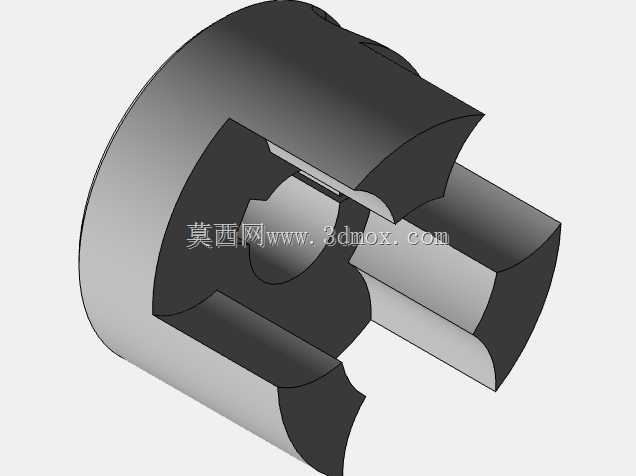

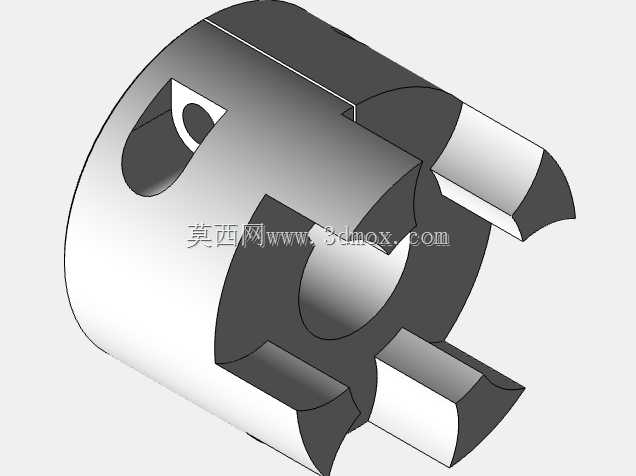

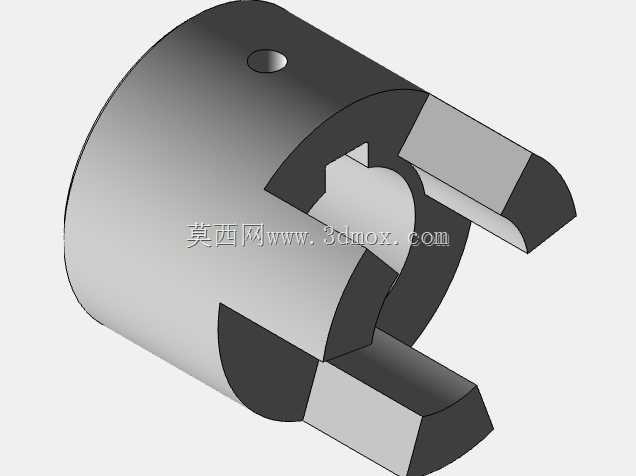

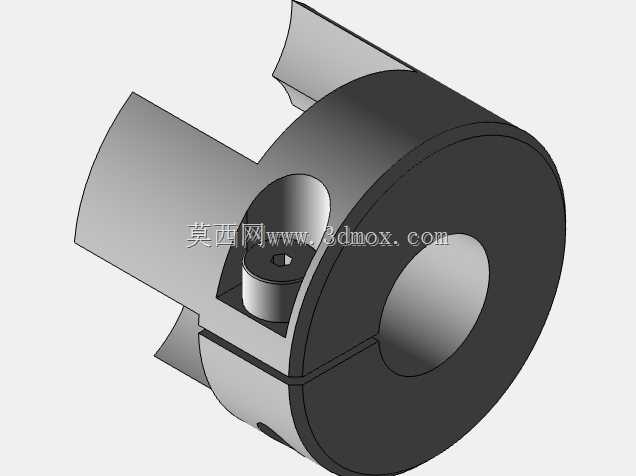

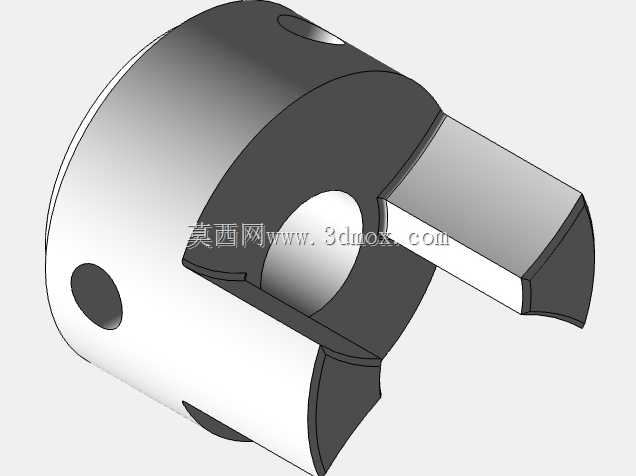

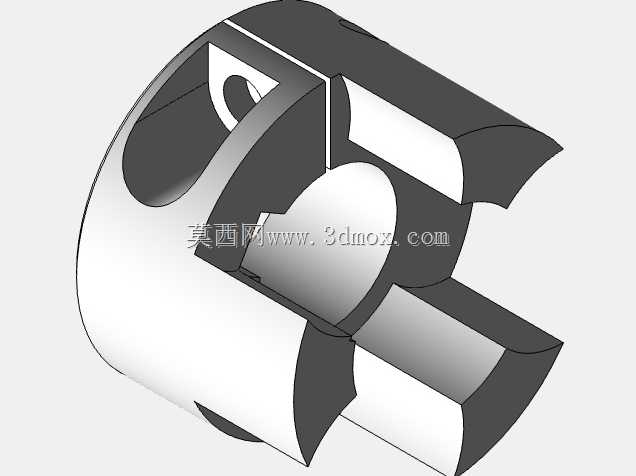

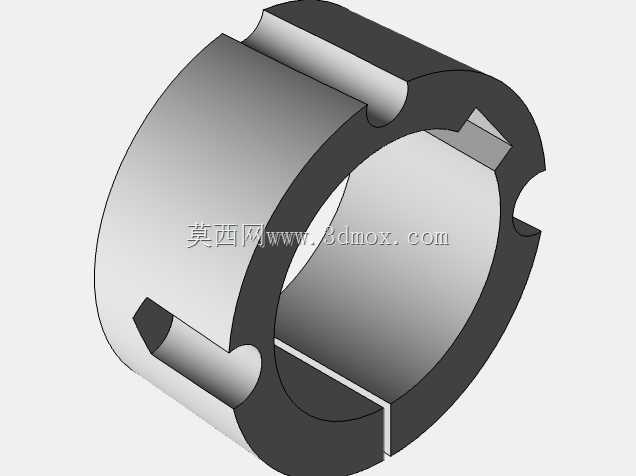

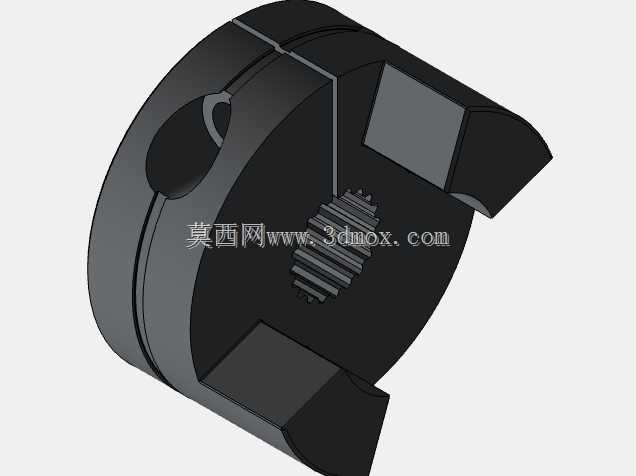

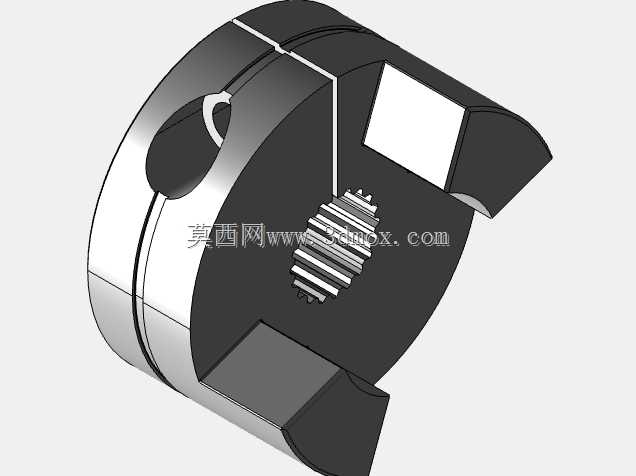

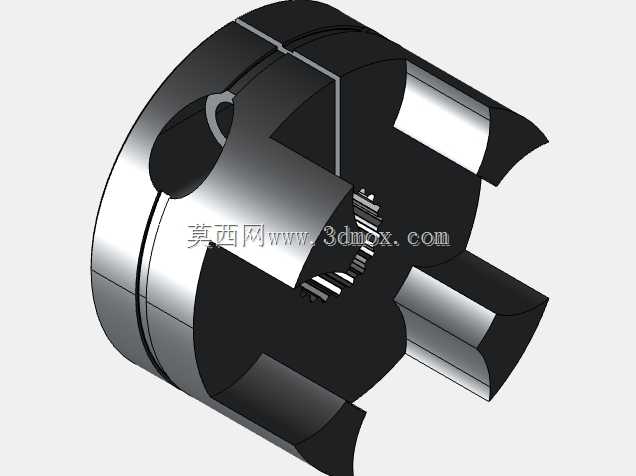

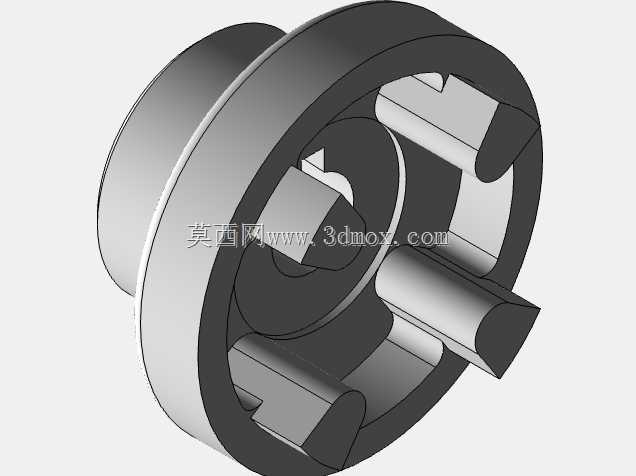

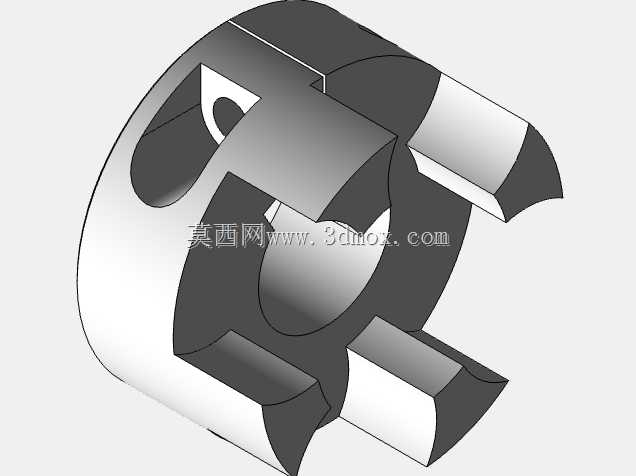

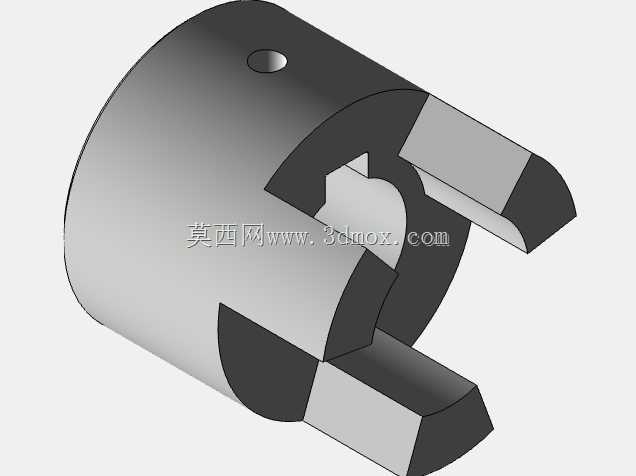

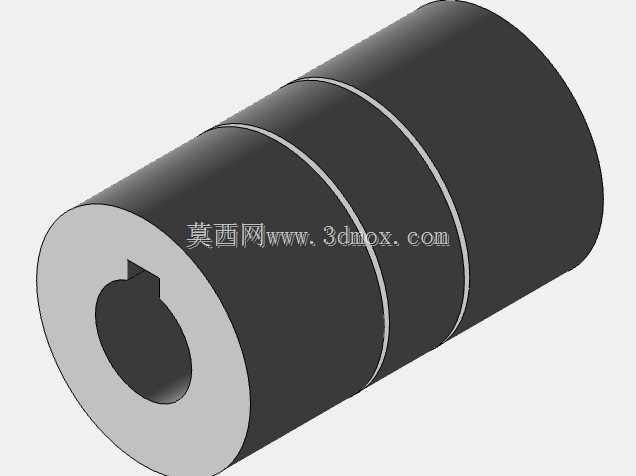

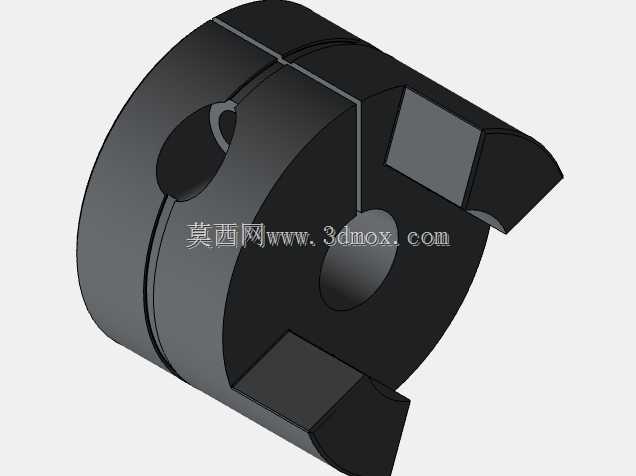

　　在工业传动系统的动力传递链路里，这类星形弹性缓冲垫是联轴器总成里的核心易损功能件，主要嵌装在两个带凸爪的半联轴器之间，承担着补偿两轴相对偏移、缓冲吸振、降低传动噪音的关键作用，广泛应用在风机、水泵、输送机、轻工机械、机床传动等需要柔性动力传递的场景中，能有效抵消安装对中误差、负载启动冲击带来的硬性作用力，避免半联轴器的金属凸爪直接刚性碰撞磨损，延长整套传动部件的使用寿命。

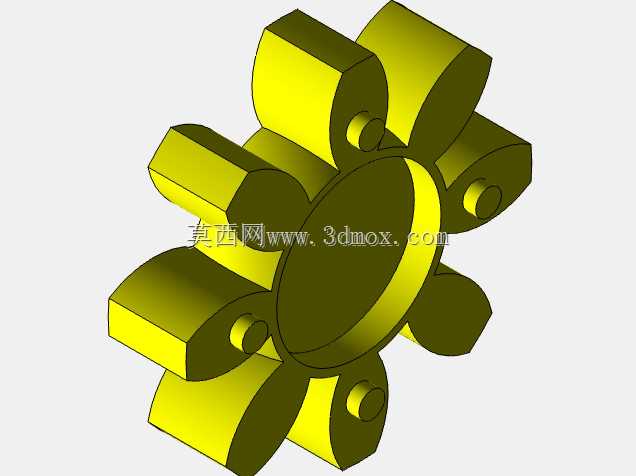

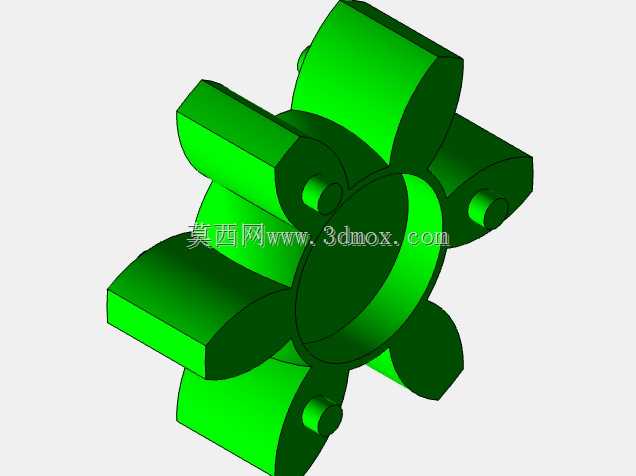

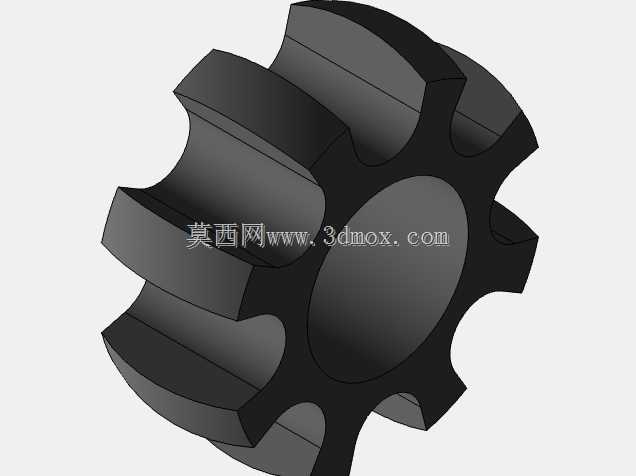

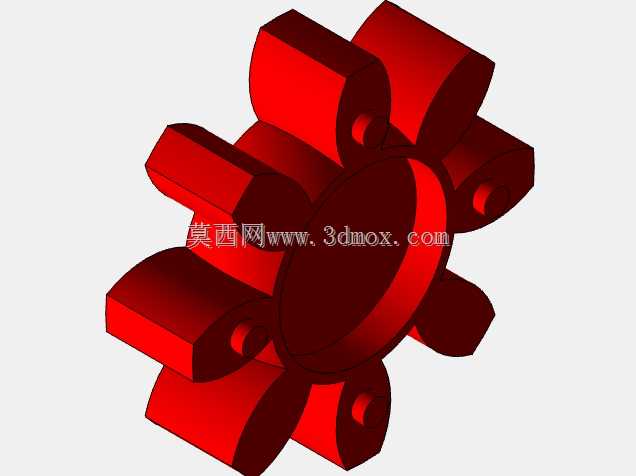

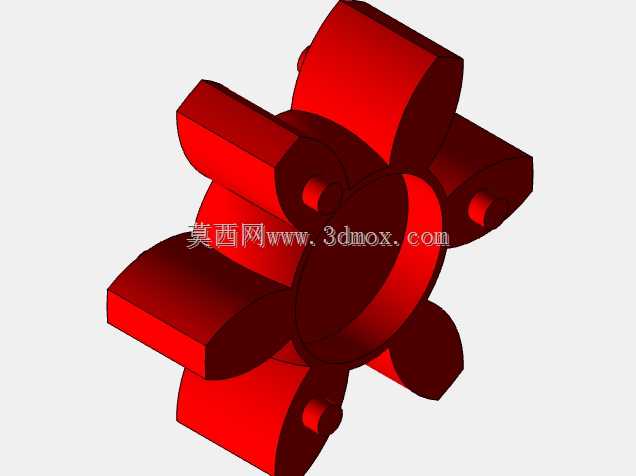

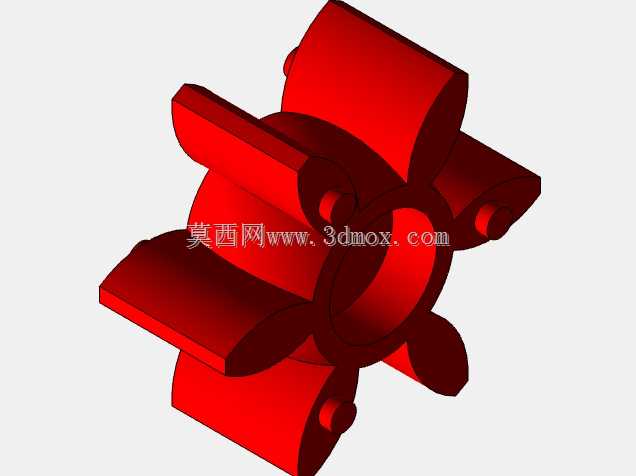

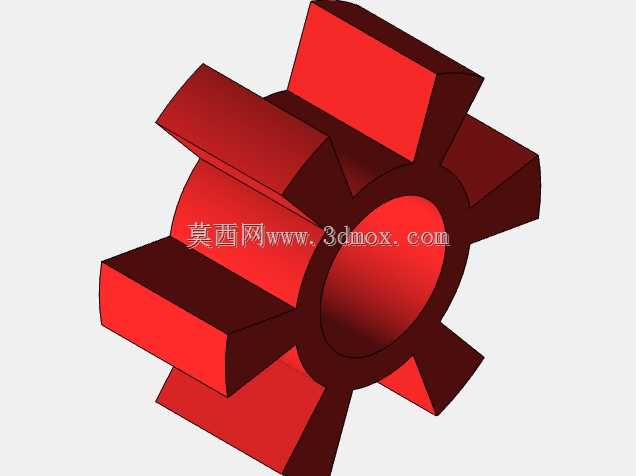

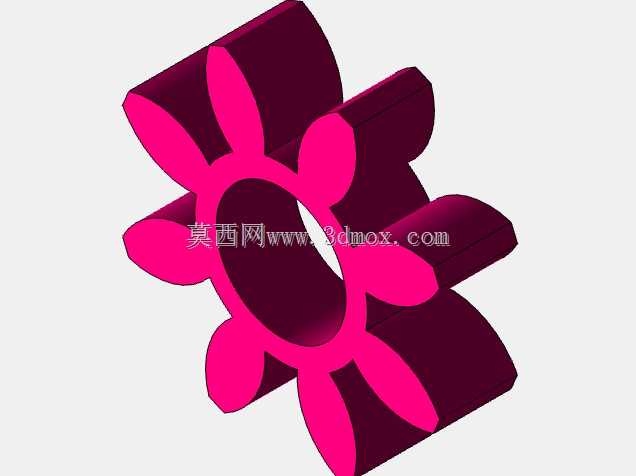

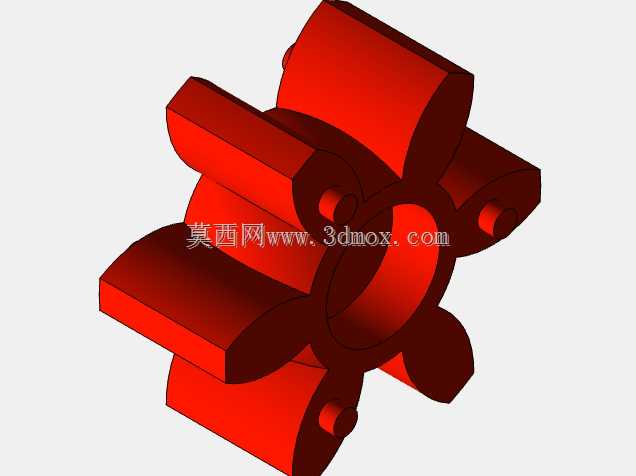

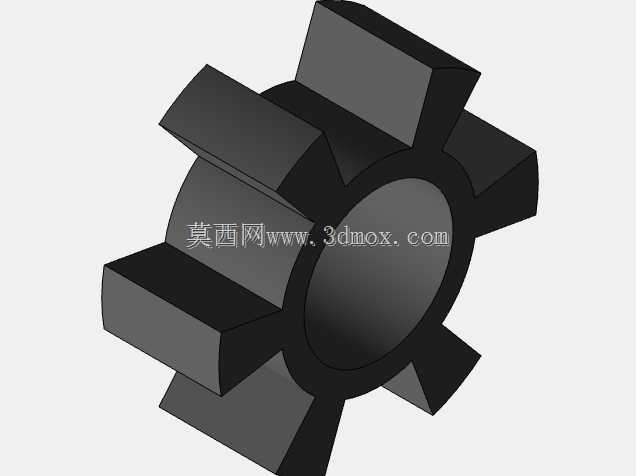

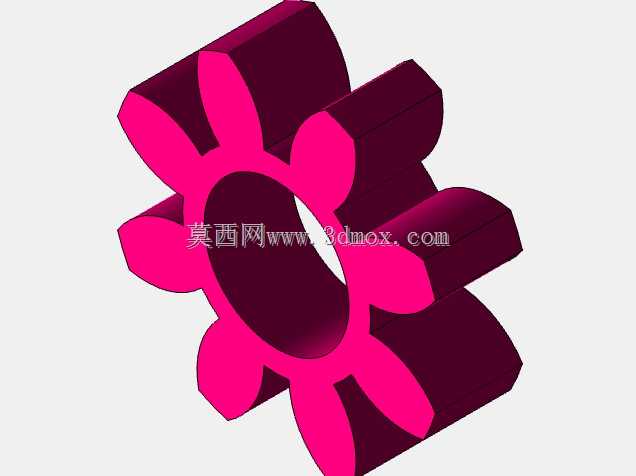

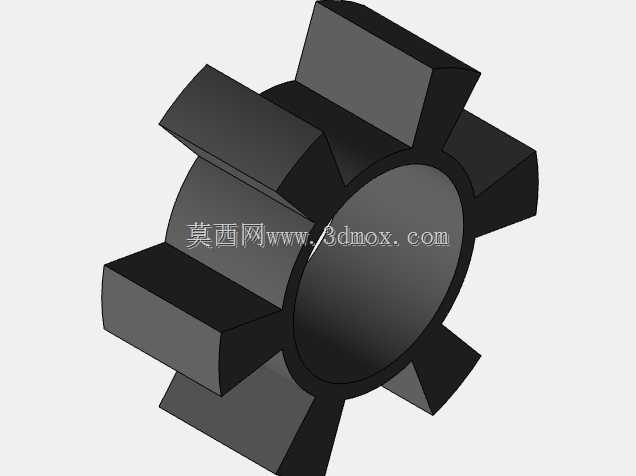

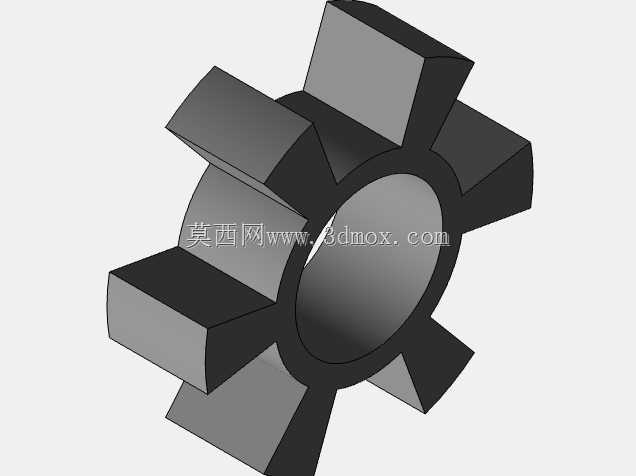

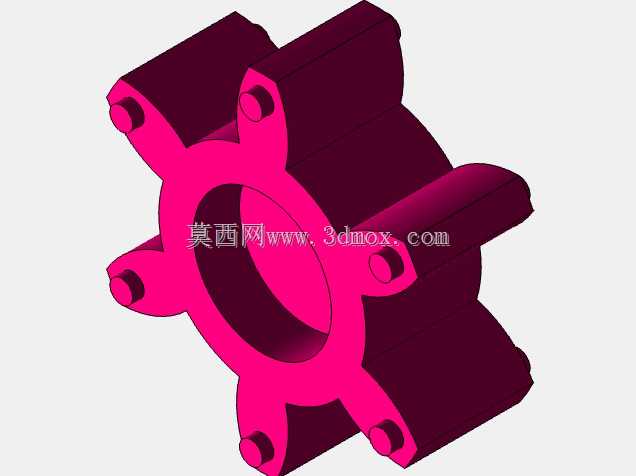

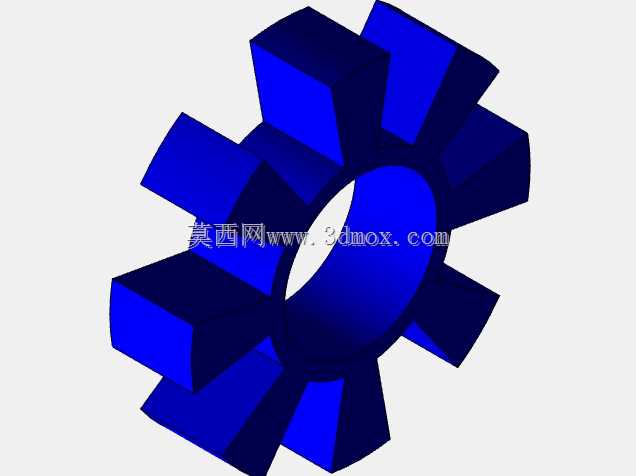

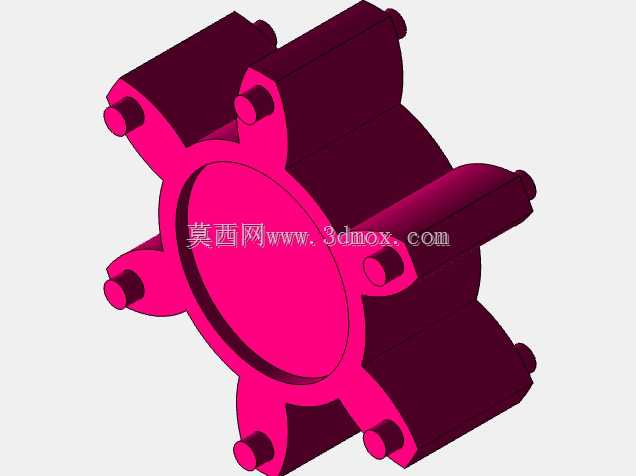

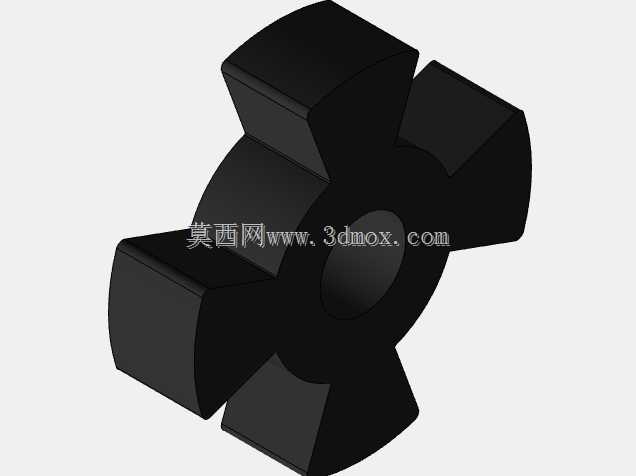

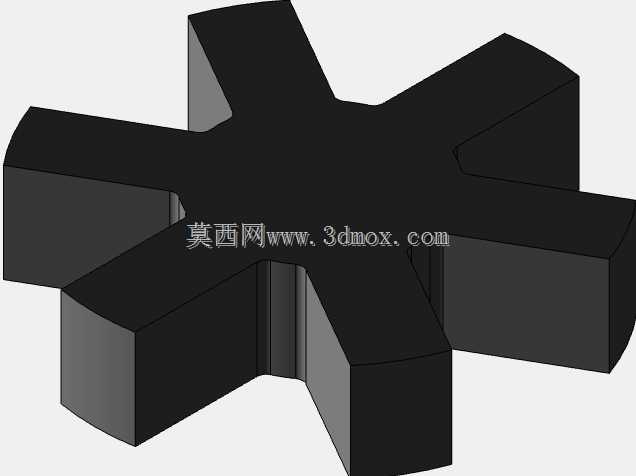

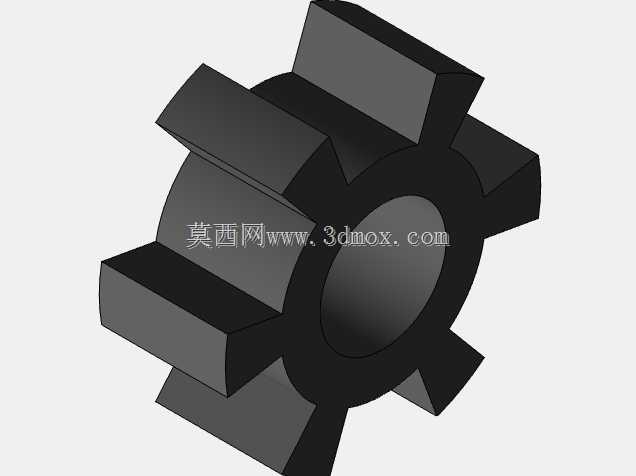

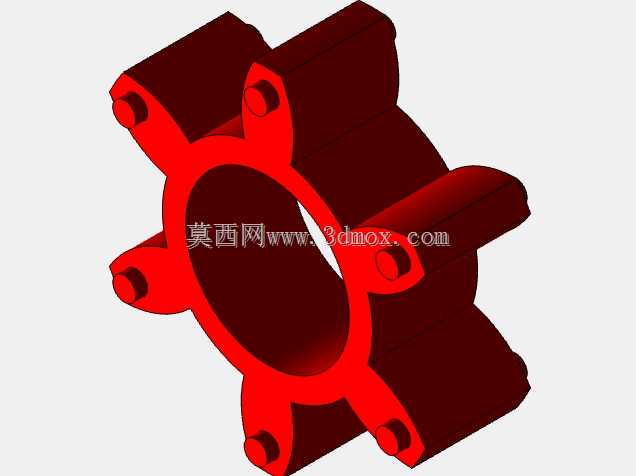

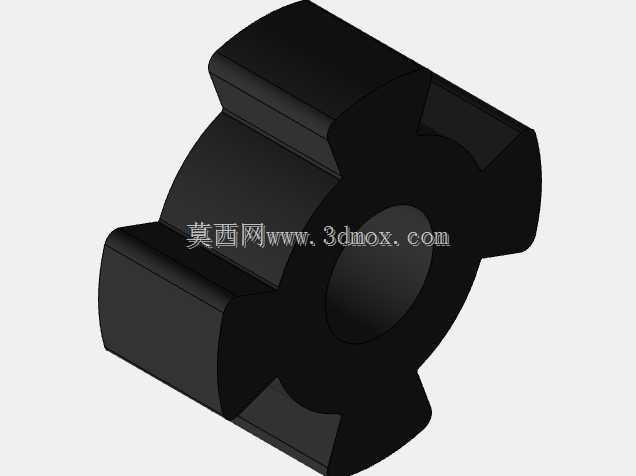

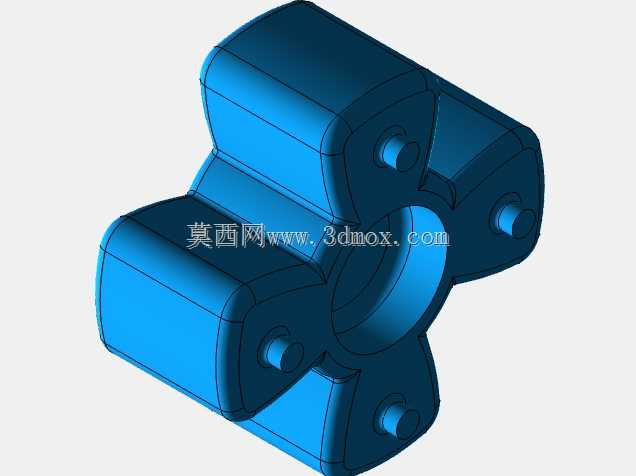

　　从结构设计逻辑来看，这款缓冲垫采用了八瓣凸爪的对称星形布局，每个凸爪的弧度都做了圆弧过渡处理，整体为中心带通孔的轮状结构，中心通孔的尺寸匹配联轴器的轴套定位外径，安装时直接套入两半联轴器中间的定位台阶即可，不需要额外的紧固件固定，依靠凸爪和半联轴器凹槽的嵌合实现周向定位，拆装更换十分便捷，日常维护时不需要挪动两端连接的电机和负载设备，直接抽出旧垫更换新件就能完成维护，大幅缩短设备停机维护的时间。

　　设计过程中重点考量了几个核心工程要点：首先是凸爪的受力角度，每个凸爪的承压面做了微倾角处理，在传递扭矩时能让受力均匀分布在整个接触面上，避免局部应力集中导致缓冲垫过早出现撕裂、压溃的问题；其次是凸爪之间的让位间隙，预留的间隙量刚好可以补偿两轴之间的径向偏移、角向偏移和少量轴向窜动，不会因为偏移量导致缓冲垫被额外挤压产生非正常磨损；再者是整体的厚度尺寸，严格匹配对应规格联轴器的安装间隙，安装后不会出现轴向窜动间隙过大或者过盈挤压导致的装配困难问题。

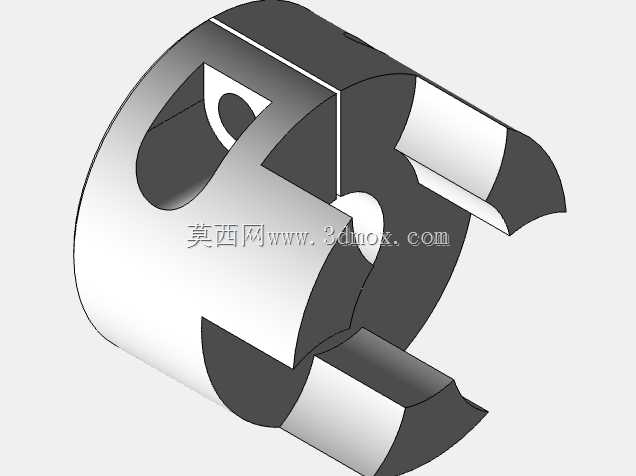

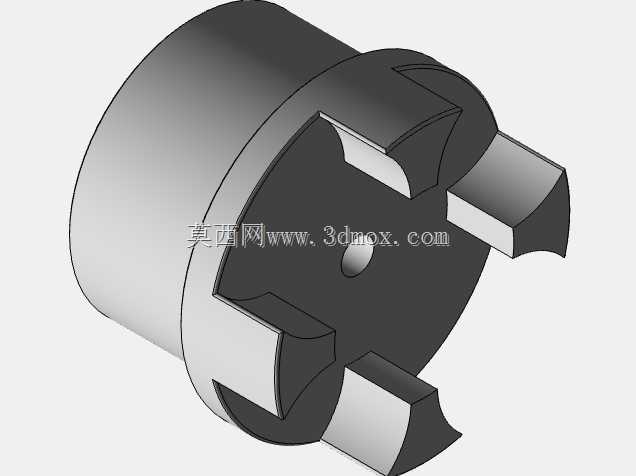

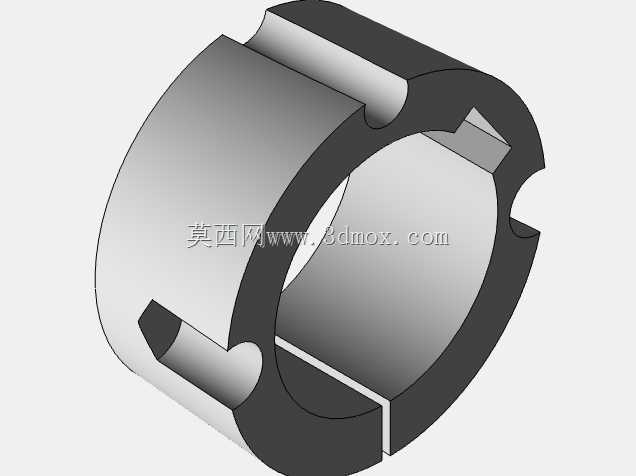

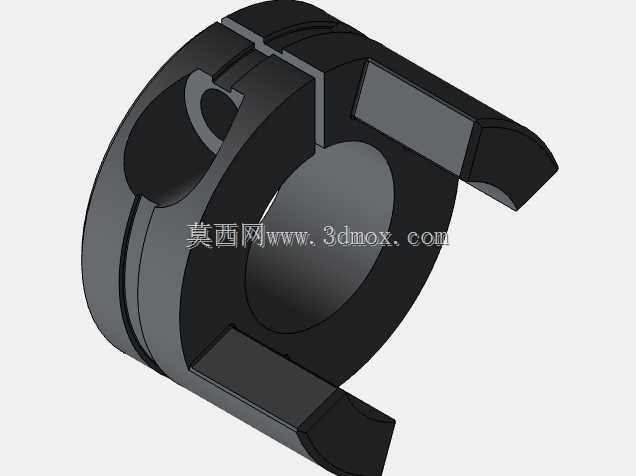

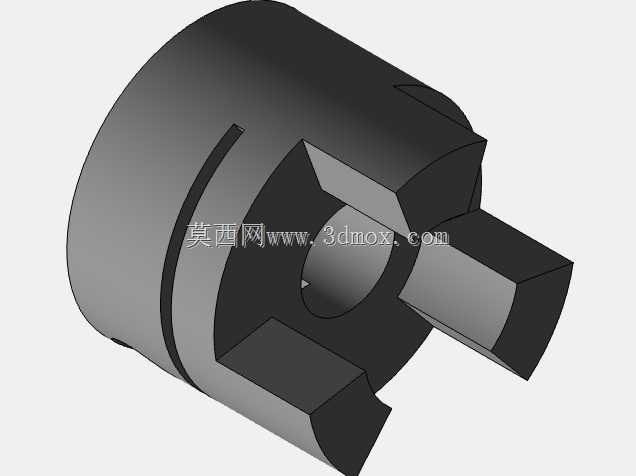

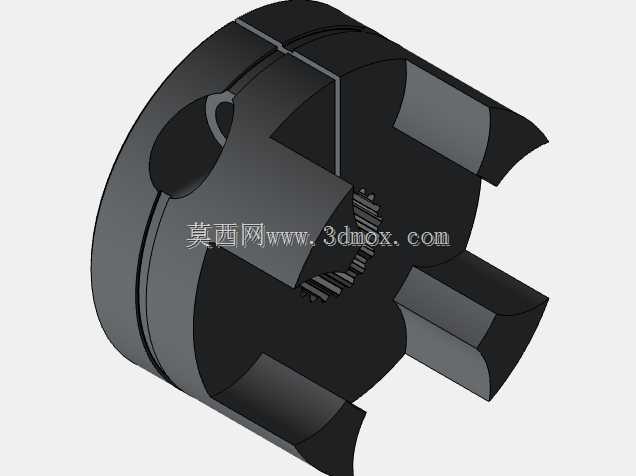

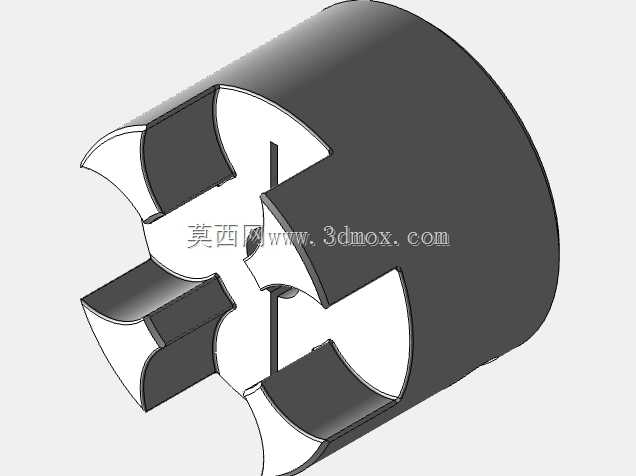

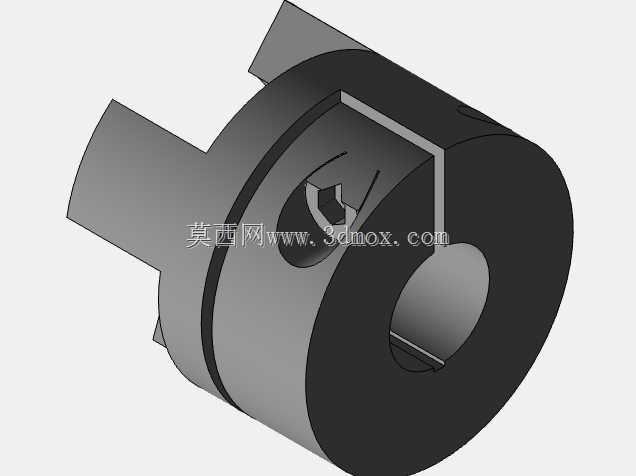

　　从安装边界来看，这款缓冲垫的外径尺寸适配对应型号联轴器的爪盘内径，安装时不需要对半联轴器做任何二次加工，只要两半联轴器的爪型、爪数、安装间距匹配就能直接替换使用；中心通孔的直径避开了联轴器的连接螺栓位置，不会和紧固件产生干涉；每个凸爪的端部都做了小圆角处理，安装时可以顺利滑入半联轴器的凹槽内，不会出现卡滞、刮蹭金属表面的问题。

　　在实际工况使用中，这类弹性缓冲垫的材质通常选用聚氨酯或者丁腈橡胶，不同硬度的材质适配不同的扭矩传递场景，硬度较高的材质适合大扭矩、低冲击的重载传动场景，硬度偏低的材质适合冲击负载大、启停频繁的传动场景；设计时凸爪的根部做了加厚处理，这是整个零件受力最集中的位置，加厚处理可以大幅提升根部的抗撕裂强度，避免长期交变应力作用下出现根部断裂的失效问题。

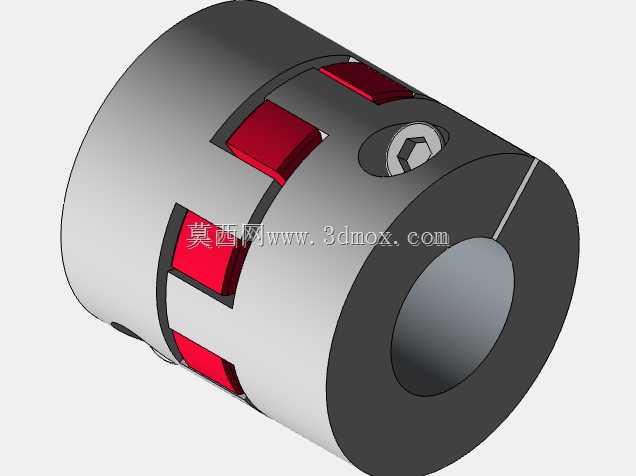

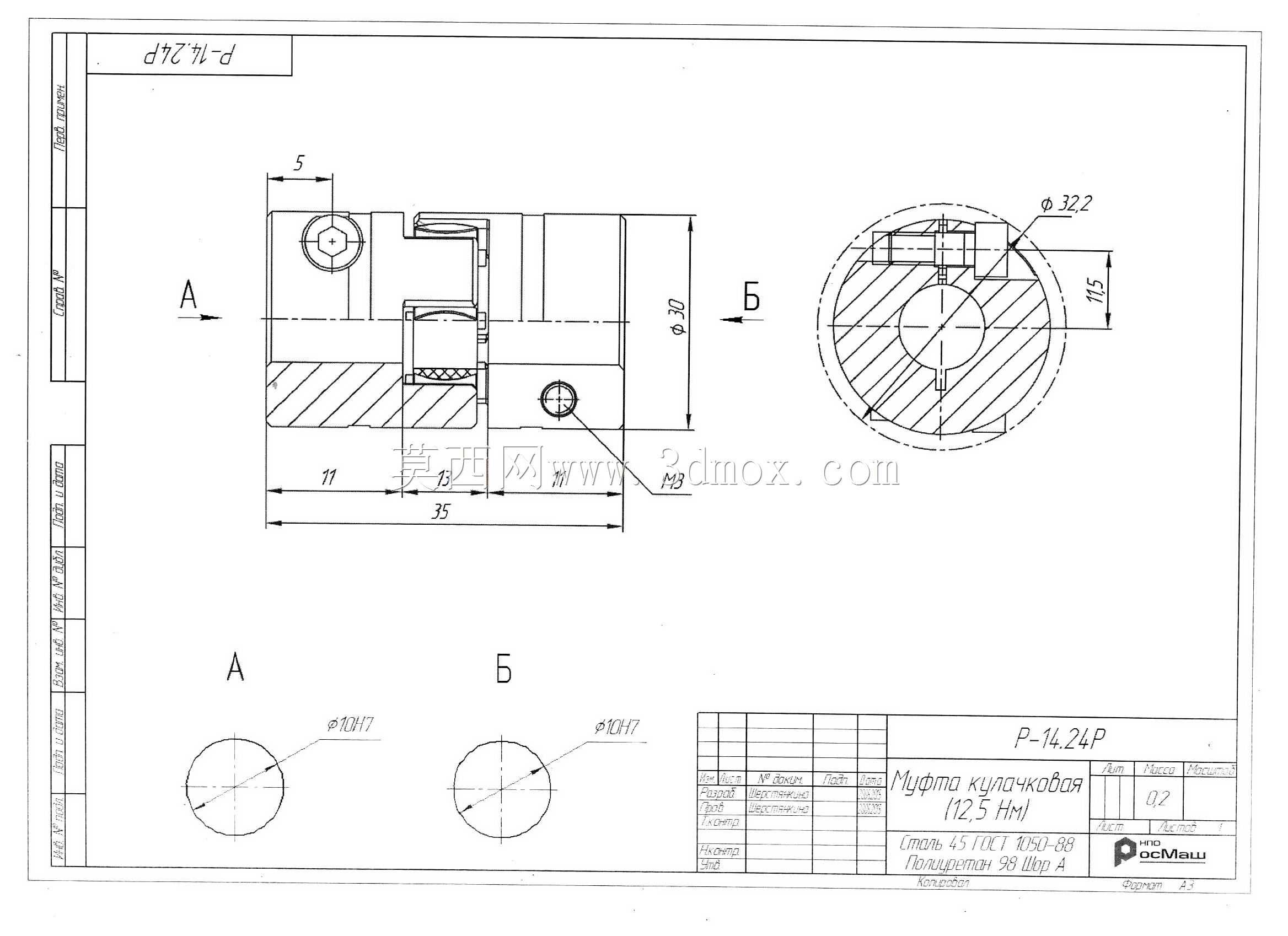

　　不同于刚性传动的连接方式，带这类缓冲垫的弹性联轴器可以有效吸收传动过程中的振动，避免振动传递到电机或者负载端，提升整套设备运行的平稳性，尤其是在高速传动的场景下，对称的八瓣结构可以保证动平衡性能，不会因为缓冲垫的重量不均产生额外的离心振动。在选型替换时，只需要确认凸爪数量、缓冲垫外径、中心孔径、整体厚度这几个核心尺寸，就能完成适配，不需要整套更换联轴器，能有效降低设备的维护成本。
