多通法兰式流体转接基座结构设计

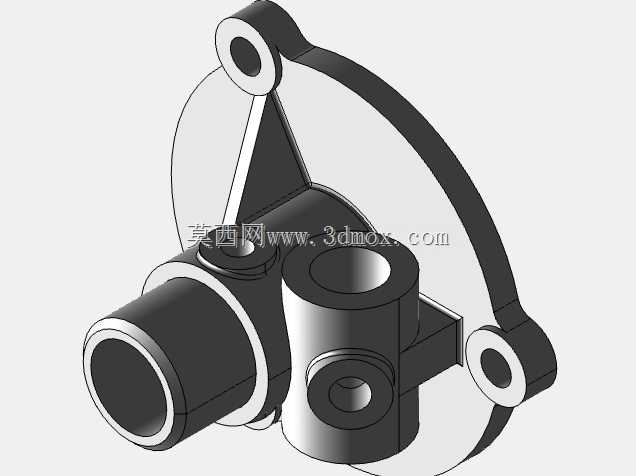

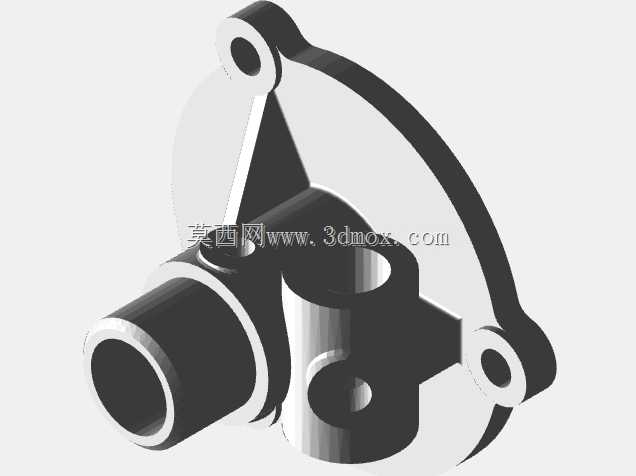

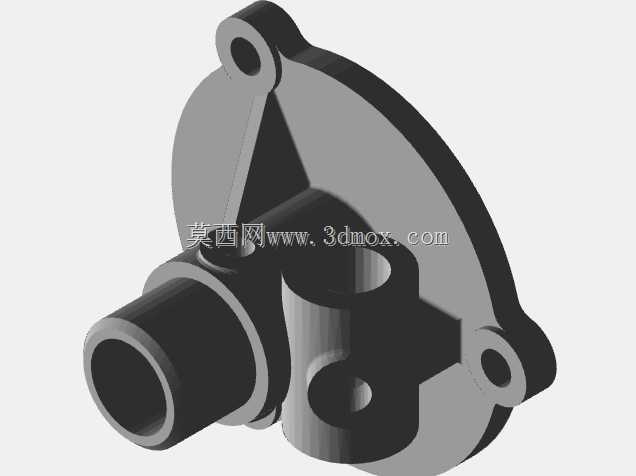

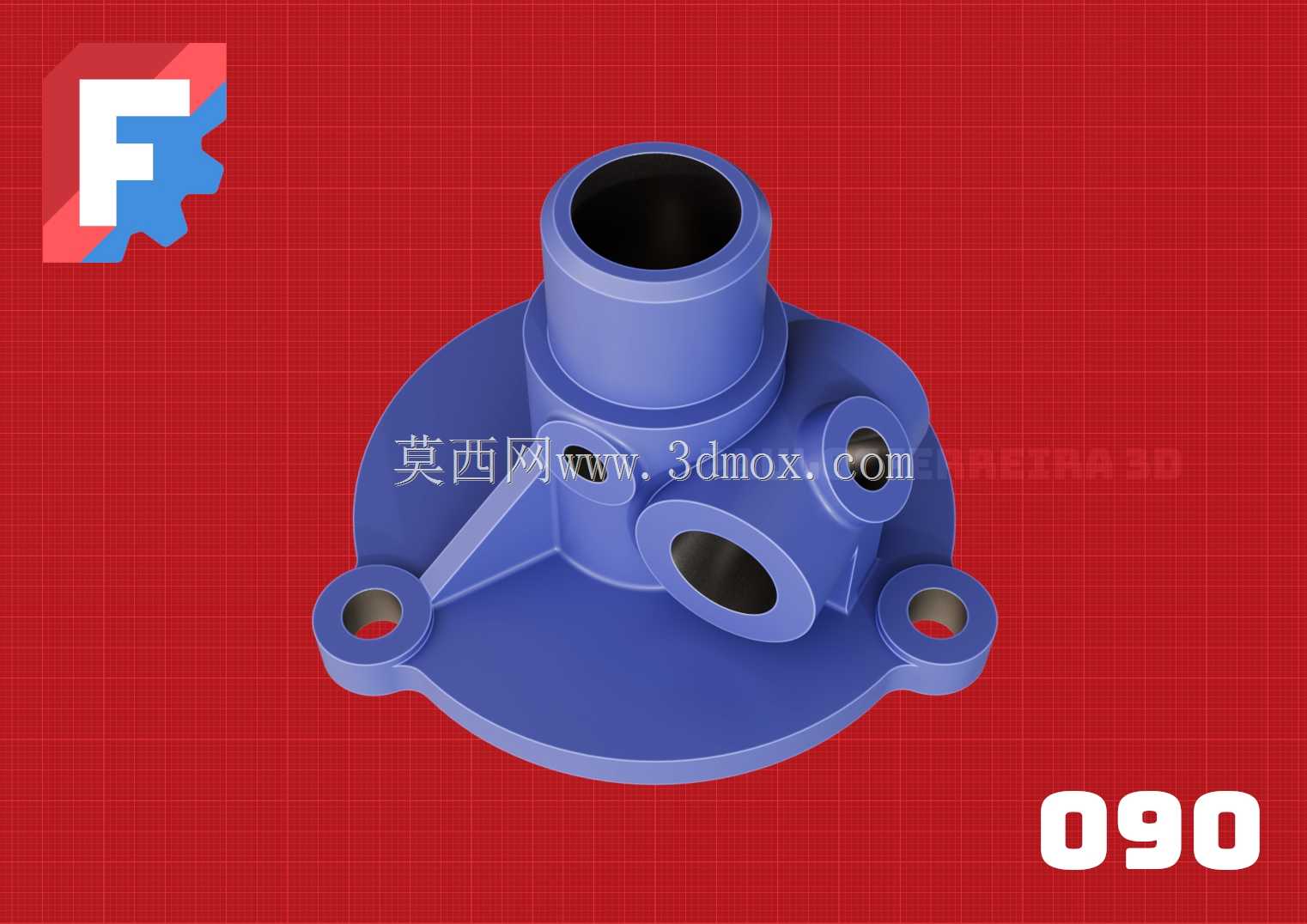

　　这类多通法兰式转接基座，常应用在小型流体控制回路、气动系统分支管路、低压润滑系统的管路交汇节点，承担不同通径管路的汇流、分流与转向转接功能，同时自身带安装固定结构，可直接作为管路系统的支撑定位点，减少额外转接支架的使用，压缩管路装配的整体空间。从结构设计逻辑来看，主体采用圆盘式安装底座，底座边缘均匀布置三个带通孔的安装耳，安装孔的位置度公差需要控制在0.1mm以内，保证装配时能够顺利与设备面板、阀组安装面的螺孔对位，安装耳与底座主体之间做了加厚过渡处理，避免螺栓锁紧时产生应力集中导致基座开裂。

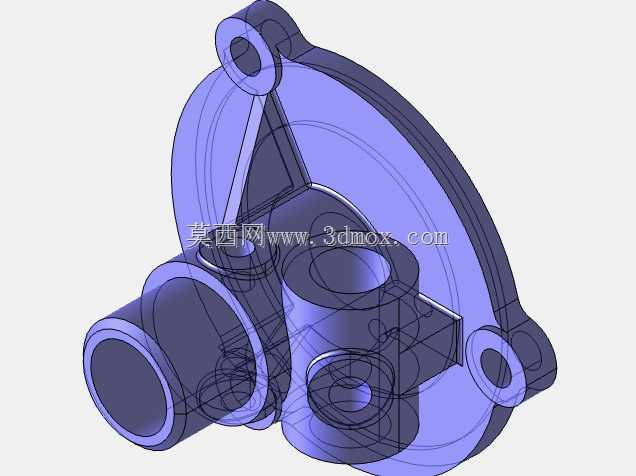

　　底座上方垂直布置主通径接口，接口采用直通式圆柱内腔，内壁粗糙度要求达到Ra1.6，保证流体通过时的阻力损失控制在合理范围，接口外壁做了加厚设计，可适配卡套式、快插式或者外螺纹式管路接头，满足不同装配场景的连接需求。主接口侧部分布两个不同通径的侧向接口，两个接口的轴线分别与主接口轴线呈不同角度布置，其中一个接口轴线与主接口垂直，另一个呈倾斜角度，这种非对称的接口布局是为了适配设备内部局促的管路走向，避免相邻管路装配时产生干涉，侧向接口与主腔体的相交处做了圆角过渡处理，减少流体在转角处的湍流现象，同时降低流道内部的应力集中系数，提升部件在承压工况下的结构强度。

　　主接口与底座之间设置了三角形加强筋，筋板的厚度根据基座整体尺寸做了匹配设计，既能够提升主接口的抗侧向载荷能力，避免管路受外力拉扯时接口根部断裂，又不会过多增加零件的整体重量。在建模过程中，需要优先确定安装基准面，以底座底面为第一装配基准，先绘制底座的轮廓草图，拉伸生成底座主体后，再依次定位各个接口的轴线位置，保证各个接口的同轴度、垂直度公差符合装配要求，流道内部的相交处需要做布尔求和后的圆角处理，避免出现尖锐棱边，对于安装耳的通孔，需要根据选用的螺栓规格预留合理的装配间隙，通常比螺栓公称直径大0.2-0.5mm，方便装配时的位置微调。从安装边界来看，这类基座的整体外轮廓尺寸需要适配安装面板的预留空间，三个安装耳的外接圆直径决定了安装所需的最小平面空间，各个接口的外伸长度需要考虑装配后管路接头的操作空间，保证扳手能够顺利完成接头的锁紧操作，不会与周边其他零部件产生空间干涉。在实际工况中，这类转接基座通常采用铝合金或者工程塑料材质加工，铝合金材质适用于有一定承压要求、工作温度较高的气动或者润滑回路，工程塑料材质则适用于低压、常温的流体回路，具备重量轻、成本低、耐腐蚀的特点。

　　设计时还需要考虑零件的加工工艺性，如果采用机加工方式生产，要保证所有特征都能够通过常规的车、铣、钻工序完成，避免出现无法加工的倒扣或者内部封闭特征，如果采用注塑方式生产，则需要合理设计拔模斜度，壁厚保持均匀，避免出现注塑缩痕、填充不满的缺陷。这类零件虽然结构不算复杂，但作为管路系统的交汇节点，其尺寸精度、结构强度直接影响整个管路系统的密封性与可靠性，设计时需要充分考虑实际装配的管路走向、受力情况、工作压力等因素，不能只追求外观造型而忽略实际使用的性能要求。
