半导体设备用定制滚花内六角圆柱头螺钉

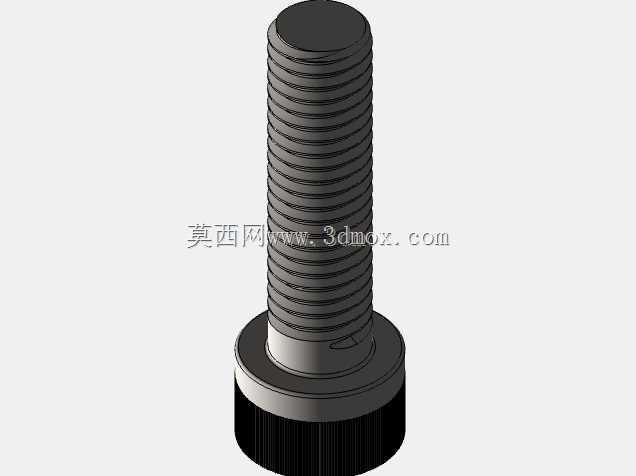

　　这款定制化紧固件是针对半导体制造设备的特殊工位需求开发的连接件，原型基于DIN912内六角圆柱头螺钉标准做了针对性结构调整，头部额外增设的滚花结构，是为了适配半导体设备维护、装配环节中，部分操作空间受限、无法快速取用内六角扳手的临时预紧场景——在晶圆传输模组、硅片承载台周边的狭小安装位里，操作人员可以直接用手指捏住滚花头部完成螺钉的初步旋入定位，待螺纹对齐咬合后再用扭力扳手施加规定锁紧力矩，既避免了小空间内扳手操作剐蹭周边精密光学元件、洁净管路的风险，也能大幅提升洁净车间内的装配调试效率。

　　从结构设计逻辑来看，这款螺钉的螺纹段完全沿用DIN912标准的公制粗牙螺纹参数，牙型角60度，螺纹中径公差带选择6g级，能和设备上预制的6H级标准内螺纹实现顺畅配合，不需要对原有设备的螺纹安装孔做任何二次加工，可直接替换同规格的标准内六角螺钉，不会给设备改造带来额外的加工成本。头部的滚花选择了直纹滚花形式，滚花纹路的节距控制在0.5mm，滚花深度0.15mm，既保证手指捏持时能提供足够的静摩擦力，不会因为手上沾有少量洁净室专用无尘手套残留的滑石粉出现打滑，也不会因为滚花过于尖锐划破无尘手套的纤维，避免纤维碎屑掉落污染半导体生产的洁净环境。头部下端的承压面做了精车处理，表面粗糙度控制在Ra1.6以内，和被连接件表面接触时能保证足够的接触面积，锁紧时不会因为接触面粗糙度过高导致应力集中，长期承受设备运行的微振动时也不容易出现预紧力衰减。螺钉的整体长度、螺纹有效旋合长度都严格匹配半导体设备对应安装位的尺寸边界，螺杆末端做了1.5倍螺距长度的倒角引导，装配时能顺利对准螺纹孔，不会刮伤内螺纹的首牙，即便是在设备侧装、仰装的安装姿态下，也能单人完成装配操作。

　　和标准DIN912螺钉不同的是，这款定制件的圆柱头高度比标准件低0.8mm，是为了适配安装位上方仅3mm的安全间隙——半导体设备内部的晶圆传输机械臂运行轨迹距离安装面仅有4mm，如果使用标准高度的螺钉头，机械臂高速往复运动时存在剐蹭螺钉头部的风险，降低头部高度后，螺钉安装完成后头部顶端距离机械臂运行轨迹的安全距离能保持在1.5mm以上，完全满足设备运行的安全间隙要求，同时头部的内六角驱动深度依然保留了标准件的尺寸，不会因为头部减薄导致内六角驱动深度不足，出现锁紧时扳手滑出、拧花内六角槽的问题。滚花结构的设置位置也做了优化，仅在圆柱头的上半段加工滚花，下半段靠近承压面的位置保留光滑圆柱面，避免滚花的锐边在安装时刮蹭安装孔周边的阳极氧化层，导致铝制安装面板产生铝屑掉落，污染洁净生产环境。在实际应用场景中，这类定制螺钉主要用在半导体制造设备的晶圆承载模块、工艺腔室侧盖、传感器安装支架等需要频繁拆装维护的位置，这类位置的紧固件不需要承受过大的结构载荷，但对装配效率、洁净度要求、安装间隙的要求远高于普通工业设备，常规标准螺钉无法同时满足这些细分需求。

　　设计这款螺钉的三维模型时，螺纹段采用了简化的修饰螺纹特征搭配真实牙型的局部细节，既保证模型在装配仿真时能准确识别螺纹配合关系，也不会因为全牙型的细密特征导致装配体文件过大，影响整体设备的装配检查效率；头部的滚花特征采用阵列直纹结构还原，能在工程图导出时准确标注滚花参数，给后续的加工生产提供准确的图纸依据。承压面与螺杆的垂直度公差控制在0.02mm以内，保证螺钉锁紧后螺杆不会出现偏斜，避免和安装孔产生卡滞，长期承受温度变化带来的热胀冷缩时，也不会因为安装偏斜产生额外的内应力，影响连接可靠性。
