卧式储气罐一体式压缩机组结构设计

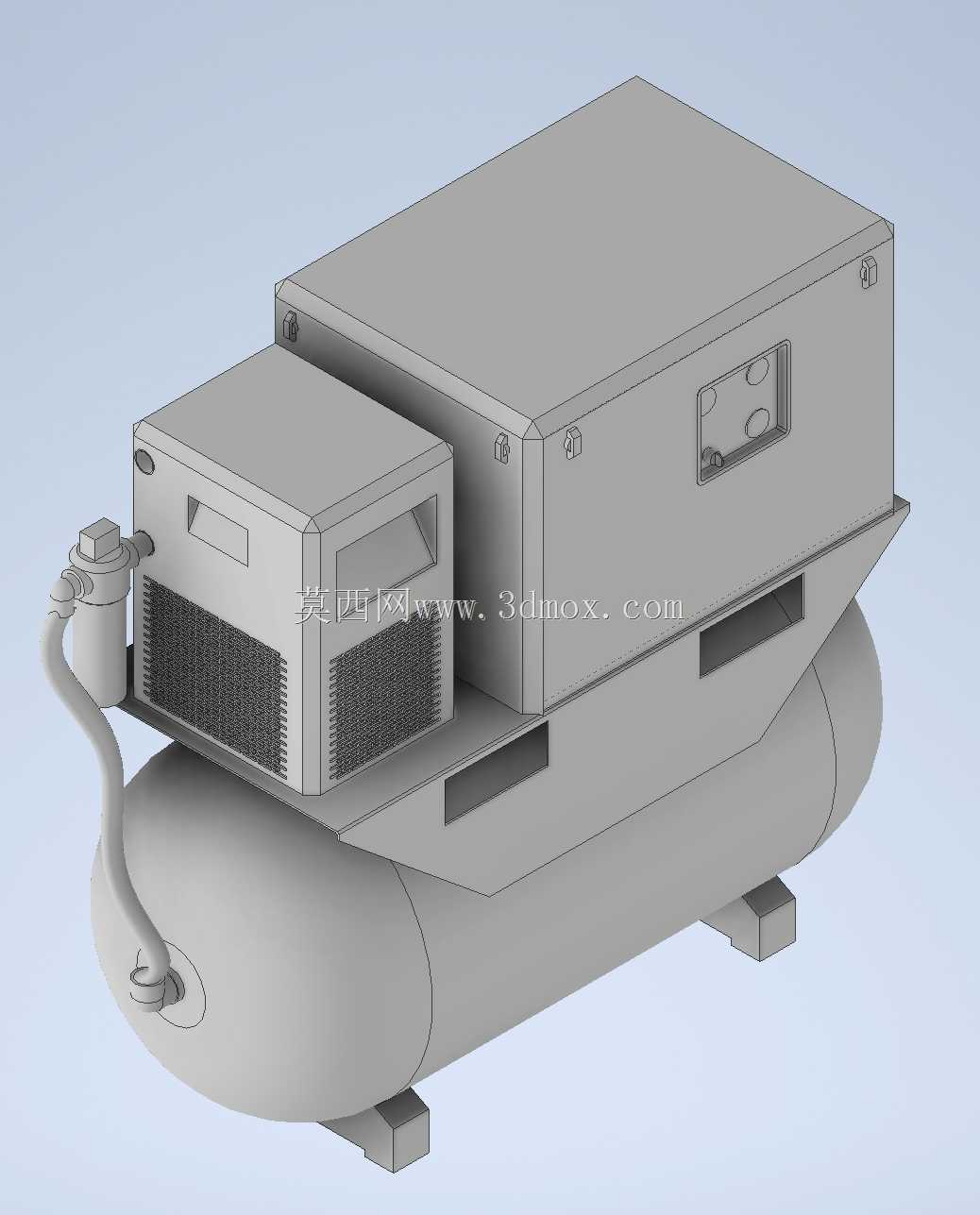

　　这套集成式压缩气源设备，核心采用卧式圆柱形储气罐作为承载基底，将压缩主机、散热冷却模块、电控单元全部集成安装在罐体上方的一体式安装底座上，省去了传统分体式气源系统需要单独制作机架、现场拼接管路的繁琐工序，在中小型加工车间、实验室气动系统、移动式作业站点的气源配置场景中，能够大幅缩减现场安装的工时与占地空间。从结构布局来看，卧式储气罐底部设置了三个等高的减震支撑脚，支撑脚的安装孔位按照通用工业设备的安装间距预留，既可以直接放置在平整的车间地面使用，也可以通过膨胀螺栓将整机固定在设备平台或者移动拖车上，适配固定工位与移动作业的不同安装需求。

　　罐体上方的安装底座采用折弯钢板焊接成型，底座与罐体之间通过弧形贴合面焊接固定，焊接位置做了应力释放处理，避免主机运行时的振动长期作用导致焊缝开裂。安装底座上靠前的位置布置的是压缩主机的散热冷却模块，模块正面设置了大面积的通风格栅，格栅的通风面积经过匹配主机功率计算，能够保证压缩过程中产生的热量及时排出，避免主机因过热触发过载保护；冷却模块侧面预留了压缩空气输出的快插接口位置，接口朝向设备外侧，方便现场连接输气管路，不需要额外调整管路走向。冷却模块后方布置的是压缩主机与油气分离单元，主机外壳采用钣金折弯拼接结构，外壳上预留了观察窗口与维护开口，日常检查油位、清理散热片的时候不需要完全拆解外壳，能够降低日常维护的操作难度。

　　主机侧面的电控单元区域做了内凹式设计，操作按钮与状态指示灯全部内嵌在面板内，避免设备搬运过程中磕碰损坏操控元件，电控面板的接线端全部设置在箱体内部，外侧仅留防水格兰头的穿线位置，能够适配车间多粉尘、偶尔有溅水的使用环境。整套设备的管路连接全部采用硬管搭配减震喉的结构，主机出气口与储气罐进气口之间的管路设置了金属波纹管减震段，能够隔绝主机运行时的振动传递到罐体上，降低整机运行的噪音与管路疲劳损耗。储气罐的端部设置了排水阀安装位，默认配置的手动排水阀位置距离地面预留了足够的操作空间，后续如果需要加装自动排水器，也可以直接在原位置替换，不需要重新在罐体上开孔。

　　从安装边界来看，整机的宽度控制在常规车间通道的通行尺寸以内，长度方向预留了散热通风的安全距离，顶部的最高处没有突出的尖锐结构，吊装运输的时候可以直接通过底座上预留的吊装孔起吊，不需要额外制作吊具。在实际选型应用中，这种一体式结构的压缩机组特别适合作为中小型自动化生产线的独立气源，不需要单独建设空压站房，只需要接通电源就可以输出稳定的压缩空气，给气动夹具、气动执行元件、吹扫工具提供动力源；在设备维修改造场景中，这种集成化的结构也可以直接替换原有老旧的分体式空压机，安装对接的工作量比传统分体设备减少六成以上。设计过程中特意将重量较大的储气罐布置在整机最下方，将重心控制在整机的几何中心偏下位置，设备运行时的稳定性更好，即使是在移动拖车上搭载使用，遇到路面颠簸也不容易出现侧翻的风险。所有外露的钣金边缘都做了折边钝化处理，没有尖锐的毛边，安装维护的时候不会划伤操作人员。冷却模块的通风方向设置为正面进风、侧面出风，安装的时候不需要在设备后方预留过大的通风空间，贴墙放置也不会影响散热效果，进一步压缩了设备的占地需求。
