N20减速电机配套34mm直径行走轮结构

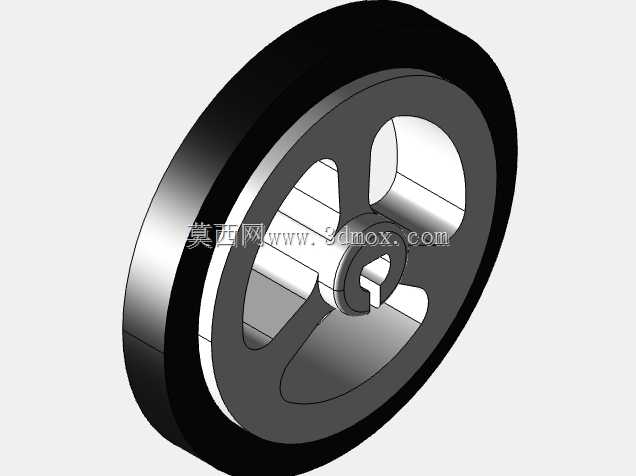

　　轮毂部分采用三辐条镂空设计，并非单纯为了减重，而是在保证轮体整体径向强度的前提下，减少注塑成型时的材料收缩变形，同时降低轮体自身的转动惯量，对于N20这类输出扭矩较小的微型减速电机来说，更低的转动惯量意味着电机启动时的负载更小，启停响应速度更快，不会因为轮子自身惯量过大导致电机堵转或者起步延迟。轮毂中心的安装孔做了D型切边设计，完全匹配N20减速电机的D型输出轴，安装时不需要额外添加顶丝或者粘接，直接压入即可实现周向固定，避免传动过程中出现轴与轮的相对滑动，同时安装孔的深度经过匹配设计，压装到位后轮毂端面不会和电机端盖产生摩擦，预留了0.2mm左右的轴向间隙，既不会出现轴向窜动，也不会额外增加电机的转动阻力。这款直径34mm的行走轮，主要适配N20系列微型减速电机的输出轴，在小型智能移动设备、桌面级巡检机器人、教育类竞赛小车、微型输送模组的从动/主动行走单元中应用广泛。从结构设计来看，轮体采用轮毂加外圈的分体式结构思路，外圈为接触地面的轮缘部分，设计了足够的宽度来保证接地接触面积，在平整桌面、PVC赛道、普通环氧地坪等常见行走场景下，能提供稳定的摩擦力，避免行走过程中出现打滑偏移的问题，同时轮缘的厚度经过校核，在承受小型设备1-2kg的整机重量时，不会出现侧向形变导致的行走轨迹偏差。

　　轮体的安装边界需要注意，中心安装孔的D型尺寸与N20电机输出轴为过渡配合，压装时需要对准切边方向，避免硬压导致轮毂开裂；轮体外径34mm的尺寸公差控制在±0.1mm范围内，同轴度公差控制在0.05mm以内，保证轮子转动时不会出现偏心跳动，对于需要做里程计数或者循迹行走的小型设备来说，稳定的外径和良好的同轴度能有效降低行走里程的计算误差，减少循迹过程中的左右晃动。在实际选型应用中，这款轮子适合搭配轴距在60-100mm的小型移动平台，单轮额定承载不超过500g，四个轮组搭配时整机重量建议控制在2kg以内，避免轮缘长期受压产生永久形变。

　　轮辐的镂空位置同时可以作为码盘的安装位，如果需要添加行走测速功能，可以直接在轮毂内侧粘贴光栅码盘，不需要额外设计码盘安装支架，进一步压缩小型移动设备的整体结构空间。从加工工艺角度来看，这款轮体适合采用ABS或者POM材质注塑成型，POM材质的轮体自润滑性更好，转动时的噪音更低，适合对运行噪音有要求的室内巡检设备；ABS材质的成本更低，适合教育类竞赛、学生DIY项目的批量使用。轮缘部分如果需要更高的摩擦力，可以在外圈包覆1mm厚的硅胶层，不过包胶后轮体的整体外径会增加2mm，选型时需要提前核算底盘的离地间隙，避免包胶后底盘离地间隙过小导致通过性下降。

　　在结构校核阶段，这款轮体的径向载荷通过辐条传递到中心轮毂，三辐条的夹角为120度，受力分布均匀，在受到侧向冲击时，比如小型设备行走过程中撞到障碍物，辐条的结构能分散冲击力，不会出现单根辐条断裂的问题。中心轮毂的壁厚设计为2mm，足够承受压装时的压力，同时在电机轴压入时不会出现开裂。轮体的轴向总宽度控制在10mm以内，不会占用过多的底盘横向空间，给底盘上的电池、控制板、传感器预留足够的安装位置。在实际装配过程中，需要注意轮体压装到电机轴上之后，要手动转动轮体检查是否有卡滞，确认轮体和电机端盖之间没有摩擦，再进行整机的调试；如果是作为从动轮使用，需要搭配内径2mm的微型铜套作为转轴，铜套压入中心孔后，要保证转动顺畅，没有轴向窜动。这款轮子的设计充分考虑了微型移动设备的空间限制、N20电机的输出特性以及实际使用中的装配便利性，没有多余的冗余结构，每一处结构设计都对应实际使用中的需求，不管是用于DIY项目的快速搭建，还是小型量产移动设备的结构选型，都能很好地匹配使用要求。
