迷你实验面包板电子原型插接件

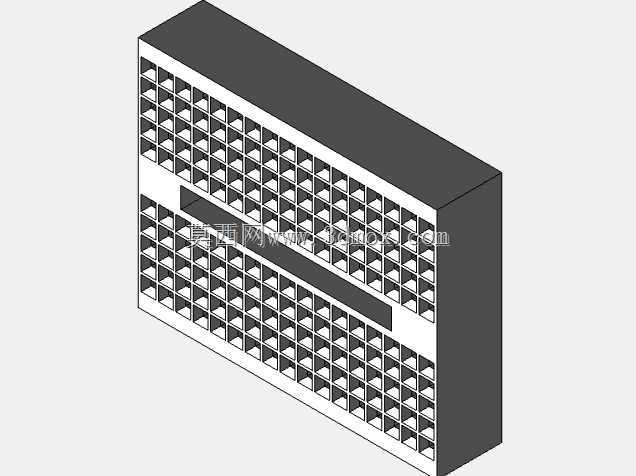

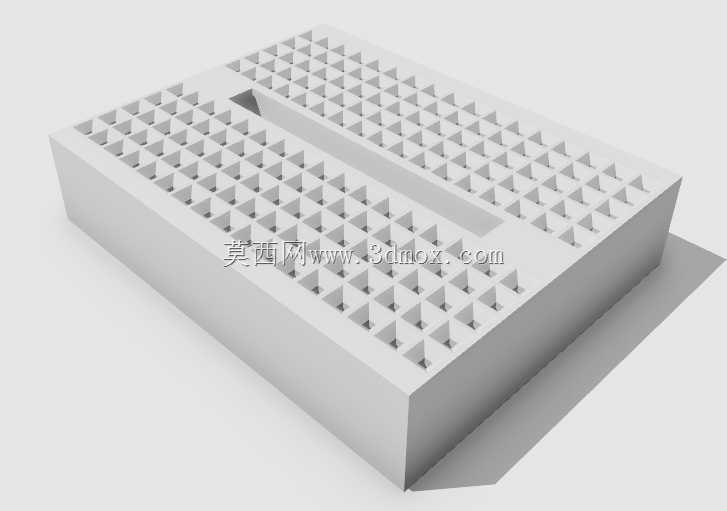

　　在电子原型开发、小型电路验证场景中，常规尺寸面包板往往会占用过多安装空间，尤其在堆叠式原型验证、便携实验装置搭建、嵌入式开发板扩展场景下，过大的面包板会导致整体结构冗余，甚至干涉周边接插件的走线与安装。这款小型面包板的设计初衷，就是针对紧凑型电子实验场景的空间痛点，在保留面包板核心插接功能的前提下，将整体尺寸压缩到常规半尺寸面包板的一半量级，实测外形尺寸为46毫米×36毫米，对应英制规格1.8英寸×1.4英寸，能够直接贴合固定在Arduino标准原型屏蔽板的顶面，不会超出开发板的安装边界，也不会遮挡开发板上的USB接口、排针引脚等核心外接端口。

　　从结构设计来看，这款面包板采用标准面包板的矩阵式插孔布局，插孔内部保留了标准面包板的弹性接触结构，能够兼容常规22AWG规格的单芯导线、直插式电子元件引脚，插接时的保持力与常规大尺寸面包板一致，不会因为尺寸缩小而降低接触可靠性。插孔区域的排布做了优化，中间预留了标准宽度的集成电路插接槽，可以直接插接双列直插封装的芯片，周边的矩阵插孔可以完成周边阻容元件、接插件的连线，完全能够覆盖单芯片最小系统、小型传感器模块验证、简单逻辑电路搭建等常规实验需求。

　　在实际应用场景中，这款迷你面包板除了配合Arduino开发板做堆叠式原型验证外，还可以用于小型便携电子装置的快速搭线，比如穿戴式电子原型、小型传感器节点的电路验证，不需要额外裁剪面包板，也不需要额外做固定结构，直接通过背胶或者双面泡棉胶就可以固定在装置外壳内部或者开发板表面，安装操作十分便捷。设计过程中，这款面包板的外壳采用了常规面包板的ABS绝缘材质，整体做了圆角处理，边缘没有尖锐毛刺，插孔的位置公差控制在0.1毫米以内，能够保证元件引脚顺利插入，不会出现插孔错位导致的引脚弯折问题。内部的导电接触片采用磷青铜材质，表面做了镀镍处理，能够保证多次插拔后的接触可靠性，避免出现接触电阻过大导致的电路信号异常问题。

　　和常规大尺寸面包板相比，这款迷你面包板的走线长度更短，在高频信号验证场景下，能够减少引线带来的寄生参数影响，更适合小型模拟电路、数字逻辑电路的快速验证。在安装边界上，这款面包板的底部为平整平面，没有突出的定位柱或者卡扣，安装时不需要在安装基板上开孔，只需要保证安装面平整清洁，就可以完成固定，整体安装高度不到10毫米，不会增加整体装置的堆叠高度，对于空间受限的嵌入式开发场景十分友好。在实际使用过程中，这款面包板可以单独使用，也可以多个拼接使用，侧边的拼接结构和常规面包板一致，当需要扩展更多插接空间时，可以将多个迷你面包板拼接在一起，组合成不同尺寸的插接区域，适配不同规模的电路验证需求。对于电子结构设计工程师来说，这款迷你面包板的三维模型可以直接用于原型装置的结构排布验证，在设计阶段就可以模拟面包板的安装位置、走线空间，提前规避安装干涉、走线长度不足等问题，减少原型制作阶段的反复调整工作量。
