罗伯茨直线运动机构结构设计

　　在轻工自动化输送、纺织机械导纱、小型包装设备的直线进给工位中，经常会遇到需要将旋转输入转化为近似直线输出、同时不希望引入导轨滑块这类存在滑动摩擦副的场景——这类场景下传统的曲柄滑块机构会因为滑块与导轨间的滑动磨损，在高速往复工况下快速出现间隙，导致末端执行件的运动精度下降，维护频次升高，而罗伯茨直线机构作为经典的铰接连杆直线机构，全程仅通过转动副完成运动传递，从根源上规避了滑动摩擦带来的磨损问题，非常适合这类中短行程、中等负载的高精度直线往复工位使用。

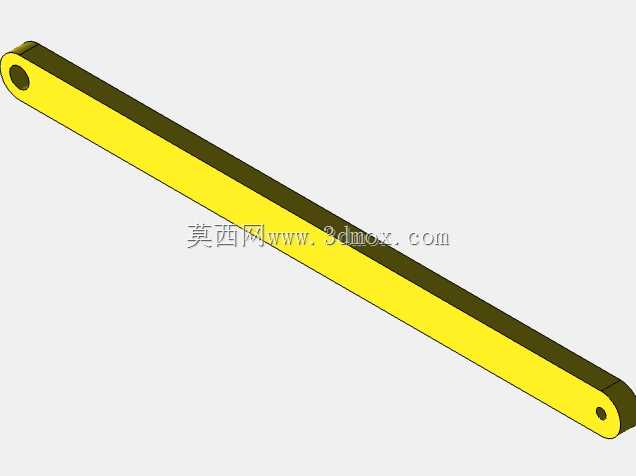

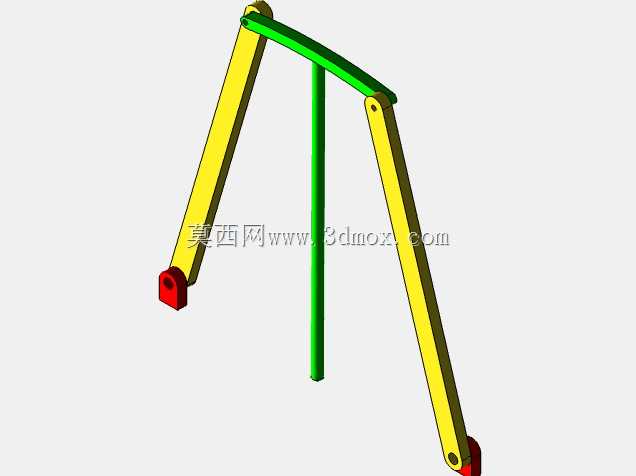

　　这套罗伯茨机构的整体结构采用对称式双摇杆布局，核心由固定立柱、两根等长的主摇杆、一根弧形耦合连杆以及末端执行件安装座组成。固定立柱作为整个机构的安装基准，底部预留了标准的安装法兰孔位，可直接通过螺栓固定在设备的安装基板上，立柱的轴线与机构运动平面保持垂直，为两根主摇杆提供稳定的上部铰接支点；两根主摇杆长度完全一致，上端分别铰接在固定立柱顶部的两个对称支点上，下端则分别与弧形耦合连杆的两个端点铰接，形成对称的四连杆闭环结构，末端执行件的安装点设置在弧形耦合连杆的中点位置，当任意一根主摇杆绕上部铰接点做定轴摆动时，通过弧形连杆的耦合传动，中点位置会在设计行程内走出近似直线的运动轨迹，完全满足工位对直线输出的需求。

　　从设计逻辑来看，这套机构的核心参数匹配围绕近似直线段的行程长度、轨迹偏差值两个核心指标展开：主摇杆的长度、固定立柱上两个铰接支点的间距、弧形耦合连杆的曲率半径与弦长，三者的尺寸比例经过严格的运动学计算优化，确保在设计的有效摆动角度范围内，末端中点的轨迹与理论直线的偏差控制在0.1mm以内，完全可以满足大多数轻工装配、物料推送工位的精度要求；所有铰接位置均采用标准的销轴铰接结构，销轴与连杆孔之间预留了标准轴承的安装位，实际装配时可加装深沟球轴承进一步降低转动阻力，提升机构的高速往复运行能力，避免铰接位置出现卡滞或磨损过快的问题。

　　在安装边界方面，这套机构的整体占用空间在运动平面内呈三角形布局，固定立柱的高度决定了机构的整体竖向安装尺寸，两根主摇杆的最大摆动角度决定了横向的占用宽度，安装时需要在机构运动平面的两侧预留不小于10mm的安全间隙，避免机构摆动过程中与周边设备构件发生干涉；末端安装座预留了标准的螺纹安装孔，可直接固定吸盘、推块、导纱钩等不同的末端执行件，不需要额外设计转接结构，适配性较强。

　　从实际应用的适配性来看，这套机构不需要额外的导轨、滑块等导向零件，整体结构零件数量少，加工难度低，所有连杆构件均可采用常规的铝合金或45号钢通过铣削加工完成，不需要特殊的加工工艺，制造成本远低于同行程的高精度直线导轨副；同时因为全程都是转动副传动，机构的运行阻力小，驱动端只需要搭配小型的曲柄摇杆或者旋转气缸、伺服电机加小减速箱即可驱动，不需要大扭矩的动力单元，在小型自动化设备的紧凑安装空间内有非常强的适配性，尤其适合在清洁要求较高、不方便频繁添加润滑油的食品包装、医药分拣设备中使用，不会因为滑块润滑油滴落污染生产物料。

　　在结构细节处理上，所有连杆的铰接孔端面都设计了沉台结构，装配时可以将销轴的端部沉在沉台内，避免销轴突出刮碰周边的管线或构件；弧形耦合连杆的截面采用矩形截面设计，在保证足够结构刚度的前提下尽可能降低构件重量，减少机构往复运动过程中的惯性冲击，提升高速运行下的稳定性；固定立柱的底部法兰设计了定位销孔，首次安装时可通过定位销完成精准定位，后续拆装维护时不需要重新调整机构的安装位置，大幅降低维护的调校时间。

　　不同于其他直线机构，罗伯茨机构的近似直线段处于机构摆动的中间区间，两端的极限位置会出现微小的轨迹圆弧过渡，设计选型时需要将实际使用的工作行程设置在近似直线段的范围内，避免使用两端的过渡区间导致输出轨迹偏差过大；同时因为机构是对称结构，驱动端可以选择任意一根主摇杆作为动力输入点，安装时可以根据设备内部的动力布置空间灵活选择驱动位置，不需要调整机构的整体结构，给设备的整体布局留出了足够的调整空间。
