斜齿传动齿轮组件结构设计

项目分类:通用机械零部件 发布时间:2025-02-20 ID:943533
  • 斜齿传动齿轮组件结构设计
  • 斜齿传动齿轮组件结构设计

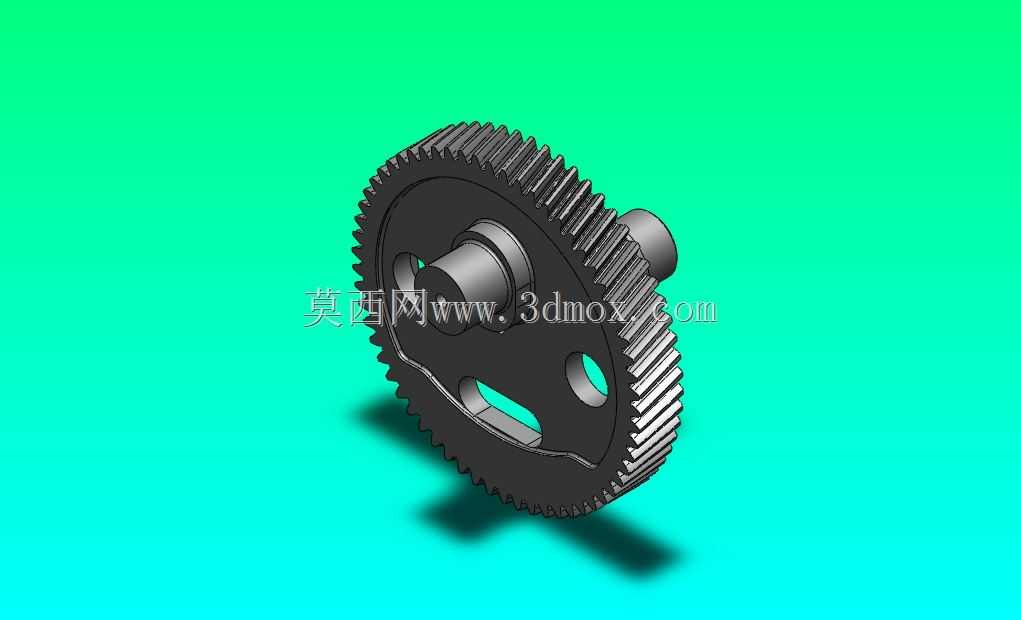

  这套斜齿传动齿轮组件,核心应用在中小功率动力传输场景中,常见于小型压实设备、园林机具、轻工输送线的减速传动环节,承担着将原动机输出的高转速低扭矩动力,转换为作业端需要的低转速大扭矩动力的核心作用,是整套传动链路里直接决定传动平稳性与负载能力的关键零件。从实际使用场景来看,这类带同轴轴颈的一体斜齿轮,多布置在传动箱的中间传动级,不需要额外加装齿轮衬套,轴颈直接和箱体上的滑动轴承或者滚动轴承配合,减少了装配时的零件数量,也降低了多零件配合带来的累计同轴度误差,很适合结构紧凑、安装空间受限的小型传动箱体使用。

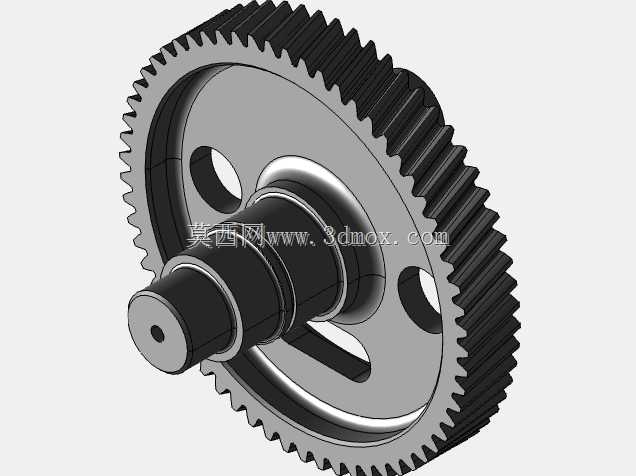

  从功能特性上看,斜齿结构相比直齿齿轮,啮合过程是逐步进入、逐步退出的,重合度更大,传动时的冲击、振动和噪声都明显更低,适合中高速、有平稳性要求的传动场景。齿轮本体上开设的两个异形减重孔,不是随意设计的:一方面是在保证轮体结构强度、满足齿根弯曲强度和齿面接触强度要求的前提下,尽可能降低齿轮自身的转动惯量,减少传动启停时的惯性冲击,另一方面也可以作为传动箱润滑过程中润滑油的流通通道,让啮合区的润滑油可以通过孔位顺利循环,带走啮合产生的磨屑和热量,避免齿面局部过热导致的胶合失效。齿轮一侧伸出的定位轴颈,做了阶梯轴结构,大直径轴肩直接贴合轴承内圈端面,承担轴向定位作用,不需要额外加装轴套或者卡簧来限制齿轮的轴向窜动,装配时只要将轴颈穿入轴承内孔,靠轴肩顶紧就完成轴向定位,大幅简化了装配工序。

  设计思路上,首先是确定传动比匹配,根据前后级传动的转速要求,选定对应的齿数、模数和螺旋角,螺旋角的选择兼顾了轴向力大小和传动重合度,不会因为螺旋角过大导致轴承承受过大的轴向载荷,也不会因为螺旋角过小失去斜齿传动的平稳性优势。齿宽的设计结合了传递扭矩的大小,保证齿面接触应力在许用范围内,避免长期负载下出现齿面点蚀。轮体的结构设计上,因为齿轮直径不算大,采用了辐板式结构,而不是腹板式或者轮辐式,减重孔的位置选在辐板受力最小的区域,开孔边缘做了圆角过渡,避免应力集中导致轮体在交变载荷下出现疲劳裂纹。轴颈的直径设计结合了轴的扭转强度和轴承的标准内径系列,优先选用标准轴承对应的公称尺寸,减少非标轴承的采购成本和后期维护难度。轴颈和齿轮本体的连接位置做了过渡圆角,避免直角位置的应力集中,提升零件的抗疲劳寿命。

  外形尺寸与安装边界方面,齿轮的齿顶圆直径需要匹配传动箱内部的安装空间,保证齿顶和箱体内壁之间留有足够的间隙,避免运转时齿顶刮蹭箱壁,同时要留出润滑油的流动空间。轴颈的长度根据箱体侧壁的厚度、轴承的宽度以及端盖的安装尺寸确定,保证轴颈伸出端不会和端盖发生摩擦,同时轴承内圈有足够的配合长度,不会出现配合长度不足导致的轴颈偏磨。齿轮的轴向总长度要匹配传动箱内两根轴之间的中心距,保证和配对齿轮的啮合宽度达到设计要求,不会出现啮合错位导致的齿面偏载。安装时需要注意,斜齿轮有固定的旋向,装配时要和配对齿轮的旋向对应,保证啮合时齿面接触斑点分布在齿高中部位置,避免出现一端接触的偏载情况,轴颈和轴承的配合选用合适的过渡配合,既保证装配时不会过松导致跑圈,也不会因为过盈量太大导致装配困难、轴承内圈变形影响旋转精度。这类齿轮在实际使用中,齿面的润滑状态直接决定使用寿命,设计时预留的油道可以保证啮合区持续有润滑油进入,带走摩擦产生的微小金属颗粒,降低磨粒磨损的概率,适合在连续运转、中等负载的工况下长期工作。
