波塞利耶直线运动连杆机构结构设计

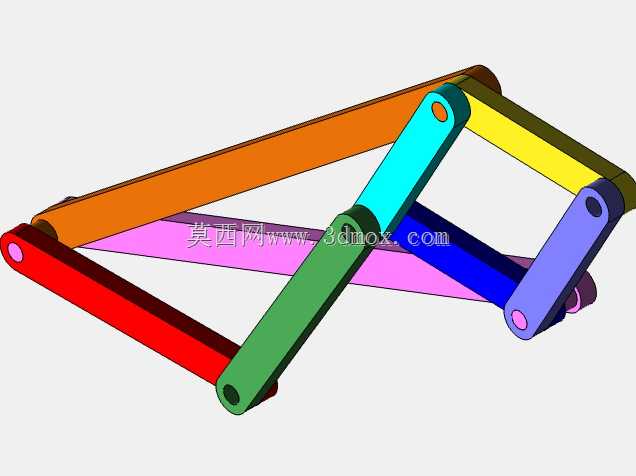

　　这套连杆结构的核心设计逻辑基于几何反演原理，通过固定长度的连杆铰接形成菱形闭环结构，搭配固定长度的摇臂连杆，将输入端的圆周旋转运动直接转化为输出端的绝对直线轨迹，整个运动过程中所有铰接点均为转动副，摩擦形式为转动摩擦，相比滑动摩擦的导轨结构，不仅运行阻力更小，同时对粉尘、潮湿等恶劣工况的适应能力更强，不需要频繁加注润滑脂即可长期保持稳定的运动精度。从结构布局来看，整套机构的安装边界以固定铰接支座的安装孔位为基准，固定摇臂的回转中心与菱形连杆组的固定铰接点处于同一安装平面，所有连杆的厚度方向尺寸保持一致，铰接处采用同轴销轴配合，销轴两端设置限位结构防止连杆脱出，各连杆之间预留0.1-0.2mm的轴向间隙，避免运动过程中出现连杆卡滞。在自动化生产线的直线进给工位、精密检测设备的直线导向单元、以及需要将旋转运动精准转换为绝对直线运动的特殊工况中，常规的导轨滑块结构往往存在润滑维护需求高、微小间隙累积导致运动精度漂移、长期运行磨损后出现爬行现象的痛点，波塞利耶连杆机构作为经典的反演机构，能够在不依赖直线导轨的前提下，通过纯铰接连杆的组合实现精确的直线运动输出，从根源上规避了滑动摩擦副带来的磨损与精度损失问题。

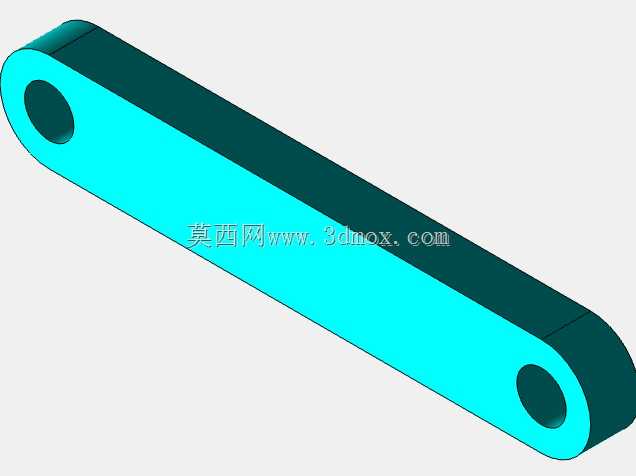

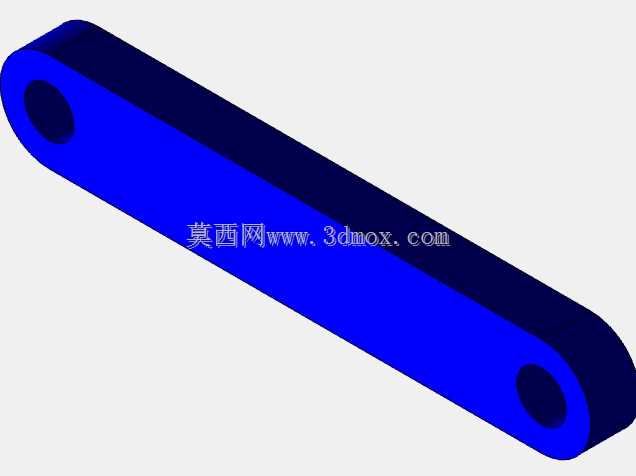

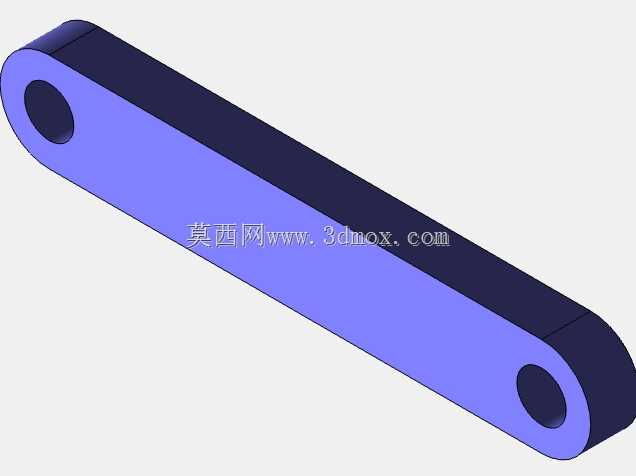

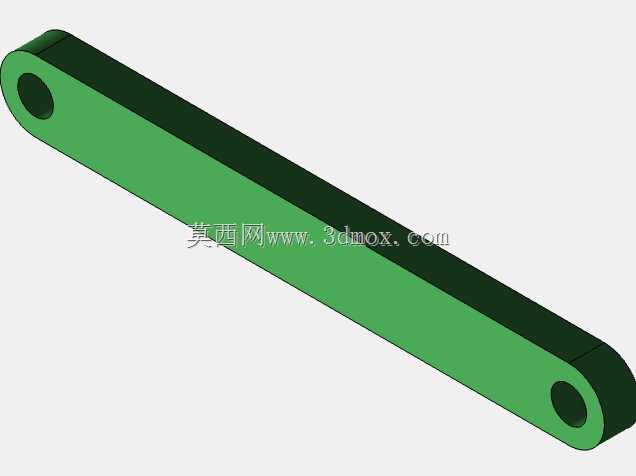

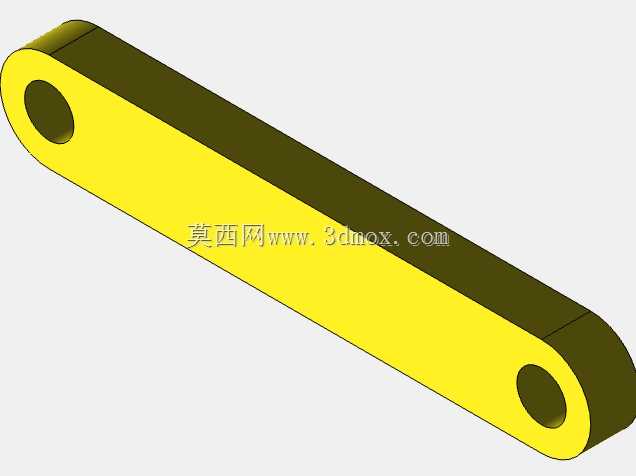

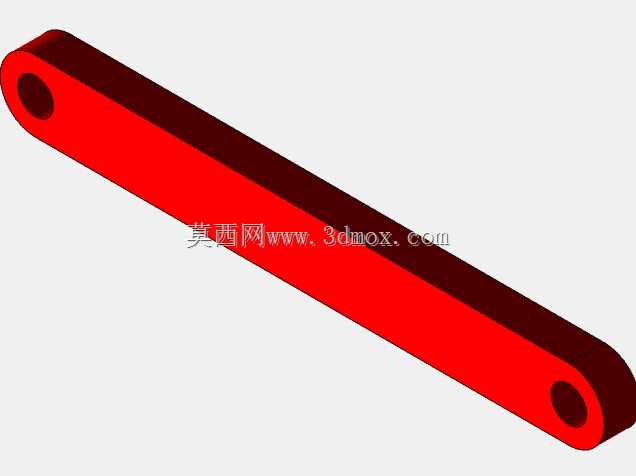

　　设计过程中需要严格控制各连杆的长度比例：菱形结构的四根长连杆长度完全相等，两根短连杆长度完全相等，固定摇臂的长度等于固定铰接点到摇臂回转中心的距离，只有严格保证长度尺寸的一致性，才能确保输出端的轨迹为绝对直线，若存在尺寸公差超差，输出轨迹会出现圆弧偏移，无法满足精密直线运动的需求。在实际应用场景中，这类机构常被用于小型精密设备的直线驱动单元，比如光学检测设备的镜头直线进给工位、包装机械的直线推料工位、以及特殊环境下无法使用常规导轨的无尘车间或腐蚀环境工位，相比直线电机、丝杠导轨等直线驱动部件，纯连杆结构的制造成本更低，维护需求极少，且运动过程中无反向间隙，传动刚度更高。

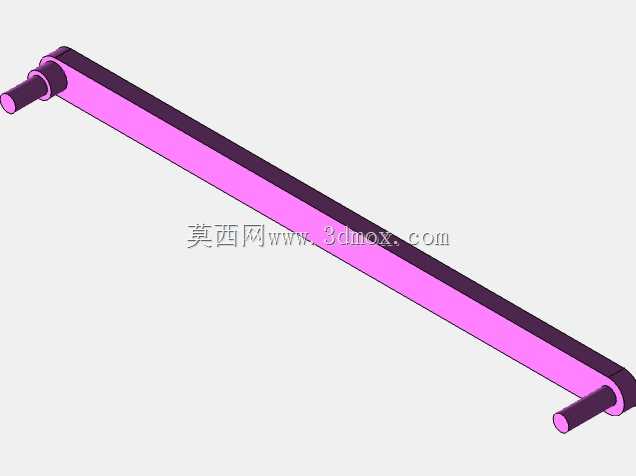

　　建模过程中需要重点验证各铰接点的运动干涉情况，在机构运动到极限位置时，相邻连杆之间不能出现碰撞，同时要核算各连杆的受力情况：当输出端承受轴向负载时，菱形连杆组主要承受拉压载荷，摇臂连杆承受弯曲与拉压复合载荷，因此连杆的截面尺寸需要根据额定负载进行校核，避免长期负载下出现连杆变形导致运动精度下降。铰接销轴的配合公差选择H7/g6间隙配合，既保证转动灵活，又不会出现过大的径向间隙影响运动精度，销轴的材质可选择淬火轴承钢，提升铰接处的耐磨性能，连杆本体可采用铝合金材质加工，在保证结构强度的前提下降低整体运动惯量，提升机构的动态响应速度。

　　这套机构的安装固定仅需要两个安装点位，分别是摇臂的回转中心支座与菱形连杆组的固定铰接支座，两个支座的安装面需要保证平面度公差在0.05mm以内，避免安装面不平导致连杆组出现扭曲应力，运行过程中出现卡滞或异响。相比其他近似直线机构，比如瓦特连杆、切比雪夫连杆，波塞利耶机构能够输出理论上完全精确的直线轨迹，不存在原理性的轨迹误差，因此在对直线运动精度要求较高的场合具备不可替代的优势，不需要额外的轨迹校正结构即可实现高精度直线运动输出。
