电源变压器用开口式夹紧领结构设计

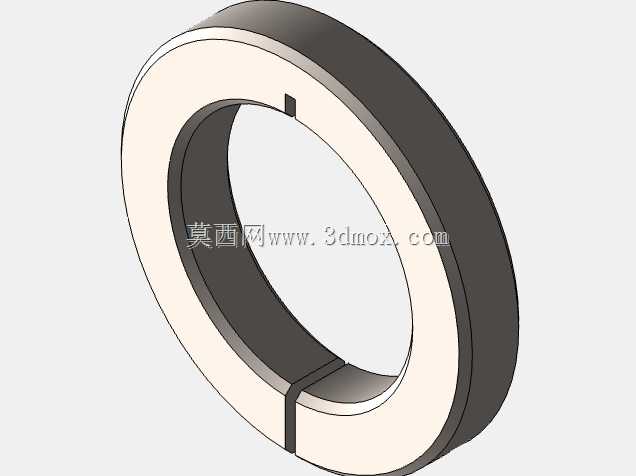

　　在中小功率电源变压器的装配工序中，铁芯叠片组的周向紧固一直是影响产品运行稳定性的核心环节，传统的无开口整环夹紧结构在装配时需要从铁芯端部强行套入，很容易剐蹭铁芯端面的绝缘涂层，甚至造成叠片错位偏移，而这款带开口的夹紧领结构，正是针对这一装配痛点做的定向优化。从结构形态来看，该零件为环形薄壁构件，环体上开设了一道贯通壁厚的径向开口，开口位置预留了微小的装配形变余量，安装时可借助工装轻微撑开开口，从铁芯的径向侧面直接卡入安装位，完全规避了轴向套入时对铁芯端部绝缘层的损伤，也不需要额外预留轴向装配操作空间，能有效压缩变压器整体的轴向尺寸，适配对安装空间有严格限制的紧凑型电源设备场景。

　　从功能特性上看，该夹紧领的内环面与铁芯叠片组的外圆面做了适配性的公差匹配，安装到位后依靠环体自身的弹性回复力抱紧铁芯外圆，能有效约束叠片组在设备运行过程中因电磁振动产生的径向窜动，避免叠片松动引发的电磁噪音增大、空载损耗上升等问题。环体上的开口并非简单的直切结构，开口两侧的端面做了微小的定位凸台设计，当环体抱紧铁芯时，两侧凸台可相互卡合限位，避免环体在长期振动环境下出现开口扩张、抱紧力衰减的情况，同时也能在浸漆工序中让绝缘漆更好地填充开口间隙，固化后进一步提升环体与铁芯的连接整体性。

　　设计过程中，首先需要匹配目标铁芯的外圆直径公差，夹紧领的内环基本尺寸取铁芯外圆的下偏差值，过盈量控制在铁芯直径的0.2%-0.3%区间，过盈量过小会导致抱紧力不足，无法有效约束叠片窜动，过盈量过大则会造成装配时撑开难度提升，甚至导致环体出现塑性形变丧失弹性抱紧能力。环体的轴向宽度需要结合铁芯的叠厚做匹配，一般取叠厚的1/8-1/6，宽度过小会导致单位面积压应力过大，长期使用可能压伤铁芯边缘的绝缘层，宽度过大则会增加不必要的材料占用，同时挤占绕组的排布空间。开口的宽度设计需要兼顾装配形变需求和抱紧力留存，常温下开口的自然宽度控制在1.5-2mm，撑开至能顺利卡入铁芯的宽度时，环体的最大形变应力需低于所选材料的屈服强度，保证卸载后环体能完全回复至初始尺寸，不会出现残余形变。

　　安装边界方面，该夹紧领一般成对布置在铁芯叠片组的两端，距离铁芯端面的距离保持在5-8mm，避免过于靠近端面影响端部绝缘的包覆作业，同时两个夹紧领的开口位置需要错开180度布置，让环体的抱紧力在铁芯周向上分布更均匀，避免单侧开口导致的应力集中。环体的外圆面需要比铁芯外圆高出1.5-2mm，一方面为绕组的内层绝缘提供支撑限位，避免绕组内层导线直接剐蹭铁芯叠片的边缘毛刺，另一方面也能在绕组绕制过程中作为端部定位基准，保证绕组两端的平整度。在材料选择上，这类夹紧领一般选用65Mn弹簧钢冲压成型，表面做发黑或者镀锌钝化处理，既保证环体有足够的弹性和结构强度，也能适应变压器内部的温湿度环境，避免长期运行出现锈蚀污染绝缘系统的问题。

　　在实际的设备应用场景中，这类夹紧领广泛适配工频电源变压器、小型控制变压器、音频隔离变压器等采用环形或近似圆形叠片铁芯的产品，尤其是在自动化装配产线中，开口式的结构可以配合机械手实现自动卡装，相比传统的钢带绑扎、整环压装等工艺，装配效率能提升40%以上，同时装配一致性更好，不会出现人工绑扎力度不均导致的铁芯受力偏差问题。在产品运行过程中，夹紧领除了提供径向抱紧力之外，还能在铁芯与安装支架之间形成等电位连接点，方便铁芯的接地处理，避免铁芯悬浮电位引发的局部放电问题，提升变压器的运行可靠性。需要注意的是，在设计该类零件时，开口处的棱边必须做倒钝处理，所有锐边都要打磨至R0.3以上的圆角，避免安装过程中锐边划破绝缘材料，或是在长期振动环境下割伤绕组导线，造成绝缘击穿故障。
