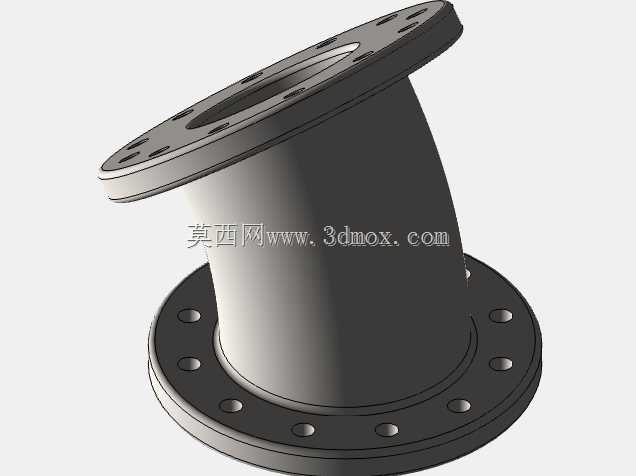

异径斜接双法兰管道连接结构

　　在工业管路系统的布设场景里，经常会遇到两段不同通径、轴线存在偏角的管道需要对接的工况，常规的直筒等径法兰或者标准弯头搭配法兰的组合，往往需要额外加装转接段，不仅增加了管路的泄漏点数量，还会占用更多的安装空间，尤其在变压器冷却油路、车间压缩空气分支管路、小型液压站回油管路这类布局紧凑的场景里，多余的转接构件很容易和周边的柜体、支架、其他管线产生干涉，给现场安装和后期维护带来不少麻烦。这款斜向异径双法兰结构，就是针对这类非同轴异径管路的对接需求设计的一体化连接构件，把异径转接、角度偏置、法兰连接三个功能整合在单个零件上，省去了多零件拼接的累积误差，也减少了密封面的数量，能有效降低管路运行过程中的泄漏风险。从结构设计来看，两端的法兰盘分别适配不同通径的对接管道，法兰盘上的螺栓孔采用圆周均布的排布方式，孔位的分度精度严格匹配对应压力等级的法兰标准，安装时不需要额外配打孔位，直接和标准配对法兰穿装螺栓即可完成紧固。两端法兰之间的过渡段采用平滑的锥面斜接结构，没有突然的管径折角，介质在流经这个转接段的时候，不会因为流道的突然变向或者截面突变产生过大的局部阻力，能有效降低管路的压损，减少介质流通过程中的紊流和噪音，这一点在变压器的冷却循环油路里尤为重要——过大的流阻会降低冷却油的循环效率，导致变压器绕组的散热效果下降，平滑的流道设计能保障冷却介质顺畅流通，维持设备运行的温度稳定。

　　在安装边界的考量上，设计阶段就对零件的整体轮廓做了包络校验，斜向过渡段的外壁做了足够的壁厚补强，同时控制了法兰盘的外径尺寸，避免在小空间安装时和周边构件发生碰撞。法兰的密封面采用突面结构，适配常用的非金属平垫片或者金属缠绕垫片，密封面的平面度和表面粗糙度都满足中低压管路的密封要求，不需要额外加工密封槽就能实现可靠密封，降低了配对法兰的加工要求。两端法兰的螺栓孔采用跨中排布的方式，也就是螺栓孔的位置相对于法兰轴线对称分布，不会出现和管道自身焊缝、周边支架螺栓位置冲突的情况，现场安装时可以灵活调整穿装螺栓的顺序，即使管路存在小范围的安装偏差，也能通过法兰螺栓的间隙进行微调，降低现场配装的难度。

　　从实际使用的场景来看，这类结构除了应用在电源变压器的冷却油路连接上，还可以用在中小型液压设备的阀组外接管路、车间压缩空气管路的异径斜向分支、给排水系统的非同轴管道转接、小型换热设备的进出口管路连接等场景。相比采用标准弯头加异径管再加两片法兰的拼接方案，一体化的结构减少了三道焊缝或者三个密封连接点，长期运行过程中因为振动、温度变化导致的密封失效概率会明显降低，同时零件的整体长度更短，能有效压缩管路的占用空间，在布局紧凑的设备内部走管时优势非常明显。设计过程中，过渡段的壁厚是按照对应公称压力的管道壁厚标准做的等强度设计，斜接位置的应力集中区域做了圆弧过渡处理，避免管路在承受内压或者外部振动载荷的时候，在转角位置出现应力开裂的问题。

　　法兰盘的厚度也匹配对应压力等级的标准法兰厚度，螺栓拧紧的时候不会因为法兰刚度不足产生翘曲变形，保障密封面的压力均匀分布，避免出现局部泄漏的情况。另外，零件两端的法兰内径和对接管道的内径做了平滑对齐，没有台阶或者凸缘，介质流经的时候不会在转接位置产生滞留区，对于输送带有少量杂质的介质或者循环冷却介质来说，不会因为介质滞留出现积垢、堵塞的问题，长期运行的稳定性更好。在建模过程中，所有的法兰尺寸、螺栓孔参数、过渡段的锥度和斜角都是按照实际工程应用的常用参数设定的，结构工程师在做管路布局设计的时候，可以直接调用这个模型装配到整体管路系统中，不需要重新绘制法兰和转接段的结构，能有效缩短设计周期，同时模型的所有特征都是参数化的，可以根据实际需要的通径、斜角、压力等级快速调整尺寸参数，适配不同的项目需求。
