带凸点防滑挂孔式方形橡胶垫结构设计

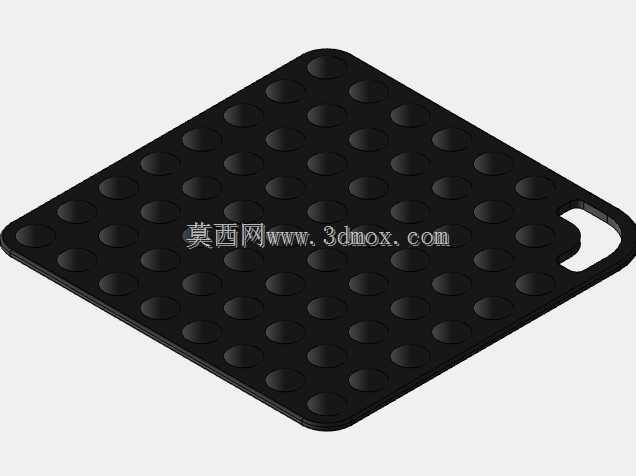

　　这款带密集凸点的方形橡胶垫，在电子装配、小型变压器周边工位、实验室操作台面等场景中有着非常广泛的实用价值，很多一线结构设计人员在做工位辅具选型时，经常会忽略这类小尺寸橡胶件的细节设计，实际投产使用后才发现防滑、缓冲、收纳等细节对作业效率的影响。从实际使用场景来看，这类橡胶垫常铺设在小型电子元器件组装工位、电源变压器检测台面上，一方面利用橡胶本身的绝缘特性，隔绝台面与带电工件的直接接触，避免低压检测过程中出现的短路、工件表面刮花问题；另一方面表面均匀排布的半球形凸点，能在垫面与工件之间形成微小的空气间隙，既可以增大接触摩擦力，防止圆形、光滑表面的小工件在操作时滑移错位，也能减少垫面与工件的贴合面积，避免带漆面、镀膜层的工件长期放置出现粘胶、漆面印渍问题。

　　设计这款橡胶垫时，首先要考虑的是安装与使用边界，整体采用圆角方形轮廓，四个边角做R角过渡，避免直角橡胶边在长期磕碰后出现开裂、掉块问题，单边预留的挂孔结构，是很多同类产品容易忽略的细节——工位闲置时可以直接将垫子挂在工位旁的挂钩上，不需要堆叠在台面上占用操作空间，也能避免堆叠存放时橡胶面相互粘连、积灰。表面凸点的排布采用等距矩阵式布局，凸点高度控制在1.5mm-2mm之间，高度过低起不到防滑隔隙的作用，高度过高则会导致放置在垫面上的小工件出现晃动，影响精密装配时的操作稳定性；凸点根部做圆角过渡，避免长期受压后凸点根部出现应力开裂，延长垫子的反复使用寿命。

　　从材料选型匹配的角度，这类接触电子工件的橡胶垫一般采用丁腈橡胶材质，兼顾耐油、绝缘、一定的耐磨特性，硬度控制在邵氏A55-60度之间，硬度过高会导致缓冲性能下降，工件放置时容易出现磕碰异响，硬度过低则会导致垫面容易被尖锐工件刺破，残留碎屑影响电子装配的洁净度要求。垫体整体厚度控制在3mm-4mm，既可以缓冲小型工件放置时的冲击力，也不会因为过厚导致垫面边缘翘起，影响台面上工具的推移操作。边缘的挂孔采用一体化冲切成型，孔边做圆角打磨，避免挂取时孔边出现撕裂，挂孔的位置距离侧边12mm左右，既不会因为太靠近边缘导致挂放时垫子弯折变形，也不会因为太靠内占用垫面的有效使用面积。

　　实际使用中，这类橡胶垫除了铺设在操作台面，也可以裁剪成合适尺寸垫在小型电源变压器的安装脚与安装支架之间，利用橡胶的阻尼特性吸收变压器工作时产生的微小振动，降低振动传导带来的低频噪音，这时候表面的凸点结构还能起到一定的补偿安装面平面度误差的作用，不需要额外调整垫片就能让安装脚受力均匀，避免长期受力不均导致的安装脚变形、固定螺丝松动问题。设计建模时要注意凸点与垫体主体的一体化布尔运算，不能出现凸点与主体面的缝隙、重叠面问题，否则后续开模时会出现分型面错位、飞边过厚的问题；垫体的上下表面平行度公差要控制在0.2mm以内，保证铺设在台面上不会出现翘边、晃动，挂孔的中心与垫体侧边的平行度也要做约束，保证挂放时垫体保持水平，不会出现一侧歪斜下垂的情况。

　　很多新手建模时容易把凸点做成直接粘贴在垫面上的独立圆柱加半球结构，忽略了根部的过渡圆角，实际生产出来的产品在反复受压、弯折后，凸点很容易从根部脱落，残留在工作台面上反而会给电子装配带来异物风险；另外垫体的底部一般会做细微的磨砂纹理处理，增大垫体与台面之间的摩擦力，防止操作时垫子本身跟着工件一起滑移，这部分细节在建模时不需要做太夸张的纹理，只需要保证底部平面的平面度，纹理可以在后续开模时做蚀纹处理，避免建模时面数过多影响后续的装配仿真效率。在做安装边界校验时，要考虑垫子铺设后边缘不会突出台面边缘，避免过往的工具、工件勾到垫边导致垫子移位，挂孔的尺寸要匹配工位常用的6mm直径挂钩，过大的挂孔会导致挂放时晃动，过小则会导致挂取不便，这些细节都是实际生产使用中反复验证过的合理参数区间，不是凭空设定的数值。
